Zasilacz DELTA DPS-100AP-13 A QNAP TS431 niestabilne napięcie wyjściowe 12V

Cześć, mam na stole zasilacz od powyższego Qnapa. Walcz z nim już dość długo i trochę straciłem pomysły. Zasilacz był kompletnie martwy ze spalonym bezpiecznikiem. Finalnie pomiary naprowadziły mnie na uszkodzony układ DAP019EL. Nie mogłem znaleźć ani datasheet ani samego układu. Znalazłem informację, że można go podmienić układem TEA1751T, co uczyniłem. Po wymianie zasilacz ożył. Niestety podaje niestabilne napięcie 12V. Pływa na okrągło 12V-12,6V.
W pierwszej kolejności podmieniłem wszystkie elektrolity. Niestety niczego to nie zmieniło. Potem wymieniłem oba optocouplery i podejrzany uszczerbiony rezystor 1kΩ obok jednego z nich. To także niczego nie zmieniło. Niestety wciąż jestem w tym samym miejscu i trochę błądzę po omacku.
Poniżej zdjęcie płytki od dokładnie tego zasilacza o którym piszę. Na pewno zwrócicie uwagę na ukruszony układ TEA1751T. Nie chciałem go całego zrywać a tylko podnieść nogę zasilana. Niestety mało elegancko wyszło. Sam układ jest sprawny. To jest noga zasilająca i zarówno przed ukruszeniem jak i po napięcie pływa tak samo.
Pomyślałem jeszcze, że może ten zamieniony układ TEA1751T, nie jest do końca kompatybilny z DAP019EL, ale nie potrafię tego w żaden sposób ocenić. Brak mi wiedzy.



Będę wdzięczny za wszelką pomoc.

Edit.
Rozrysowałem sobie na szybko schemat OVP.
Na n.4 DAS001 napięcie pływa 12V-12,6V. Na n.2 napięcie pływa 2,5V-2,6V.
Niestety nie jest to dla mnie jasne. Rozumiem, że DAS001 odłącza optocoupler reagując na Over Voltage. Ale skąd ten Over Voltage to niestety nie rozumiem.

No tak, czytałem co napisał Vogelek. Rozumiem że OVP porównuje napięcie z dzielnika z Vref 2,5V. Jednak nie do końca rozumiem dlaczego to napięcie jest za wysokie, że OVP tak reaguje. Skoro OVP to zabezpiczenie (a nie regulator) to rozumiem, że za wysokie napięcie na n.2 oraz na n.4 jest anomalią która uruchamia zabezpieczenie OVP. W takim razie gdzie powinienem szukać przyczyny tego za wysokiego napięcia?
Nie wiem czy dobrze kombinuję. Napięcie które dochodzi do układu OVP idzie bezpośrednio z transformatora przez diody D101 i D102. Czyli tam powinno być już stabilne 12V a jak jest za wysokie to uruchamia się OVP. Jaki układ odpowiada aby to było dokładnie 12V? TEA1751T? Tego właśnie nie rozumiem co tym steruje.
Do TEA1751T jest dostępny datasheet. Są nawet przebiegi i mogę go pomierzyć oscyloskopem. Jednak nie mam wiedzy na co powinienem zwrócić uwagę.
Transformator zasilany jest przez mosfet który sterowany jest z TEA1751T z n.13 FBDRIVER. Ok. Ale co kontroluje, jak wysterowywać tym mosfetem? Wydaje mi się, że przyczyna leży gdzieś tu ale nie bardzo to rozumiem.

Edit...

Kolejny dzień, kolejne próby...
Rozrysowałem sobie częściowo układ feedback i OVP do obu optocouplerów. Jednak na nic mnie to nie naprowadziło. Wszystko w tym układzie wygląda ok.
Jednak zauważyłem coś co wydaje mi się jest istotne i wskazywałoby, że problem może leży jednak po stronie pierwotnej?
Mianowicie układ TEA1751T zasilany jest na n.1. W działającym zasilaczu jest to stabilne 14V. W niesprawnym napięcie na n.1 pływa TEA1751T 18V-20V.
Napięcie na n1. idzie bezpośrednio z transformatora poprzez diodę o oznaczeniu GR1D (załączam fotkę). Jak podniosę diodę od strony katody to napięcie na podniesionej katodzie pływa 2,5V-3,8V. Czy to może oznaczać, że układ jest nieprawidłowo zasilany? Napięcie na n.16 TEA1751T (HV - high-voltage start-up) pływa 275V-310V. Napięcie na dużym kondensatorze elektrolitycznym, też pływa 290V-315V. (wszystkie elektrolity wymieniłem na nowe).
Na prawdę błądzę...

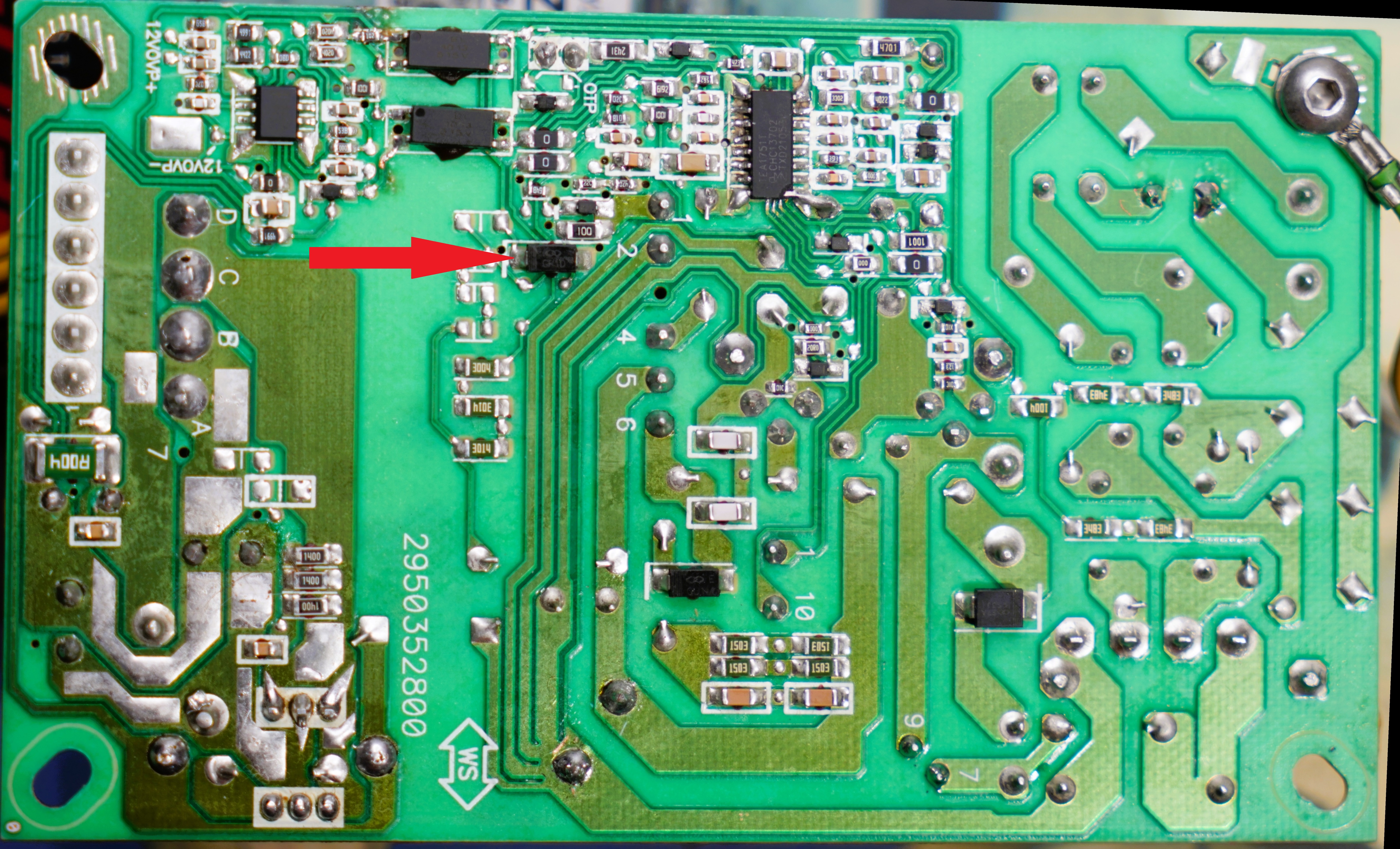

Vogelek23 napisał(a):(zaznaczyłem go strzałką - podaj oznaczenia z obudowy i zmierz jego rezystancję, piny oznaczone 7 i 9 od strony druku)

SCK 035 746 - 4,5Ω (Pin 7 i pod nim nie opisany. 9 to trafo).
Mostek z pomiarów miernikiem na teście diody wygląda na sprawny.

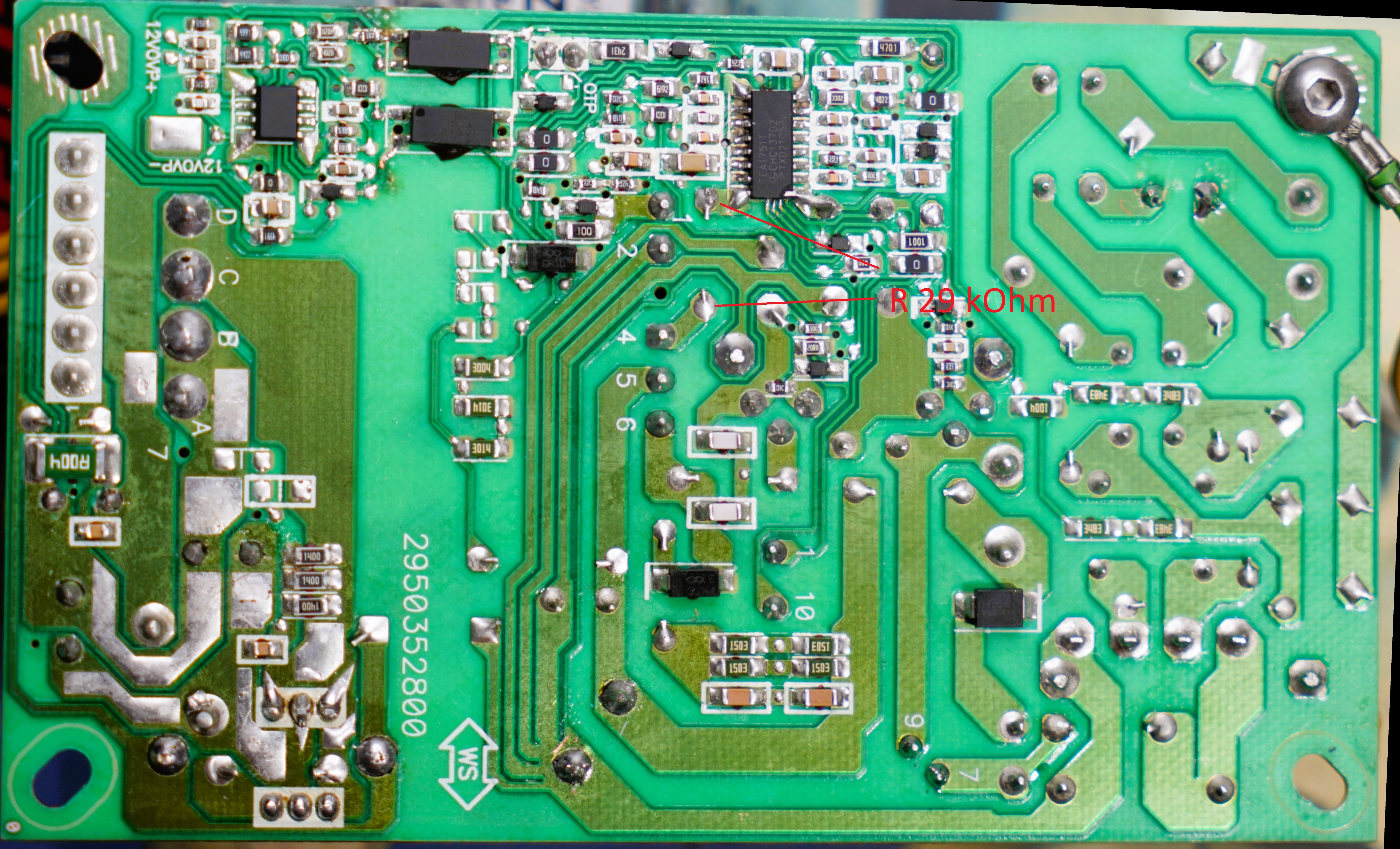

Jak podniosę rezystor 29kΩ który doprowadza HV to przeciążenia nie ma. Znaczy na dużym kondensatorze jest stabilne 302V. Może ten mój TEA1751T z Chin jest uszkodzony?

Zadziwia mnie jeszcze, że z podłączonym rezystorem do HV napięcie na dużym kondensatorze skacze momentami nawet do 310V a jak odłączę w ogóle HV to jest stabilne 302V.

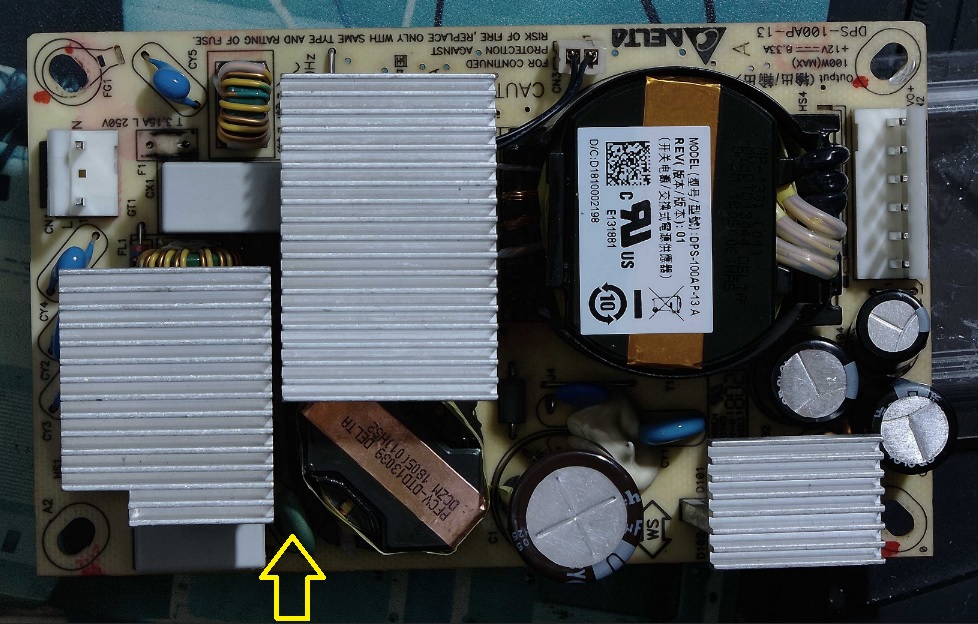

Vogelek23 napisał(a):W temperaturze pokojowej przy zerowym prądzie rezystancja powinna wynosić 3Ω, podczas pomiaru może być tylko niższa (w przedziale 2,7-2,9Ω). Jeśli jest zawyżona o 50%, to termistor jest do wymiany.

Qrcze, mam wątpliwości, na 100% wiesz lepiej niż ja jak powinno być ale czy to może być powód pływającego napięcia? Pomierzyłem drugi sprawny zasilacz i tam jest 5,5Ω. Jeszcze pomyślałem o moich sondach. Mój Fluke raczej jest dokładny ale sondy zwarte na pomiarze rezystancji pokazują 0,7-0,8Ω może to jest ta nadwyżka?

Teraz jeszcze podniosłem znowu n.1 VCC i podłączyłem ponownie HV. W takiej konfiguracji napięcie na dużym kondensatorze pokazuje stabilne 310V (pływa co jakiś czas delikatnie o niespełna pół wolta, ale to chyba nie jest anomalia).
