#1 Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez pocinas 7 lipca 2014, 01:23
viewtopic.php?f=58&t=15914&hilit=mbx_269

Mam pytanko. Trafił się lapek po innym serwisie, według schematu KBC siedzieć powinien NPCE885LA0DX, zaś zalutowany przez poprzednie ręce był NPCE781LA0DX.

Orientuje się ktoś o zamienność tych KBC, czy po prostu zły wlutowany?

Lapek nie reaguje na POWER, zaniżone na power switchu zasilanie do 0.8V.
Przetwornica 3,3V pracuje, 5V też, Zasilanie VCC 3,3V na KBC i kość SPI Bios jest.

Złe KBC?
Uwalone KBC?

Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez Google Adsense [BOT] 7 lipca 2014, 01:23

#2 Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez wab 7 lipca 2014, 10:22
Nie są zamienne. Jest wiele różnic SPI, A/D ...

#3 Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez pawel80 7 lipca 2014, 11:13
Tak jak kolega wyżej, przetestowane na żywym organizmie, nie są zamienne tak samo z końcówka PA nie bedzie działać prawidłowo.
Jak zależy ci na czasie, to mam kilka nowych sztuk i mogę ci podesłać do testów NPCE885LA0DX.
.

#4 Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez pocinas 7 lipca 2014, 12:15
THX za ODP. Pytanie inne, miał ktoś w rękach taką płytę MBX-269, bo pytanie co wlutowywać 885 który jest na schemacie, czy 781 który był wcześniej.

#5 Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?  [ROZWIĄZANY]


przez pawel80 7 lipca 2014, 12:18

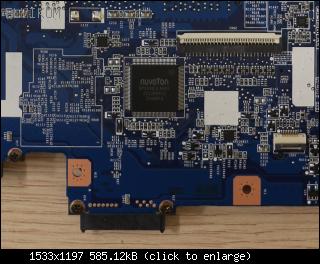

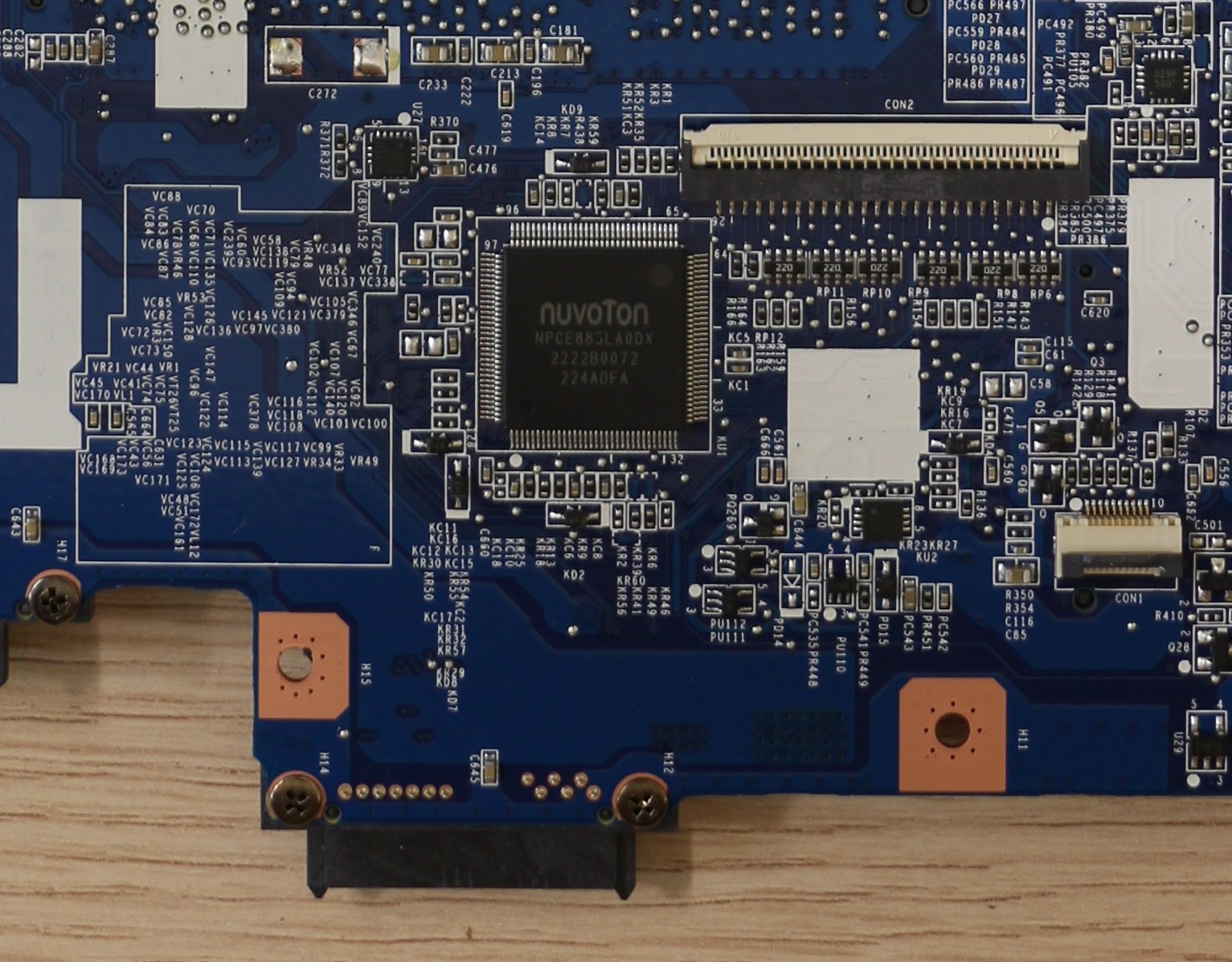

Tak, proszę bardzo zdjęcie KBC z płyty MBX-269 HK5 i tam jest tak samo jak na schemacie

Obrazek

781 na pewno nie jest z tej płyty. Wstaw tam NPCE885L i wtedy sprawdź, jak się płyta zachowuje.

#6 Re: Sony na MBX-269, Zamienność KBC NPCE781LA0DX a NPCE885LA0DX ?


przez pocinas 7 lipca 2014, 23:50
Wszystko wiem. Temat zamykam.
