#1 PS4 Slim CUH-2116B urwane elementy na płycie

Napisal/-a TripleH • 31 Maj 2021, 10:52
Cześć.

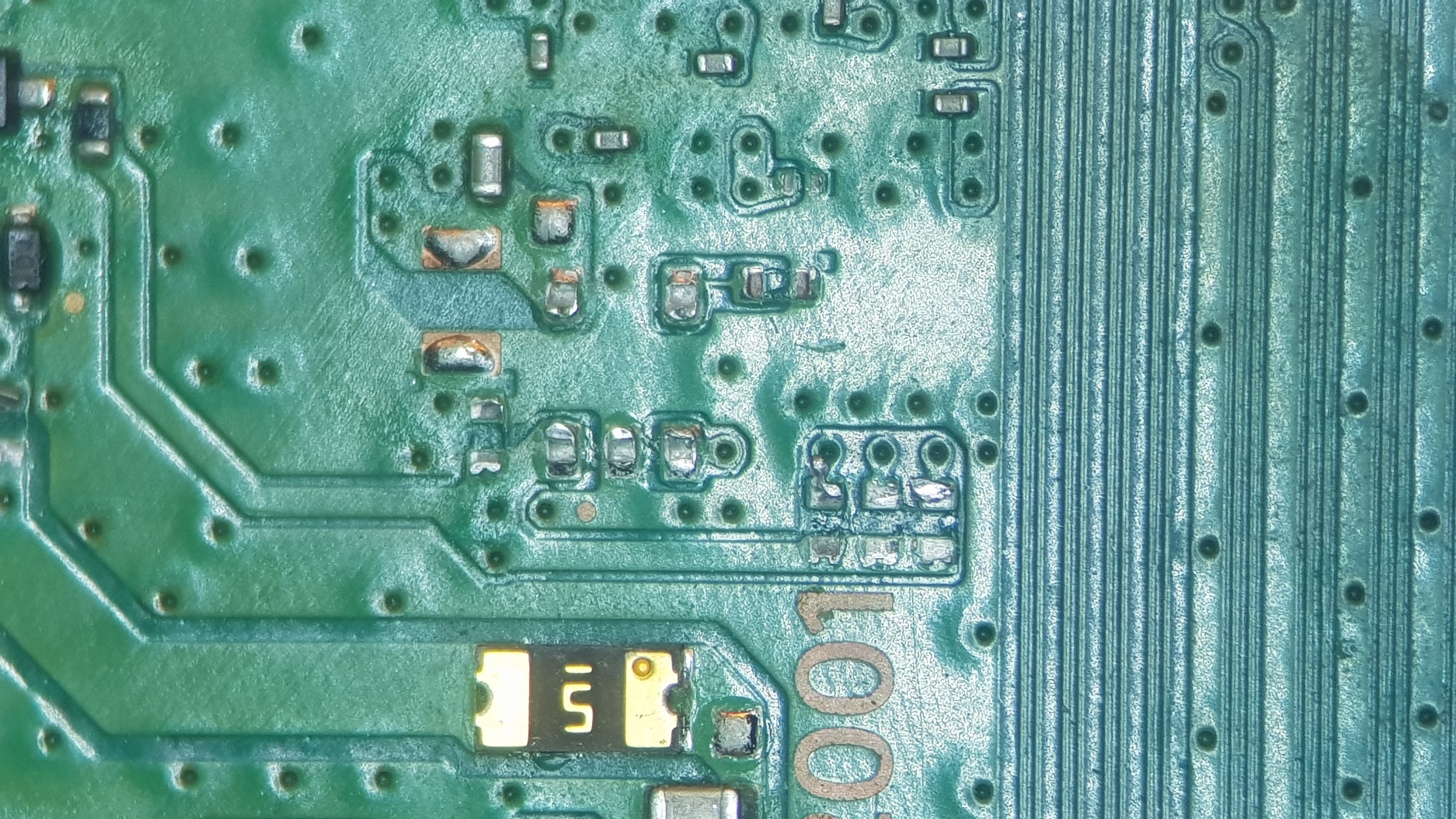

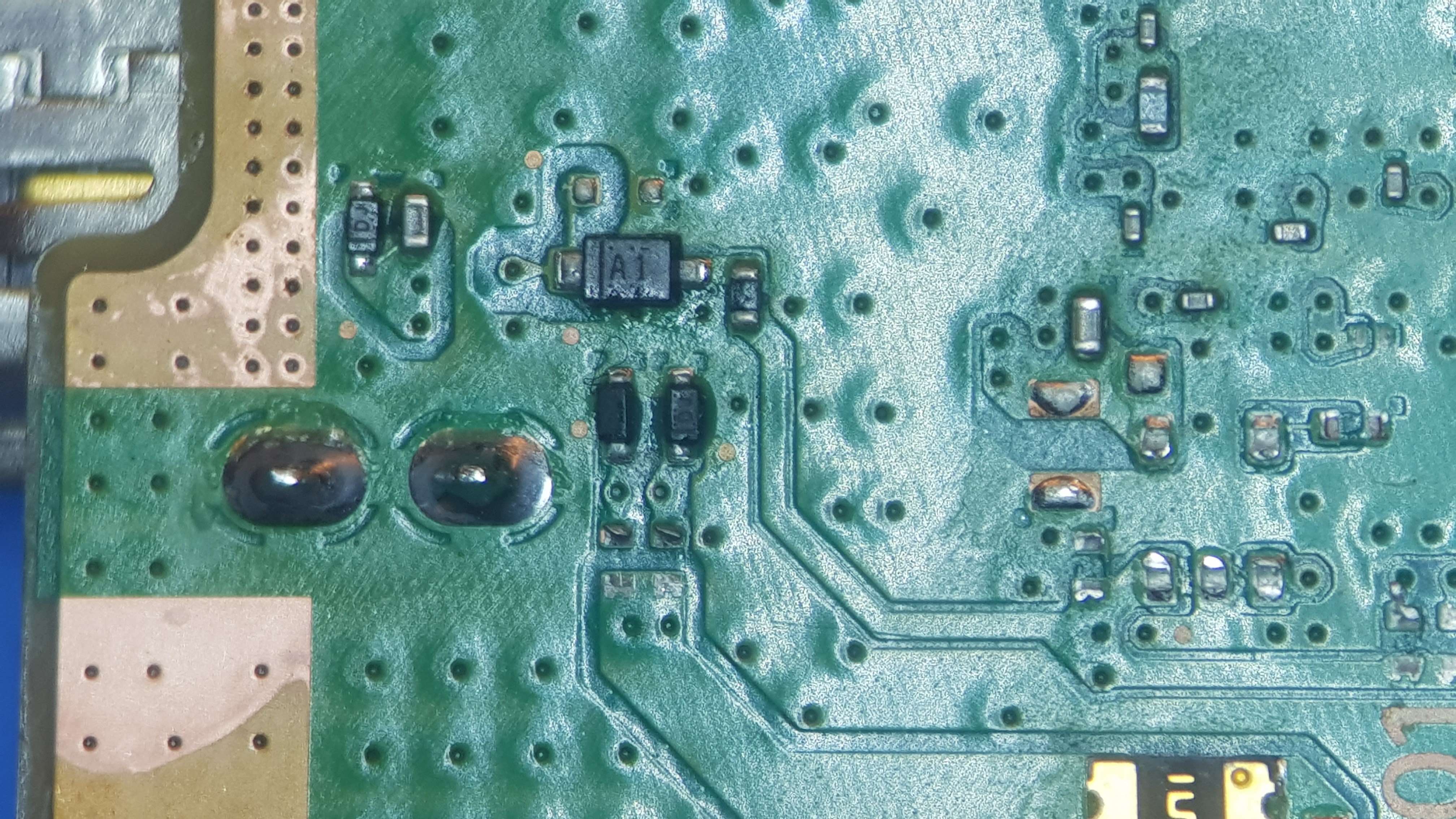

Otrzymałem do naprawy konsolę PS4 z objawem braku obrazu. Uszkodzone gniazdo HDMI. Po wymianie nadal brak obrazu. Zainteresowałem się bliżej płytą, gdyż konsola była rozbierana i bardzo niechlujnie poskładana. Okazało się, że z płyty pourywana została drobnica. Czy do tej płyty jest schemat/boardview? A może ktoś ma taką płytę w swoich zasobach i mógłby pomóc?
Płyta SAE-003
Slika
Slika
Slika

Re: PS4 Slim CUH-2116B urwane elementy na płycie

Napisal/-a Google Adsense [BOT] • 31 Maj 2021, 10:52

#2 Re: PS4 Slim CUH-2116B urwane elementy na płycie  [REŠENO]

Napisal/-a Vogelek23 • 29 Julij 2024, 12:47

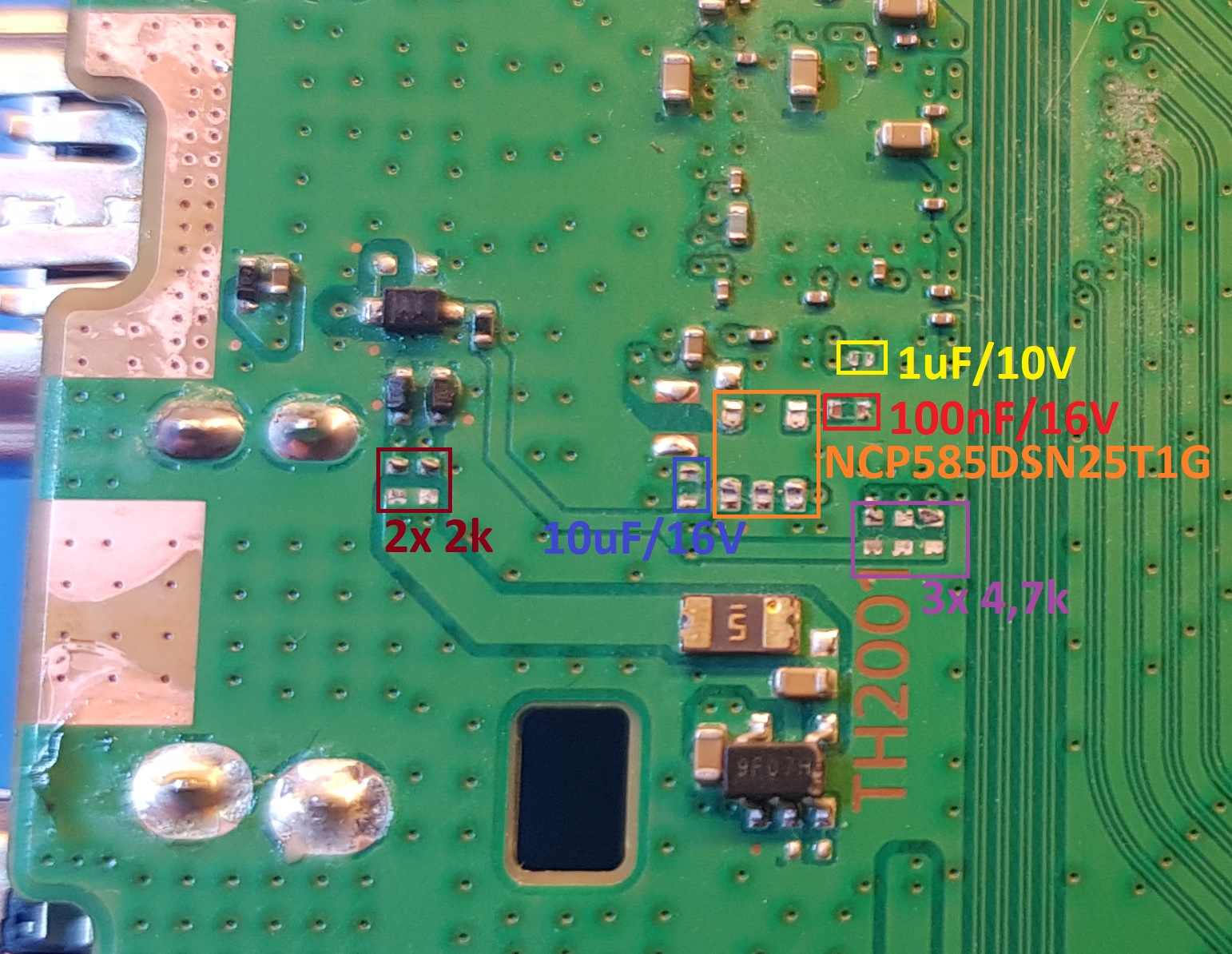

Wątek co prawda archiwalny, ale przychodzę z bezpośrednim rozwiązaniem problemu. Poniżej identyfikacja wszystkich zerwanych elementów.
Slika
