Lenovo L340 FG541/FG741 NM-C361 - brak zasilania CPU

Cześć
Płyta NM-C361
CPU - SRF6X
PCH - SR40B
GPU - N18P-G0-MP-A1
Laptop ma połamaną obudowę, prawdopodobnie po upadku, płyta startuje i pobiera ok 0,45A(z ramem i bez to samo).
PCH oraz GPU nagrzewają się, widać że pracują ale brakuje napięć na procesorze, wgrywałem inny bios, podmieniałem RAM ale bez zmian.

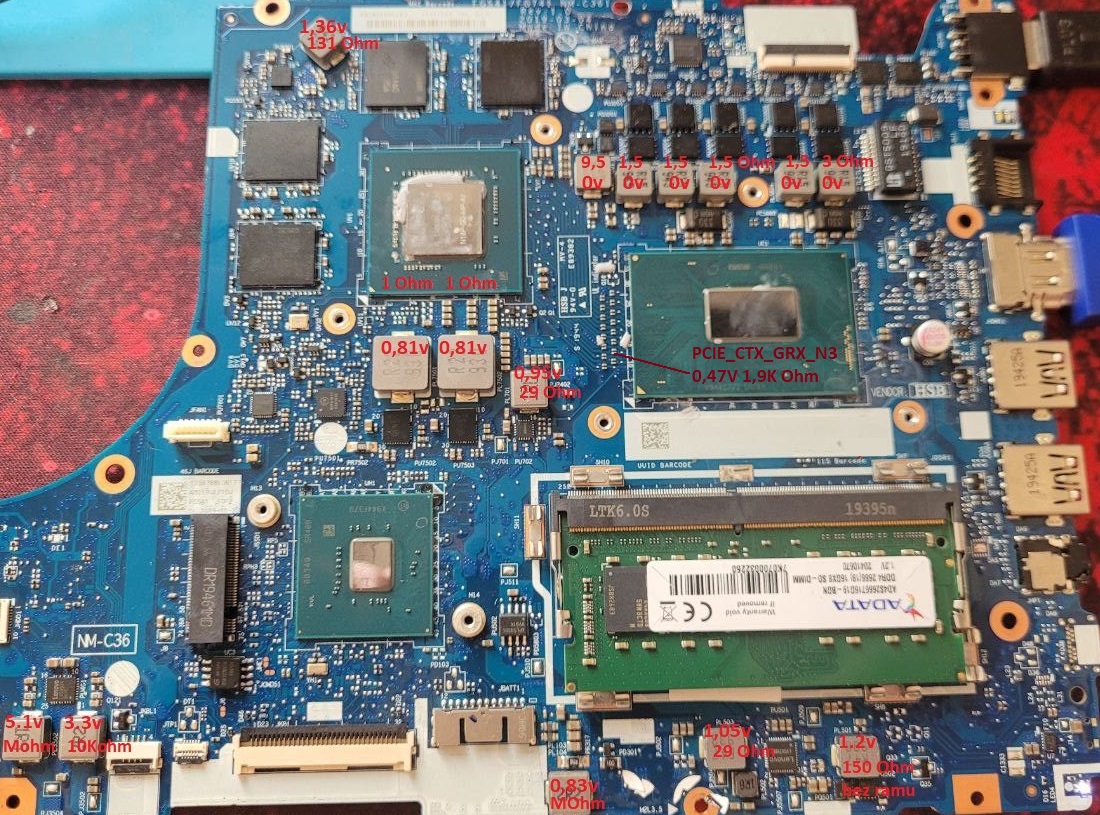

Mimo braku napięć na cewkach procesor się delikatnie nagrzewa, zmierzyłem napięcie na kondensatorze zaznaczonym na zdjęciu, według boardwiev jest to CC4, PCIE_CTX_GRX_N3, pojawia się tam 0,47V
Podejrzewam pęknięte kulki pod CPU ale z uwagi na klej pod układem chciałbym się upewnić.

Hello!

Measure the voltages to ground on pins 26, 27, 28, 29, 30, 31, 32, 33, 35, 36, 37, 44, 45, 47 of chip PU2901, when the machine is turned on.

26-1,8v
27- 0,63v
28-0,68v
29-0,15v
30-0,02v
31-1,04v
32-3,3v
33-3,3v
35-3,3v
36-1,65v
37-3,25v
44-3,18v
45-0,38v
47-1,21v

Set your multimeter to the diode test mode and measure the voltage drops to ground on pins 29, 30 of chip PU2901.

29 - 0,309v
30-0,550v

Replace the chip PU2901.

Po wymianie PU2901 komputer zaczyna się uruchamiać, prąd pływa 1,4-2,2A i po chwili stabilizuje się na 0,97A, podmieniłem ram i bios testowo ale bez zmian.

Measure the voltages to ground on all coils, when the machine is turned on.

PL3502 - 5.1V
PL3501 - 3.3V
PL301 - 0,84V bateria odłączona
PL503 - 1,05V
PL501 - 1,2V
PL701 - 0,96V
PL7502 - 0,73V
PL3201 - 0V
PL3001 - 0V
PL3102 - 0V
PL5501 - 1,36v

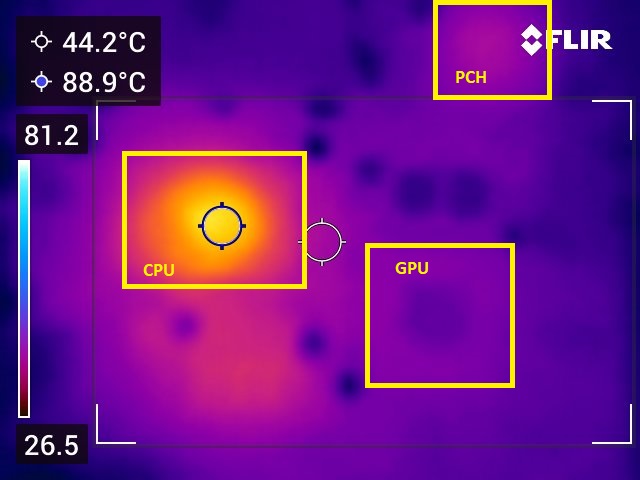

Bez chłodzenia procesor szybko nagrzewa się do 100*C i się wyłącza.

Na kondensatorach obok procesora pojawia mi się teraz napięcie 0,85V (PCIE_CTX_C_GRX_N1)

How about the voltage on coil PL502?

Also measure the resistances to ground on all coils.

PL501 - 1,81V / 0,7MOhm
PL3502 - 30K i rośnie
PL3501 - 12K
PL301 - MOhm
PL503 - 39 Ohm
PL501 - 240ohm bez pamięci
PL701 - 50 Ohm
PL7502 - 1Ohm
PL3201 - 15Ohm
PL3001 - 2Ohm
PL3102 - 4,7Ohm
PL5501 -129Ohm

Are the on-board RAM memory chips UD1, UD2, UD3, UD4 present on your board?

PU2901 MP2949A jest układem programowalnym. Trzeba go zaprogramować np. SVOD-em, chyba że masz z wylutu z innej płyty...

matic wrote:Are the on-board RAM memory chips UD1, UD2, UD3, UD4 present on your board?

Płyta nie posiada wbudowanego ramu.

yasiu83 wrote:PU2901 MP2949A jest układem programowalnym. Trzeba go zaprogramować np. SVOD-em, chyba że masz z wylutu z innej płyty...

Układ wziałem z identycznej płyty dawcy.

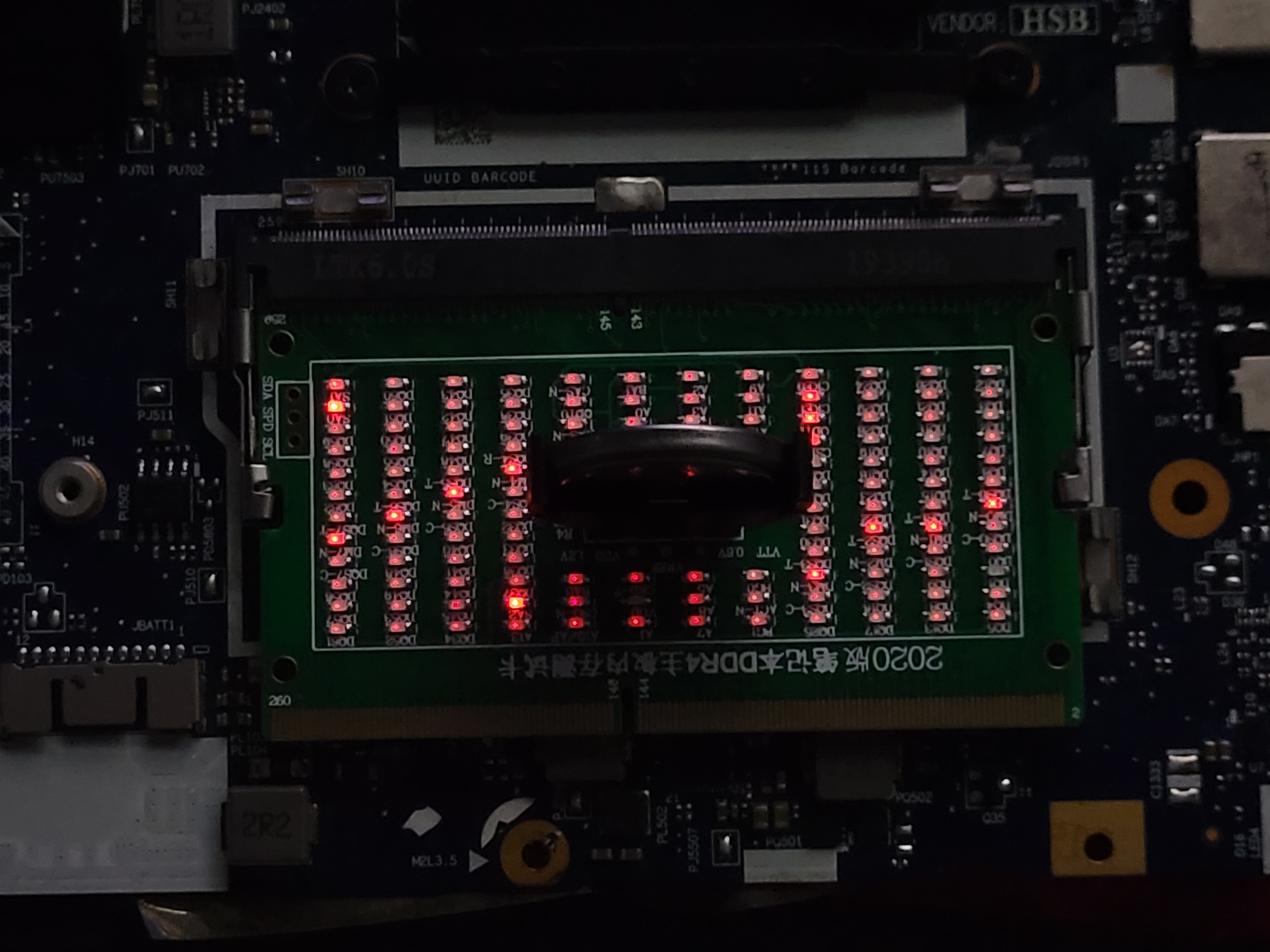

Use a DDR4 RAM slot LED tester and test the RAM slot.


Try to reflsh the BIOS chip again with old (original) dump.

matic wrote:Use a DDR4 RAM slot LED tester and test the RAM slot.

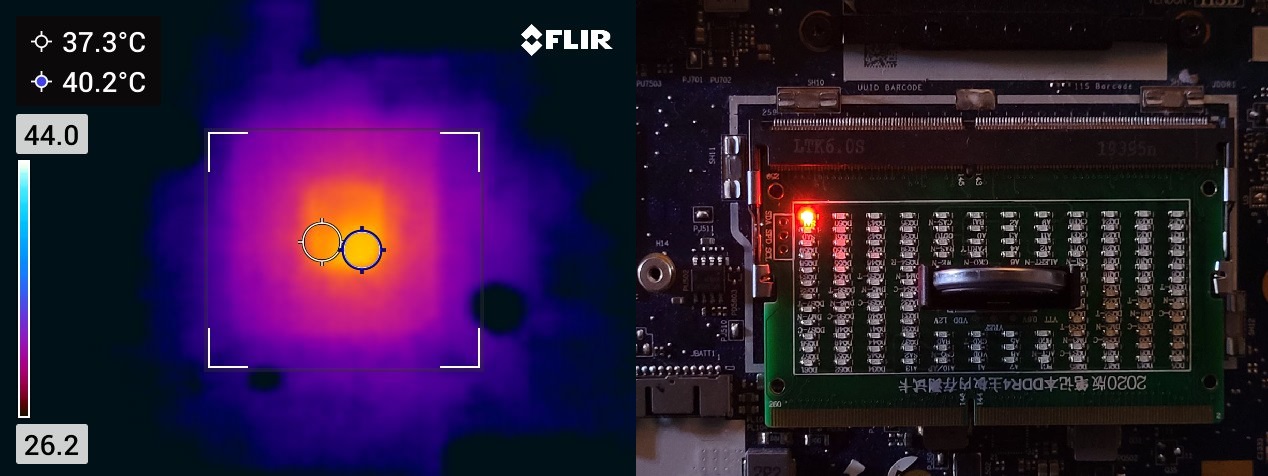

[ Obrazek ]

Try to reflsh the BIOS chip again with old (original) dump.

Wgrałem oryginalny wsad bios, podstawiłem dwa różne KBC w obu przypadkach mam problem z zaprogramowaniem, podejrzewam że płyta może blokować, ale udaje się wyczyścić i przy ponownym uruchomieniu widać na początku jak prąd się zmienia więc myślę, że się programuje z biosu.

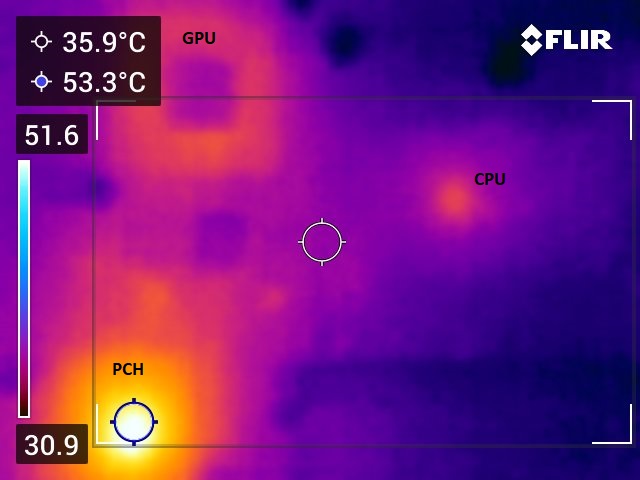

Po wszystkich operacjach nic się nie zmieniło, pobór 0,4A i most nagrzewa się do ok 50*C.
Mam przygotowany kolejny i w najbliższym czasie go podmienię, chyba że macie jakieś sugestie co jeszcze sprawdzić ?

Am I correct seeing that none of the LEDs on the RAM tester are lit (not even slightly), except one?
Did you used the RAM slot tester with the power supply and main battery disconnected from the board?
If so, check your RAM slot tester on another board to make sure it's working.

Miałem podłączony zasilacz, dlatego świeciła jedna dioda.

Dziwne, że sytuacja wróciła do 0,4A. Sprawdź jeszcze raz napięcia na pin 29 i 30 PU2901. Może CPU ubija te linie..

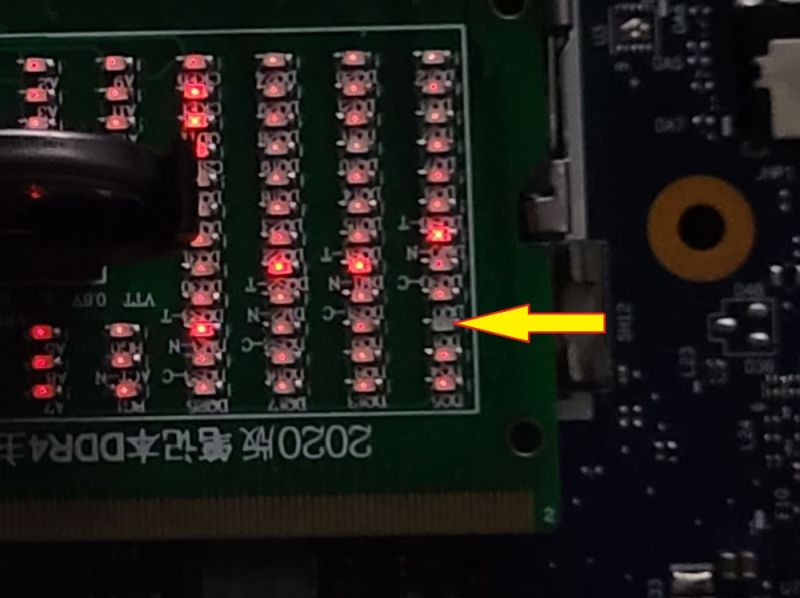

The LED "DQ1" on the RAM tester seems turned off and that's not normal.


- Check pin 7 of the RAM slot if it's not oxidized, bent/physically damaged.
- If the pin seems fine, check the solder joint on pin 7 of the RAM slot.
- If the solder joint on the RAM slot is also fine, it's probably a bad solder joint on the CPU, or the copper path on the PCB is broken. In this case try to physically press on the CPU (especially the lower right corner) or try to little bent the board and check if any of this affects the LED "DQ1" on the RAM tester.
