#1 XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 8 marca 2021, 15:00
Witam
Karta graficzna XFX Radeon RX 580 GTR
Nie daje obrazu, BGA ciepłe, czy niskie oporności na zaznaczonych dławikach 0.6Ohma to w tym przypadku zwarcie czy niska oporność spowodowana układem BGA? Bezpieczniki nie przebite.
Proszę o pomoc w dalszej diagnozie?

Obrazek

Re: XFX Radeon RX 580 GTR - brak obrazu


przez Google Adsense [BOT] 8 marca 2021, 15:00

#2 Re: XFX Radeon RX 580 GTR


przez yasiu83 8 marca 2021, 16:52
Takie oporności w zasilaniu GPU tej karty są jak najbardziej w porządku. Sapphire RX570 ma ok 0.6Ω. Zmierz napięcia na wszystkich dławikach.

#3 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 08:46

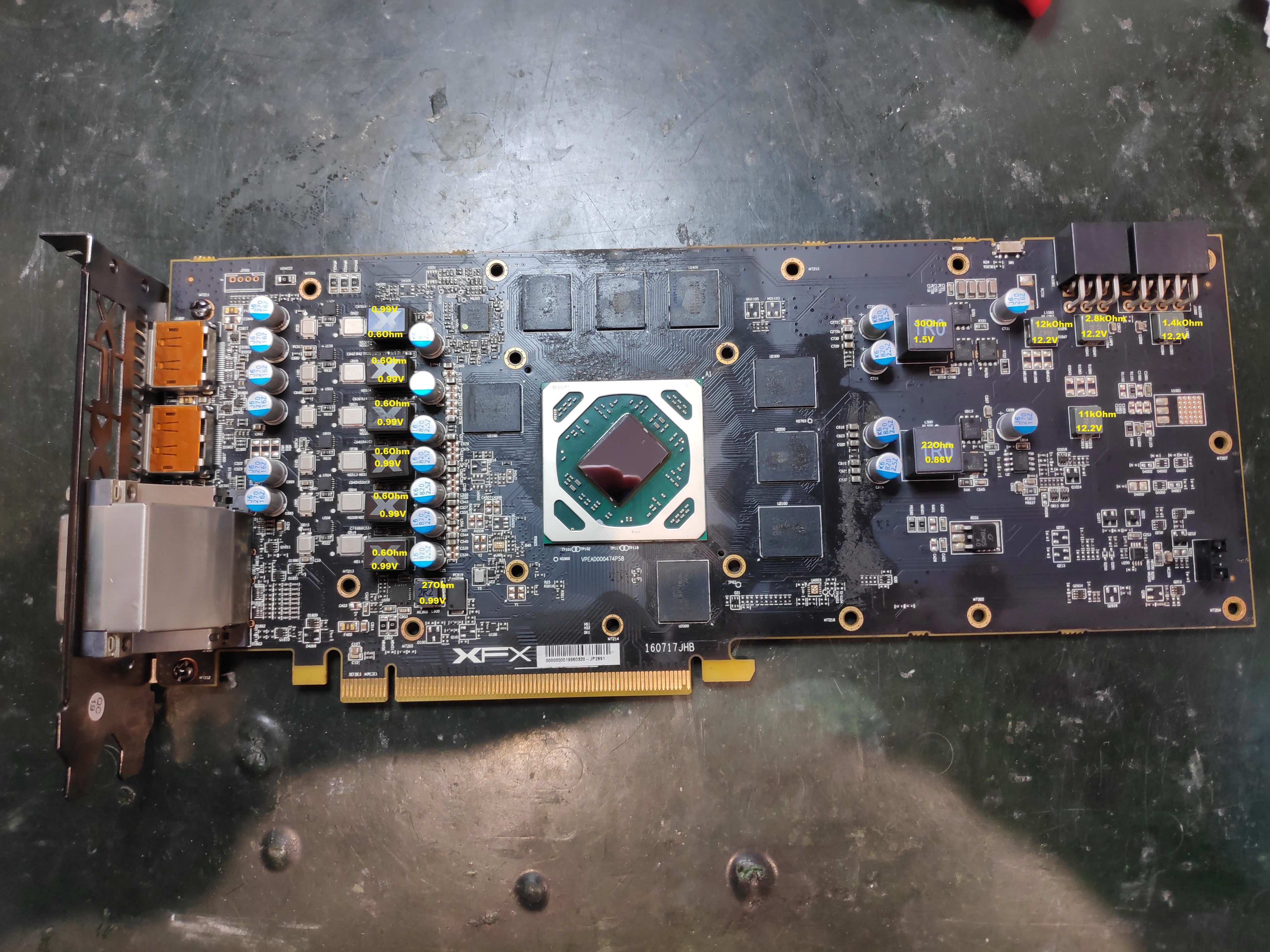

Przemierzyłem napięcia, wygląda że wszystkie w porządku. Po kilku sekundach bez chłodzenia rdzeń parzy więc też wygląda że pracuje "pełną parą"
Proszę o dalsze wskazówki.
Obrazek

#4 Re: XFX Radeon RX 580 GTR - brak obrazu


przez yasiu83 9 marca 2021, 09:22
Poszukaj BIOS-u do tej karty najlepiej na www.techpowerup.com i spróbuj przeprogramować, nie zapomnij o zgraniu oryginału. Karta jest po jakichś przejściach? Obejrzyj dokładnie pod mikroskopem/lupą czy nie brakuje jakiegoś drobnego elementu.

#5 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 09:49
U mnie są dwie kostki flash 2xfm25f02a a na stronie jest tylko jeden wsad, rozmiar zgadza się z tym co zgrałem (z obydwu zgranych jest taki sam rozmiar)
https://www.techpowerup.com/vgabios/191 ... 192-170323
czy mam wgrać ten sam wsad do obydwu kości?

Karta jest po koparce, nie zauważyłem aby coś brakowało.
Obrazek

#6 Re: XFX Radeon RX 580 GTR - brak obrazu


przez xamledyD 9 marca 2021, 12:34
Witam.
Kości są dwie, ponieważ karta posiada możliwość wyboru BIOS-u z którym ma działać. Wyboru BIOS-u dokonujemy, ustawiając przełącznik obok złącz zasilania karty w odpowiedniej pozycji.
Jeśli wgrasz ten sam wsad do obu kości, to niezależnie od pozycji przełącznika karta będzie korzystać z identycznego BIOS-u.
Pozdrawiam

#7 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 13:30
na żadnej z pozycji karta nie startuje, mógłby Kolega porównać czy dobry wsad dobrałem do mojej karty?
moja karta
XFX RX 580 8GB GTR Black Edition 8gb OC+
wsad
https://www.techpowerup.com/vgabios/191 ... 192-170323

nie mam już za bardzo pomysłów, napięcie wyglądają na odpowiednie, oporności też. Czy winny będzie BGA?

#8 Re: XFX Radeon RX 580 GTR - brak obrazu


przez xamledyD 9 marca 2021, 13:41
BIOS ze strony TechPowerUp linkowany w poprzednim poście powinien działać z tą kartą.
Można by pokusić się jeszcze o sprawdzenie pamięci VRAM, jednak nie pamiętam jak nazywa się oprogramowanie do tej karty. Dla kart NVIDIA jest narzędzie MODS-MATS, dla AMD też jest coś podobnego, ale kompletnie z głowy wyleciała mi nazwa programu...

#9 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 13:44
w jaki sposób miałbym sprawdzić VRAMy jeśli karta nie włącza się?

#10 Re: XFX Radeon RX 580 GTR - brak obrazu


przez xamledyD 9 marca 2021, 13:52
W pierwszym poście i w tytule tematu jest napisane, że nie ma obrazu. Zasugerowałem się tym, stąd porada odnośnie testu VRAM - taki test można robić na ślepo jeśli karta nie wyświetla obrazu ale przechodzi POST. Jeśli jednak karta nie zgłasza się w systemie, a sam komputer z kartą nie przechodzi POST to faktycznie nie da się sprawdzić pamięci bez ich podmiany.
Zmierz jeszcze spadki napięcia w teście diody na liniach sygnałowych PCI-Express w stosunku do masy. Jeśli na którejś z linii wynik będzie niejednoznaczny (np. niska wartość poniżej 0.2 V lub "OL") to może to wskazywać na uszkodzenie rdzenia lub kul między jego laminatem a laminatem karty.

#11 Re: XFX Radeon RX 580 GTR - brak obrazu


przez yasiu83 9 marca 2021, 13:55
Próbowałeś na komputerze, który posiada grafikę zintegrowaną? Bywa, że taka karta pojawi się w menedżerze urządzeń z wykrzyknikiem.

#12 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 14:29
xamledyD napisał(a):Zmierz jeszcze spadki napięcia w teście diody na liniach sygnałowych PCI-Express w stosunku do masy

mógłbyś podpowiedzieć w których miejscach mierzyć? nie znam zbyt dobrze budowy takiej karty GPU, czy to będzie tylko na dławiku na którym mam 27 Ohm / 0.99V ?

#13 Re: XFX Radeon RX 580 GTR - brak obrazu


przez xamledyD 9 marca 2021, 14:41
Linie sygnałowe PCI-Express mierzymy na "wtyku" karty. Poszukaj w sieci pinout złącza PCI-Express. Linie sygnałowe które mam na myśli idą w parach. Są to sygnały HSI[n,p](0..15) oraz HSO[n,p](0..15). Każda z tych linii powinna mieć podobne wskazanie przy pomiarze do masy w teście diody.

#14 Re: XFX Radeon RX 580 GTR - brak obrazu


przez wtracz 9 marca 2021, 16:12
Na Side B HSO(p,n) mam wszędzie spadek na poziomie 0,584-0,589V
Na Side A HSI(p,n) mam wszędzie 0L (poza zakresem)

yasiu83 napisał(a):Próbowałeś na komputerze, który posiada grafikę zintegrowaną? Bywa, że taka karta pojawi się w menedżerze urządzeń z wykrzyknikiem.

Tak, PC nie wstaje, najwyraźniej nie przechodzi procedury bo buzzer nie zapiszczy, ten sam test (czyli mpnitor pod integre) i sprawna karta w slocie, system wstaje i karta widoczna w menadżerze.
