#1 Toshiba Satellite Pro R50-B-11C - Brak reakcji, zwarcie

przez pawel5196 • 8 marca 2019, 18:22
Witam.
Trafił do mnie laptop Toshiba Satellite Pro R50-B-11C . Płyta główna - FALESY1. Niestety brak schematu.
Do rzeczy:
Po podłączeniu do zasilacza laboratoryjnego zwarcie. Znalazłem zwarty mosfet AON7409 (widoczny na zdjęciu) oraz uszkodzony rezystor 10Ω, został on wymieniony. Jest on połączony z przetwornicą TPS51285B pin 12 VIN.
Na przetwornicy brak zwarcia.
Niestety nie mam AON7409, więc wstawiłem trochę słabszy AON7403. Niestety po chwili zwarcie, w tym samym miejscu.
Pytanie do was:
Czym mogę zastąpić AON7409 (oczywiście z dostępem w Polsce) ?
Czy AON7403 jest za słaby, że co chwile go uszkadza ?
Czy za uszkodzenie mosfetów może być odpowiedzialne coś innego ? Jeżeli tak, gdzie szukać usterki.
Na razie czekam na jakiś zamiennik AON7409 żeby dalej szukać usterki, więc liczę na waszą pomoc.
Obrazek
Obrazek

Re: Toshiba Satellite Pro R50-B-11C - Brak reakcji, zwarcie

przez Google Adsense [BOT] • 8 marca 2019, 18:22

#2 Re: Toshiba Satellite Pro R50-B-11C - Brak reakcji, zwarcie

przez przemko21 • 8 marca 2019, 23:58
Po wymianie jakiegokolwiek z mosfetów na płycie głównej po podaniu zasilania stopniowo zwiększamy prąd, obserwując temperaturę wymienionego elementu.
Jeżeli chodzi o zamiennik na słabszy to nie wróży nic dobrego, lepiej iść w drugą stronę czyli dać mocniejszy zamiennik.
Zrób pomiary rezystancji na wszystkich cewkach.
Zrób pomiary przetwornicy głównej, możliwe że jest do wymiany.

#3 Re: Toshiba Satellite Pro R50-B-11C - Brak reakcji, zwarcie

przez sebastiank • 9 marca 2019, 16:56
Sprawdź rezystancję względem masy na obu pinach tego rezystora (jedna to będzie rezystancja głównej gałęzi, druga to rezystancja zasilania przetwornicy.
Wstawienie AON7403 w tym miejscu nie powinno powodować jego uszkodzenia jeśli pozostałe elementy będą sprawne.
Zacznij od znalezienia przyczyny (być może TPS51285B) - uszkodzenie klucza to raczej efekt innej usterki.

#4 Re: Toshiba Satellite Pro R50-B-11C - Brak reakcji, zwarcie

przez pawel5196 • 12 marca 2019, 17:52
Zakupiłem nowy układ TPS51285B oraz mocniejsze AON7405. Niestety efekt ten sam, z tym że mosfety jeszcze całe, ze względu na to iż nie podałem 19V. Stopniowo zwiększałem napięcie, aż przy 17.1V zasilacz wykazywał zwarcie i co chwilę się przełączał (czyli ok - zwarcie i tak cały czas. Jeżeli ustawiłem 17V i 2A ok).
Pomiary rezystancji na TPS51285B ze wstawionym AON7405:
pin1 - 21 kΩ
pin2 - 65 kΩ
pin3 - 56 kΩ
pin4 - 46 kΩ
pin5 - 16 kΩ
pin6 - 48 kΩ
pin7 - 129 kΩ
pin8 - 4 kΩ
pin9 - brak pomiaru 0L
pin10 - 4 kΩ
pin11 - 140 kΩ
pin12 - skacze od MΩ do kΩ i nie da się ustalić wartości
pin13 -335 kΩ
pin14 -100 kΩ
pin15 - 138 kΩ
pin16 - 230 kΩ
pin17 - brak pomiaru 0L
pin18 - 100 kΩ
pin19 - 199 Ω
pin20 - 48 kΩ

Pomiary rezystancji na AON7405:
pin1,2,3 - skacze MΩ - kΩ nie da się ustalić wartości
pin4 - 235 kΩ
pin5,6,7,8 - 0.5 Ω

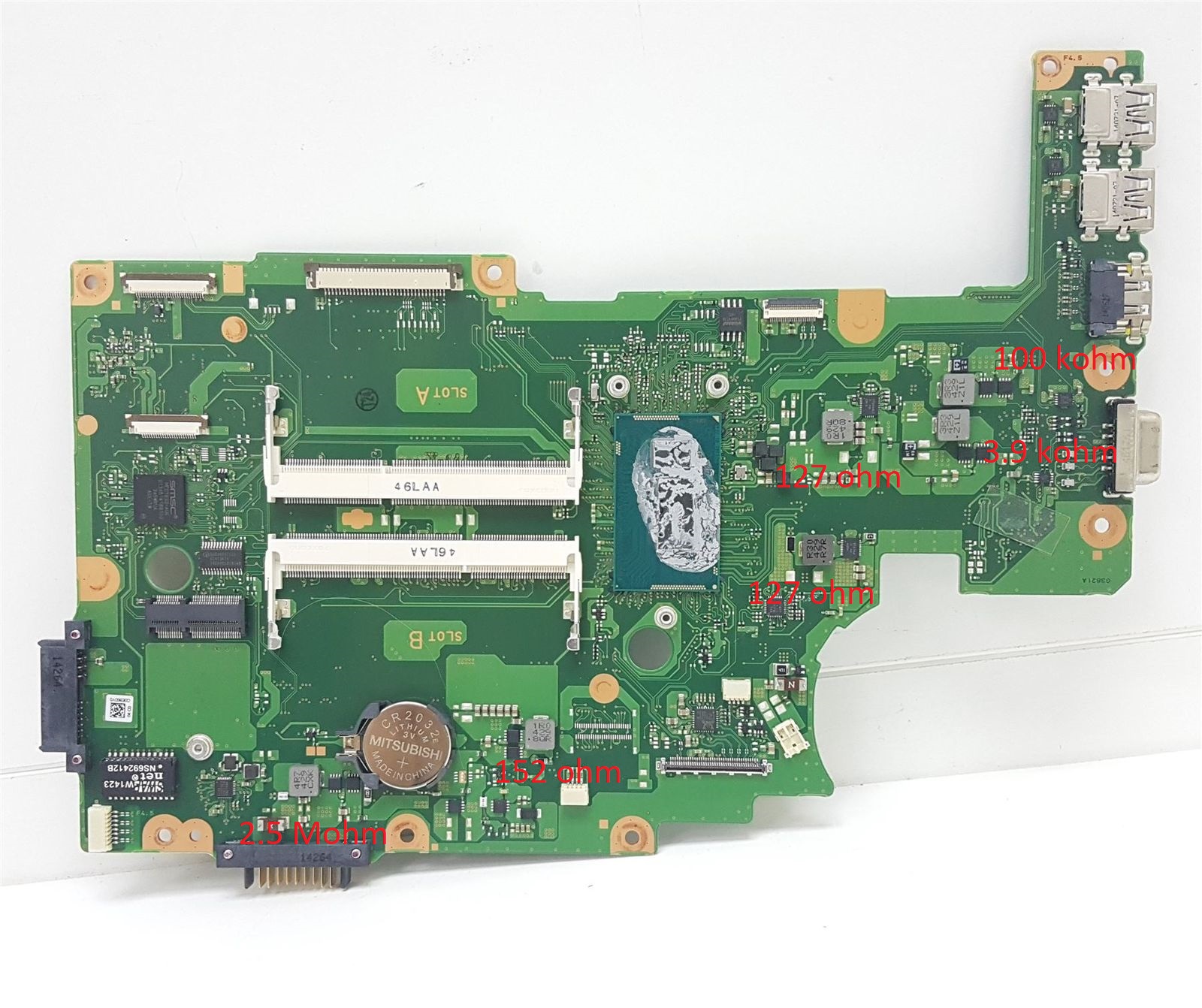

Na zdjęciach rezystancja cewek.
Już nie wiem gdzie szukać przyczyny ... :|
Obrazek
