#1 Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 10 kwietnia 2019, 19:45
Witam serdecznie,

Próbuję zdiagnozować usterkę na płycie głównej laptopa Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0)
Znalazłem bardzo podobny wątek i w moich dotychczasowych działaniach opierałem się na wskazówkach zawartych w tamtym temacie.
toshiba-satellite-a200-1gh-nie-dziala-na-zasilaczu-t27838.html
Niestety różnice między moimi pomiarami a tymi z tematu są znaczne w efekcie czego nie jestem w stanie zastosować dalszych wskazówek i utknąłem z diagnozą.

Opis problemu.
Z moich pomiarów wynika że płyta główna ma przede wszystkim problem z zasilaniem. Na cewkach przetwornicy głównej PL4 (0,07 V) i PL5 (0,45 V) napięcie jest szczątkowe.
O dziwo na Cewce PL 3 napięcie wynosi 19 V. (czy ktoś może podpowiedzieć która przetwornica jest odpowiedzialna za tą cewkę)?
Pomiary na układzie PU6 (MAX8734a) są kompletnie niepoprawne. Wydaje mi się że układ ten jest do wymiany. Ale raczej nie jest to główna przyczyna problemu a uszkodzenie układu jest następstwem moich prób diagnozy.

Podłączona płyta do zasilacza laboratoryjnego obiera około 190mA prądu.

Ilość odczytów które są niezgodne z oczekiwaniami nie pozwala mi określić w którym miejscu należy szukać problemu.
Byłbym wdzięczny za spojrzenie i nakierowanie mnie na kolejne kroki w celu diagnozy uszkodzenia.
Poniżej załączam pomiary które wykonałem.

PQ7
D = 19 V
G = 18,25 V
S = 19 V

PQ8
D = 19 V
G = 8 V
S = 19 V

PQ9
D = 19 V
G = 8 V
S = 19 V

PU1
1. Output A = 3,5 V
2. Inputs A = 3,25 V
3. Inputs A = 3,5 V
4. GND = 0 V
5. Inputs B = 3,7 V
6. Inputs B = 1 V
7. Output B = 3,24 V
8. VCC = 17,25 V

PU6
1. NC = 0 V
2.P.GOOD = 0 V
3. ON3 = 0,9 V
4. ON5 = 0,9 V
5. ILIM3 = 0,04 V
6. SHDN = 9 V
7. FB3 = 0,25 V
8. REF = 0,07 V
9. FB5 = 0,02 V
10.PRO = 0 V
11. ILIM5 = 0,04 V
12. SKIP =0,07 V
13. TON = 1,6 V
14. BST5 = 1,4V

15. LX5 = 0,05 V
16. DH5 = 0,05 V
17. VCC = 1,6 V
18. LD05 =1,6 V
19.DL5 = 1,55 V
20. V+ = 2,65 V
21. OUT 5 = 0,05 V
22. OUT 3 =0,45 V
23. GND = 0 V
24. DL3 =0,8 V
25. DL03 = 0,15 V
26. DH3 = 0,45 V
27. LX3 = 0,45 V
28. BST3 =1,4 V


PL 3 = 19 V
PL 4 = 0,07 V
PL 5 = 0,46 V
PL 6 = 0 V
PL 7 = 0 V
PL 8 = 0V
PL 10 = 0 V
PL 11 = 0 V

Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Google Adsense [BOT] 10 kwietnia 2019, 19:45

#2 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Machine 11 kwietnia 2019, 07:20
Measure the resistance to ground on pins 8, 18, 20, 25 of PU6.
PQ7 is short and must be replaced.
Measure the resistance to ground of PL4, PL5.
Measure the voltages on all the pins of PQ1, PU2.
I'm afraid you'll need to replace the PU6.

#3 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 14 kwietnia 2019, 10:34
PU6 - podejrzewałem, że jest do wymiany więc zamówiłem już nowy układ.( I suspected that it was for exchange so I ordered a new circuit.)
8 = 159 kΩ
18 = 7,7 kΩ
20 = Przy zakresie ustawionym na 200kΩ rezystancja powoli rośnie w trakcie pomiaru od 10kΩ do 200kΩ. Jak przestawię miernik na zakres 2000kΩ to nie jestem w stanie wykonać pomiaru pokazuje mi "1" czyli poza zakresem.
20 = With the range set to 200kΩ, the resistance slowly increases during the measurement from 10kΩ to 200kΩ. If I move the meter to the range of 2000kΩ, I am not able to make the measurement, it shows me "1" or out of range.
25 = 821 kΩ

PL4 = 7,4 kΩ
PL5 = 1,5 kΩ

Q1
1 = 16,5 V
2 = 18,3 V
3 = 17 V

Miałem drobny problem z identyfikacją tego elementu.
Po odczytaniu kodu wyszło mi że jest to "SURFACE MOUNT DUAL, SILICON ZENER DIODE 2.4 VOLTS THRU 47 VOLTS 275mW"
Aczkolwiek wydaje mi się że powinien być w takiej sytuacji symbol D a nie Q. Załączam zdjęcie elementu. Proszę o weryfikację czy dobrze zidentyfikowałem element.

I had a problem with identifying this element.
After reading the code, it turned out that it is "SURFACE MOUNT DUAL, SILICON ZENER DIODE 2.4 VOLTS THRU 47 VOLTS 275mW"
However, it seems to me that in this situation should be symbol D and not Q. I attach the picture of the element. Please, verify that I have identified the item well.

PU2 - wygląda na sprawne (it looks ok)
1 GND = 0V
2 VIN = 18,2 V
3 VOut = 3,3 V

Obrazek

#5 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 15 kwietnia 2019, 07:42
Rayu85 napisał(a):I had a problem with identifying this element.
After reading the code, it turned out that it is "SURFACE MOUNT DUAL, SILICON ZENER DIODE 2.4 VOLTS THRU 47 VOLTS 275mW"
However, it seems to me that in this situation should be symbol D and not Q.

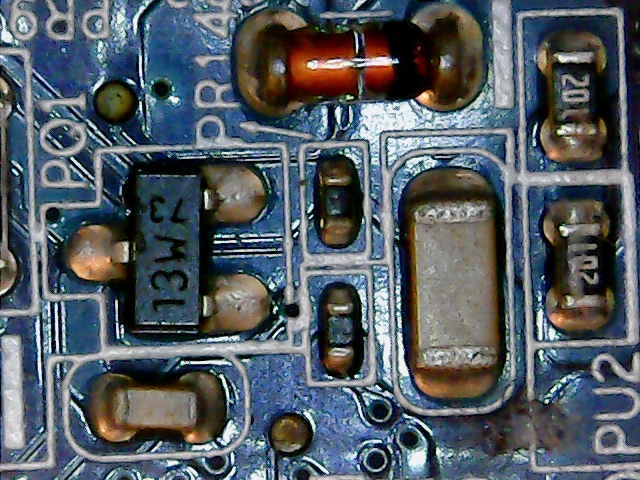

PQ1 (marking 13W) is a MOS-FET transistor BSS84. Datasheet at the attachment.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 18 kwietnia 2019, 16:58
Dziękuję za odpowiedzi :)

W takim razie czekam na części i wymienię PQ7 oraz PU6.
Czy na tą chwilę możemy coś jeszcze wywnioskować z pomiarów czy kolejne ewentualne pomiary (o ile płyta nie wstanie) dopiero po wymianie tych 2 elementów?

Tak w formie edukacyjnej czym dokładnie jest element PU6 (max8734a)? Jest to sterownik głównej przetwornicy?


Thanks for the answers :)

In that case, I am waiting for parts and I will replace PQ7 and PU6.
Is there anything else we can deduce from the measurements or the next possible measurements (if the motherboard can not get up) after exchanging these two elements?

So in the educational form what exactly is the element PU6 (max8734a)? Is this the main inverter controller?

#7 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 18 kwietnia 2019, 21:49
Rayu85 napisał(a):Is there anything else we can deduce from the measurements or the next possible measurements (if the motherboard can not get up) after exchanging these two elements?
Replace the mentioned components first, then we will "investigate" further.

Rayu85 napisał(a):So in the educational form what exactly is the element PU6 (max8734a)? Is this the main inverter controller?
Yes, it is 3,3V and 5V main power supply controller.

#8 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 4 lipca 2019, 19:55
Witam ponownie, długo to trwało ale dojechały do mnie w końcu części. Wymieniłem PQ7 oraz PU6 ale sekcja zasilania nadal jest martwa.
Wykonałem ponownie pomiary po wymianie podzespołów będę wdzięczny za spojrzenie i kolejne wskazówki gdzie szukać problemu.

Na moje oko podejrzanym elementem jest teraz klucz PQ8, wygląda na zablokowany. Należało by teraz sprawdzić co jest przyczyną takiego stanu rzeczy.

PQ7
D = 7,2 V
G = 18 V
S = 7,2 V

PQ8
D = 18,9 V
G = 18,4 V
S = 18,4 V

PQ9
D = 7,2 V
G = 18,4 V
S = 18,4 V

PQ11
D = 7,2 V
G = 0 V
S = 7,2 V

PU1
1. Output A = 3,32 V
2. Inputs A = 3,26 V
3. Inputs A = 3,5 V
4. GND = 0 V
5. Inputs B = 1,36 V
6. Inputs B = 3,23 V
7. Output B = 0,08 V
8. VCC = 17,8 V

PU6
1. NC = 0 V
2.P.GOOD = 0 V
3. ON3 = 0,25 V
4. ON5 = 0,25 V
5. ILIM3 = 1,12 V
6. SHDN = 9,33 V
7. FB3 = 0 V
8. REF = 2 V
9. FB5 = 0 V
10.PRO = 0 V
11. ILIM5 = 1,12 V
12. SKIP = 2 V
13. TON = 5 V
14. BST5 = 4,66 V

15. LX5 = 0 V
16. DH5 = 0 V
17. VCC = 5 V
18. LD05 = 5 V
19.DL5 = 5 V
20. V+ = 7 V
21. OUT 5 = 0 V
22. OUT 3 = 0 V
23. GND = 0 V
24. DL3 = 5 V
25. DL03 = 3,35 V
26. DH3 = 0 V
27. LX3 = 0 V
28. BST3 = 4,67 V

PL 3 = 7,2 V
PL 4 = 0 V
PL 5 = 0 V
PL 6 = 0 V
PL 7 = 0 V
PL 8 = 0 V
PL 10 = 0 V
PL 11 = 0 V

#9 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 4 lipca 2019, 20:35
Measure the voltages to ground on all pins of chip PU1 with connected power supply only (without battery).

#10 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 4 lipca 2019, 21:44
Wszystkie pomiary wykonywałem tylko z podłączonym zasilaczem, bez baterii.

PU1
1. Output A = 3,32 V
2. Inputs A = 3,26 V
3. Inputs A = 3,5 V
4. GND = 0 V
5. Inputs B = 1,36 V
6. Inputs B = 3,23 V
7. Output B = 0,08 V
8. VCC = 17,8 V

Jeśli dobrze rozumiem schemat PU1 to jest to moduł odpowiedzialny za wykrycie sposobu zasilania (bateria lub zasilacz)?
I w przypadku braku baterii na Input B napięcie powinno wynosić 0V?

#11 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 4 lipca 2019, 21:56
Chip PU1 works as voltage comparator ("Vin" and "Precharge" detector circuit). It compares the "VIN" voltage with
"RTCVREF" voltage and "B+" voltage with "VL" voltage.

Measure the resistance to ground on any pin of resistor PR49.

Measure the voltages to ground on both pins of resistor PR11.

#12 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 4 lipca 2019, 22:19
Pomiar obydwu rezystorów daje ten sam wynik:
PR49 = 1,1 MΩ (miernik ustawiony na 20MΩ)
PR11 = 1,1 MΩ (miernik ustawiony na 20MΩ)

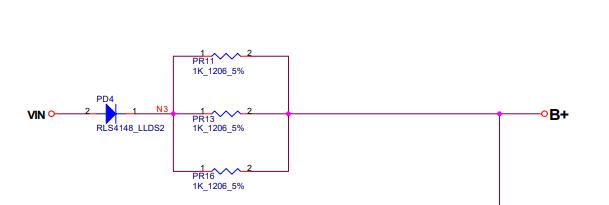

Z dokumentacji wynika, że te rezystory powinny mieć wartość PR 11 1kΩ, PR 49 0,02Ω? Dobrze odczytuję wartości?

Obrazek
Obrazek

Staram się nadążyć za tokiem Twojego myślenia więc pozwól, że się upewnię czy tak samo analizujemy sytuację.
Podejrzewasz, że kompaktor PU1 nie wystawia napięć MAINPWON i ACON (Pin 7) w efekcie czego nie są załączane sygnały ON3 i ON5 na PU6?

A dzieje się tak dlatego, że na wejściu odwracającym kompaktora B (pin 6) napięcie (3,23V) jest wyższe niż na wejściu nieodwracającym (pin5) napięcie (1,36V) w efekcie czego na wyjściu kompaktor przyjmuje napięcie bliskie 0V (Pin 7)

Dobrze analizuję sytuację?

#13 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 5 lipca 2019, 07:30
As I requested, please measure the voltages to ground on both pins of resistor PR11, not the resistance.

Rayu85 napisał(a):Z dokumentacji wynika, że te rezystory powinny mieć wartość PR 11 1kΩ, PR 49 0,02Ω? Dobrze odczytuję wartości?
Yes, exactly.

Rayu85 napisał(a):Podejrzewasz, że kompaktor PU1 nie wystawia napięć MAINPWON i ACON (Pin 7)
Yes, the comparator PU1 pull down the "MAINPWON" and "ACON" signals. It seems that the comprator works correctly, but the precharge voltage on power rail "B+" is probably too low.

#15 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 6 lipca 2019, 10:06
As I requested, please measure the voltages to ground on both pins of resistor PR11, not the resistance.

Zmierzyłem jeszcze raz po obydwu stronach rezystorów PR11 i PR49 otrzymałem taki sam wynik 1,2MΩ.
Nie rozumiem tylko dlaczego pomiar nie pokazuje się przy mierniku ustawionym na zakres 2MΩ ani 20MΩ. Pomiar udaje mi się zrobić dopiero na zakresie 200MΩ a przecież wynik mieści się w niższych zakresach.

Check PD4.

Sprawdziłem miernikiem w trybie diody. W jedną stronę otrzymuję wynik 632 ale miernik nie piszczy. Natomiast w 2gą otrzymuję wartość 1 czyli brak przejścia.

Zmierzyłem też PD1 i uzyskałem pomiary 693 w jedną stronę oraz 1450 w drugą stronę co by znaczyło że przewodzi w obydwie strony.

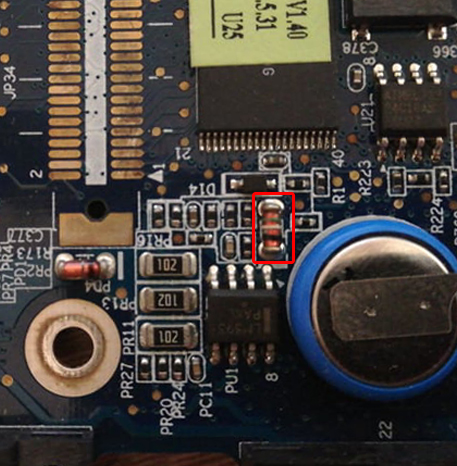

Element PD1 znaczony na czerwono na zdjęciu poniżej.
Obrazek

#16 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 6 lipca 2019, 10:17
Rayu85 napisał(a):
matic napisał(a):As I requested, please measure the voltages to ground on both pins of resistor PR11, not the resistance.

Zmierzyłem jeszcze raz po obydwu stronach rezystorów PR11 i PR49 otrzymałem taki sam wynik 1,2MΩ.
Nie rozumiem tylko dlaczego pomiar nie pokazuje się przy mierniku ustawionym na zakres 2MΩ ani 20MΩ. Pomiar udaje mi się zrobić dopiero na zakresie 200MΩ a przecież wynik mieści się w niższych zakresach.
Do you distinguish the VOLTAGE and RESISTANCE?

#17 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 6 lipca 2019, 11:52
Przepraszam źle przeczytałem :oops:

PR49
7,22V
7,22V

PR11
18,3V
7,23V

#18 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 6 lipca 2019, 13:13
Connect + of the laboratory power supply to the power rail "B+" (resistor PR49), - to the ground. Set the voltage to 19V and limit the current to 0,1A (100mA).
What is the current consumption on the power supply?

#19 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez Rayu85 6 lipca 2019, 15:01
Pozwól, że jeszcze dopytam bo nie robiłem tego jeszcze nigdy wcześniej.
Rozumiem, że nie mam nic wlutowywać tylko przyłożyć + zasilacza do rezystora PR49, - zasilacza może być podłączony normalnie przez wtyczkę?

#20 Re: Toshiba Satellite A200 (ISKAE LA-3661P rev: 2.0) - brak reakcji płyty


przez matic 6 lipca 2019, 15:12
You should use a laboratory (bench) power supply with a current limit function.
Yes, connect the + of power supply to any pin of resistor PR49. - of the power supply connect to any ground point (usually it is easiest to connect it to any screw hole). You can also connect it to the ground pin of the DC connector.
