Toshiba Satelite L875 po zalaniu

Płyta PLF/PLR/CSF/CSR DSC MB REV2.1
Laptop po minimalnym zalaniu. Grzał się układ TPS51225C. Po sprawdzeniu okazało się że pin 13 (V Reg5) miał napięcie około3V. Oporność tego miejsca względem masy wynosiła około 52 omy. Wskazywało to na przywarcie tego pinu. Przyczyną tego zwarcia był (układ lub tranzystor) 8-pinowy wielkości 2 mm kwadratowych z napisem BNU i poniżej BAC. Przeszukałem cały internet i te literki nic nie mówią o tym elemencie. Nie mam schematu do tego laptopa. Proszę o podpowiedź co to za element i ewentualnie gdzie można go dostać? Zygmunt

Czy przypadkiem układ KBC nie jest przywarty?

Możliwe ,ale jak nadmieniłem nie mam schematu. Laptop w zasadzie martwy nic się nie dzieje ,żadna dioda nie świeci. Tylko jedna przetwornica pracuje na układzie BQ25A. Na cewce jest około3.1V. Tak jak napisałem grzał się układ TPS51225A, prawdopodobnie jest to przetwornica 5V i 3.3V, z tym że tych napięć na cewkach nie było. Wyjście z układu pin 13 V Reg5V było około 3V. Stwierdziłem że obciąża to wyjście element na którym jest napis BNU i niżej BAC i nie wiem co to za element. Po wylutowaniu tego elementu , napięcie na 13 pin wzrosło do 4.8V . Układ się nie grzeje, ale napięć 5V i 3.3V nie ma , są jakieś około 1V. Sprawdzając oscyloskopem wyjścia z układu sterujące dławiki 5v i 3.3v jakieś impulsy są , nie wiem czy prawidłowe? Możliwe że przetwornice może jeszcze zwierać układ KBC. Na razie zatrzymałem się na tym nie znanym mi "elemencie". Nie wiem jaką rolę on spełnia?

zyga56 napisał(a):Możliwe ,ale jak nadmieniłem nie mam schematu.

Schemat nie jest potrzebny do pomiaru rezystancji. Proszę podać rezystancję (do masy) na n. 19, 46, 76, 88, 102 i 115 kontrolera KBC.

Na wszystkich podanych przez Pana nóżkach KBC oporność wynosi od 52 do 55 kilo omów. Chciałbym się też dowiedzieć co to za układ lub tranzystor który przywierał 5V (52 om) układu TPS 51225C. Po wylutowaniu między jedną nóżką a masą w środku układu rzeczywiście jest 52 om. Powtórzę napisane jest na nim dużymi literami BNU-BAC.

Nie posiadamy schematu lecz przypuszczam że był to stabilizator 5v> 3,3v.
Musisz to jednak zweryfikować.
Jeżeli dochodzi do tego elementu napięcie 5v z TPS i druga noga połączona jest z KBC to można wysnuć wnioski jak w pierwszym zdaniu. Trzecia noga to zapewne masa.

W odpowiedzi VIP raczej to nie wygląda na stabilizator 3.3V. Dołączam dwie fotki płyty z elementem o który mi chodzi.

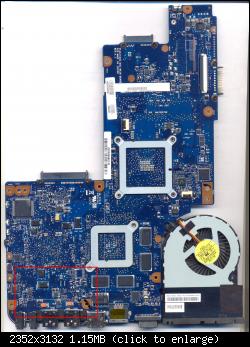

Widok ogólny podobnej płyty

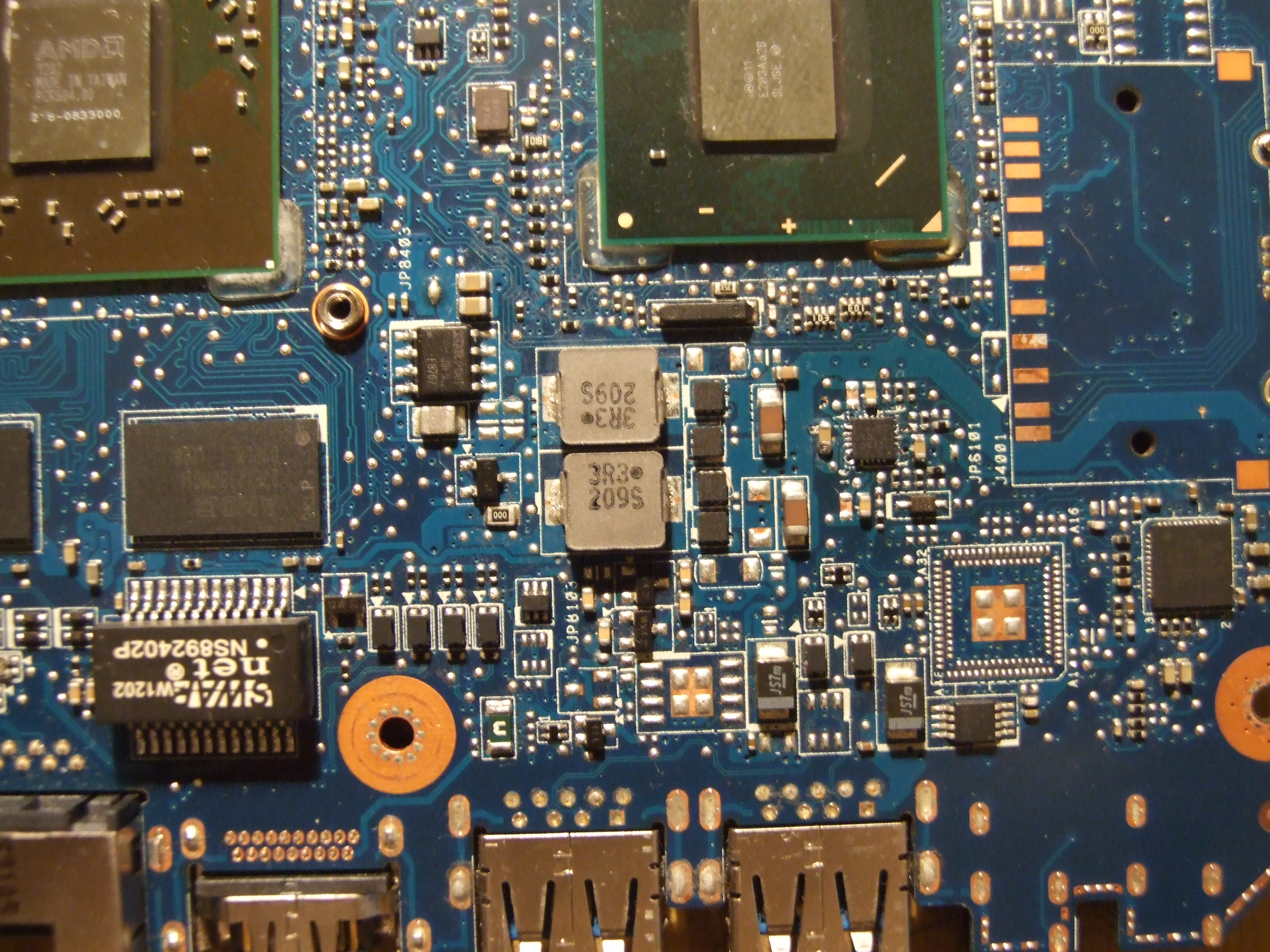

Widok szczegółowy z zaznaczonym elementem.

Jak możesz to zrób fotkę po drugiej stronie płyty na wysokości interesującego ciebie układu.

Wysyłam zdjęcie o które Pan prosił. Może nieco niewyraźne, ale z płyty oryginalnej którą naprawiam.

Niestety nie potrafię określić za co odpowiadał ten układ. Umieszczony jest blisko usb może jest z nimi jakoś powiązany?

W innej toshibie wygląda to tak, być może u ciebie układ ten spełniał podobne działanie.
Tzw. funkcja ładowania przez usb gdy komputer jest wyłączony.


Lub

Po pierwsze VIP, lazy . Serdecznie ci dziękuję za zainteresowanie się tym tematem. Trochę ubolewam że nikt więcej się nie wypowiada. Zdjęcia które zamieściłem są z podobnej płyty, chodziło mi o to żeby pokazać że taki element istnieje. Nie mogłem zrobić zdjęcia z oryginalnej płyty, bo ten element wylutowałem. Ale jeżeli istnieje taka potrzeba to wyśle zdjęcie oryginalnej płyty, bez tego elementu, ponieważ płyty nieco się różnią. Sprawdziłem czy ten element ma coś wspólnego z kontrolerem KBC (którego aplikacji też nie mogę ściągnąć). Więc tak 1 n z prawej strony u góry zgodnie z zamieszczonym zdjęciem to jest ta co przywiera 5V TPS-a, a 4 n licząc w lewo u góry ma połączenie z 83 n KBC .Tyle co mogę dodać.

Skoro nikt nie ma schematu to dobrze by było jak by kolega spisał istotne elementy, bo ja bladego pojęcia nie mam jakie tam jest kbc.
u1...
u2...

itd.

Przepraszam, nie wiem co kryje się pod tym pytaniem (żeby podać wszystkie układy u1 u2 itp)Ja zadałem według mojego mniemania jasne pytanie, w pierwszym poście, co to jest za układ czy tranzystor opisany jako ( bnu bac) Temat się rozwinął, Nadmieniłem że nie mam schematu ale Pan administrator Vogelek23 stwierdził że "Po co schemat ", tylko proszę podać jakie są napięcia na poszczególnych nóżkach kontrolera KBC. Pomierzyłem i podałem że na wskazanych nóżkach KBC oporność względem masy jest około 55kom. Odpowiedzi czy to jest dobrze czy żle od Pana Administratora nie otrzymałem Myślałem że nazwa KBC w tym laptopie jest tak oczywista że nie muszę jej podawać. Myślałem że to jest tak oczywiste, jeżeli ktoś pyta mnie o oporność na poszczególnych nóżkach, podając numery nóżek ,to i jest wiadome jaki jest kontroler KBC. .Jestem zdziwiony tym pytaniem . Podaję nazwę kontrolera KBC NPCE795LA0dx. Jeżeli potrzebne są jeszcze inne dane chętnie napiszę

-- 2 marca 2015, 03:13 --

Zagalopowałem się . Przepraszam VIP ale te pretensje to nie do ciebie . Proszę podaj jakie układy. nazwy, symbole mam podać określ, to wyślę.

BNU BAC jest to układ scalony, nie jest to tranzystor. Ze względu na małą obudowę został oznaczony kodem.
Twoje pomiary oporności w zasilaniu KBC [55kΩ] wskazują że w danej gałęzi zasilania zwarcia nie ma<> kolega administrator chciał ustalić czy KBC nie jest uszkodzony.


Odnośnie KBC:
Możliwe że kolega administrator wie jaki tam jest układ potocznie nazywany w skrócie KBC, może taką płytę naprawiał.
Ja takiej nie naprawiałem i nie wiem jaka jest obsada układowa na niej. Nie posiadamy schematu więc posiłkujemy się tym co mamy.

Z tego co widzę układy na laminacie nie są oznaczone więc moja prośba o spisanie obsady płyty że np. u1 to tps51125 była by tu bez sensu.
Jednakże gdybyś podał nazwy kluczowych układów to można podać tobie opis wyprowadzeń gdybyś takowych w GOOGLE nie znalazł.
Podałeś że KBC to NPCE795LA0dx, poszukamy na schemacie innego laptopa opisu wyprowadzeń.

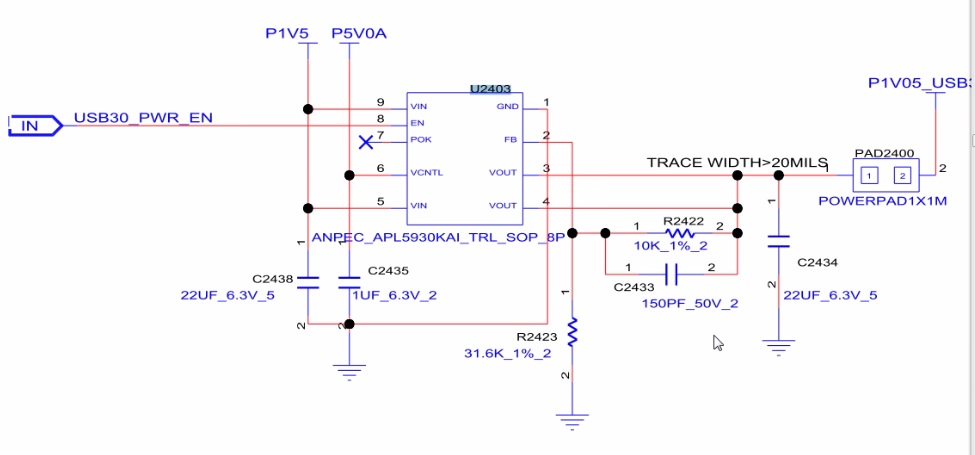

Pytałeś w pierwszym poście o układ o oznaczeniu BNU BAC, nie mając schematu można jedynie było wygdybać co to za układ i jaką rolę on pełni. Zaproponowałem dwie wersje wklejając fragmenty schematu z czego pierwsza powinna jako tako odpowiadać temu co wylutowałeś.

Bez tego układu płyta powinna się włączyć jedynie mogły by nie działać gniazda usb z braku zasilania po wylutowaniu elementu BNU BAC.
Odnośnie zasilania:
Twój temat jest chaotyczny, wszelkie informacje wydzieramy post po poście.
Można uznać że przypadkiem dowiedzieliśmy się jaki jest układ przetwornicy 3,3v-5v i jak się zachowuje.
Przetwornica ta nie działa i my nie wiemy dla czego- kolega nie podał żadnych pomiarów na kluczowych wyprowadzeniach tego układu.
Zasilanie zapewne dostaje bo pracują stabilizatory LDO.
Nie mamy informacji czy KBC jest zasilany, nie mamy informacji co się dzieje na TPS 51125, nie wiemy czy kolega podstawiał drugi czy tylko usunął zwarcie.
Nie wiem ile postów jeszcze potrzebujemy by dojść do konkretów nie marnując wzajemnie swojego czasu.

Choć odczytałem twoją wiadomość natychmiast to zmarnowałem 30 minut na odpowiedź
Nie pisz ciagle VIP itp bo żenua się robi

Możliwe że dyskusja podryfowała w nieodpowiednim kierunku. Odpowiadałem na stawiane sugestie i może z tego powodu zrobił się chaos. Ja w pierwszym pytaniu stwierdziłem, że nie mam schematu i proszę o podpowiedz co to za element o kodzie BNU-BAC. Takiej odpowiedzi jeszcze nie otrzymałem.

-- 2 marca 2015, 19:31 --

Zgodnie z sugestią że laptop bez tego elementu powinien ruszyć, zlutowałem zworkę przez którą było podawane napięcie 5V z Tps 51225 i laptop się uruchomił. Z tym że nie mogę uznać naprawy za zakończoną i oddać laptop, ponieważ ten element jakąś rolę spełnia.Czy podaje napięcie na USB ? czy zabezpiecza jak sugerowano mi na Elektrodzie. Muszę wstawić ten element lub jakiś zamiennik. Proszę o propozycję.

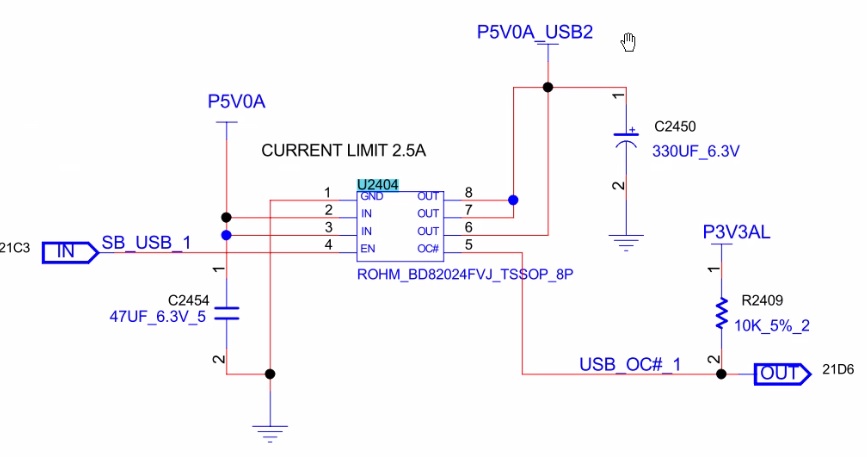

Kolego zyga56, tak jak napisał LAZY, układ scalony, o który Ci chodzi, jest związany z ładowaniem urządzeń poprzez USB. Brak schematu ale jest to układ jak na załączonym fragmencie:



Nota katalogowa podobnego układu:

http://www.datasheetlib.com/datasheet/1 ... ology.html

W niektórych wersjach płyt tego układu wcale nie ma, tak więc jeśli powodował on obciążenie dla przetwornicy a po wylutowaniu dalej laptop jest martwy, możesz kontynuować diagnostykę płyty bez niego.

Laptop uruchomiony. Dużo pomógł kolega LAZY. Najbliższy zdefiniowania elementu jest kolega Paulusplu. Napięcie 5V ,GND, wyjścia USB podanego układu SLG66684AVTR się zgadzają. Nie działa jedno gniazdo USB bez wylutowanego układu BNU. Kolega stwierdził że jeżeli będzie miał jedno gniazdo USB mniej to mu to nie przeszkadza. Dziękuję za pomoc.Zygmunt

Wystarczy podwójny dławik wlutować w miejsce BNU tak jak na obrazku wyżej widać jak idą sygnały i gniazdo zacznie współpracować.

U ciebie chyba dławika nie zastosowano był tylko BNU, więc bez niego wstawienie dławika było by konieczne.

Nie jestem pewien czy zamontowany jest podwójny dławik na płycie? Laptop już skręciłem. Pomiar robiłem między nóżką gniazda USB a punktem po wylutowanym układzie, nie śledziłem ścieżek. Czy jednak nie byłoby to większym zagrożeniem dla laptopa, przy jakimś zwarciu pinów w gnieździe USB , gdyby był sam dławik bez układu?

W twoim laptopie był tylko jeden taki układ BNU prawda?
Gniazd masz za to kilka. Czyli można by powiedzieć każde gniazdo powinno mieć swojego BNU.
Skoro tak nie jest to spełniał on inne zadanie.


Żeby temat miał sens to na koniec napisz co zrobiłeś że laptop wrócił do sprawności. Przyda się to innym gdyby mieli podobny przypadek.
