#1 Toshiba S50-B (BLID) Starting problem

przez ismailakyoltr • 26 sierpnia 2023, 10:46
Brand: Toshiba
Model: S50-B-13G / PSPQ6E

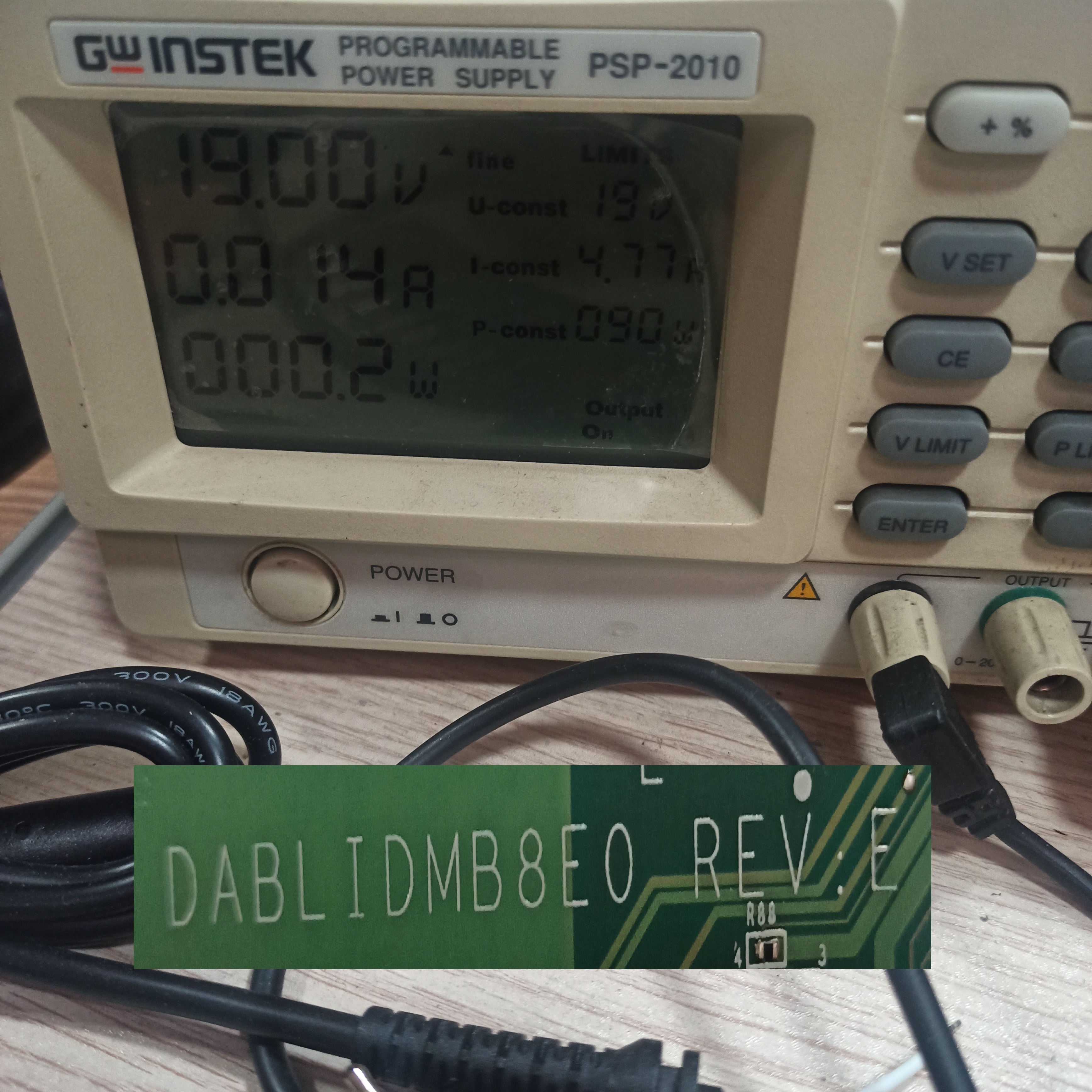

Motherboard: DABLIDMB8E0 REV: E

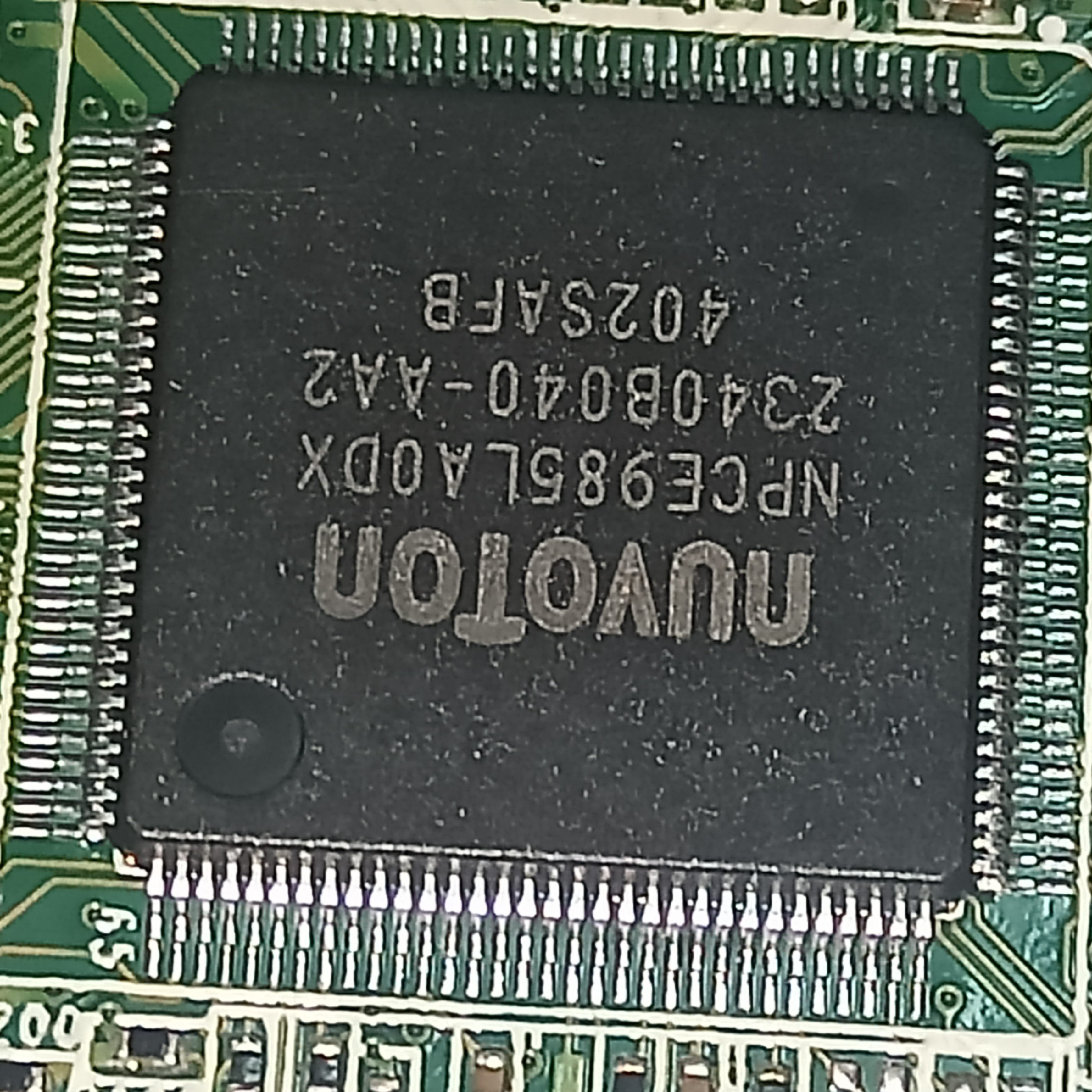

NPCE985LA0DX

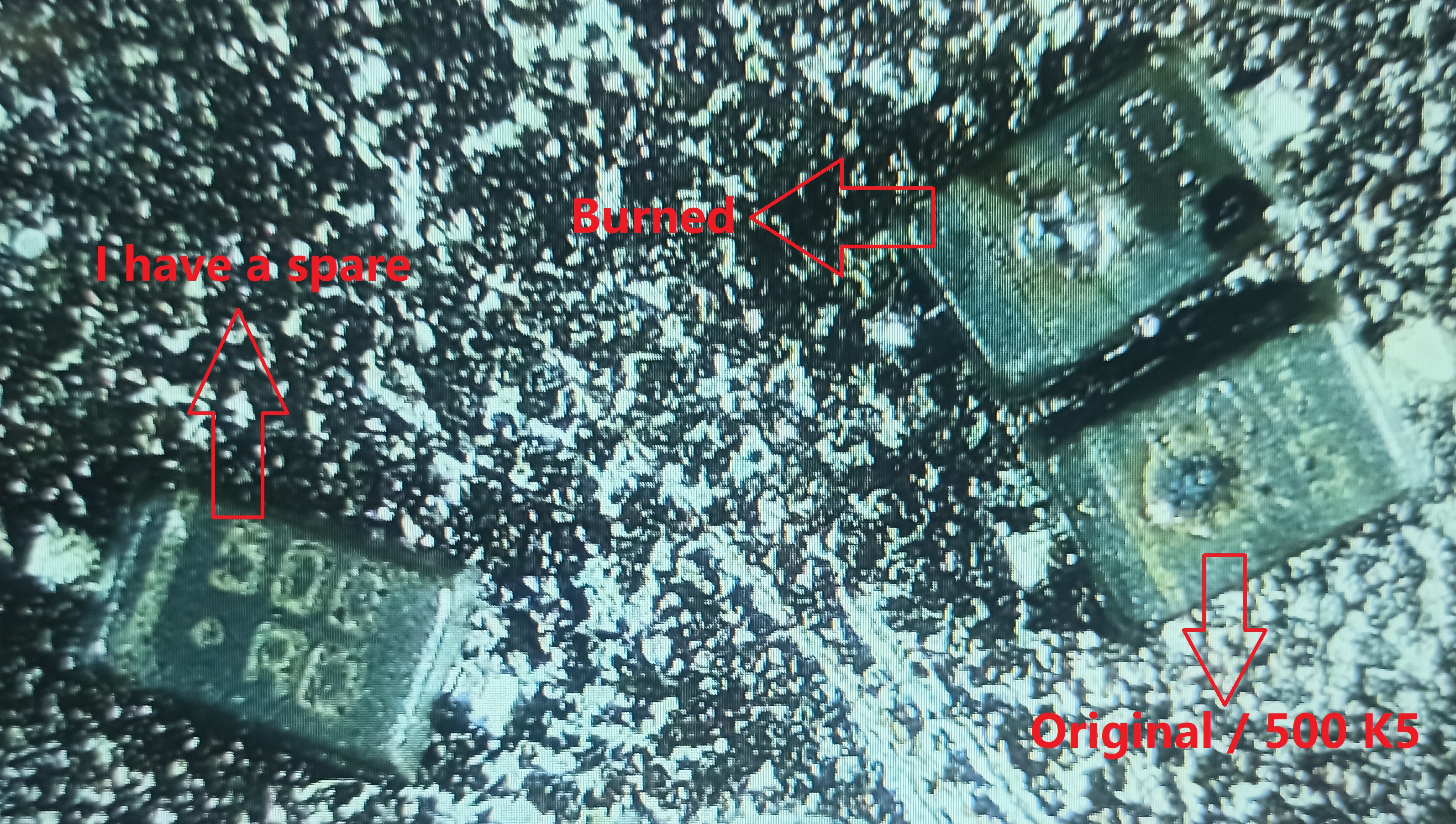

Nuvoton and D12 came as shorted. Both were replaced and D12 burned again. Now Nuvoton is solid but why is D12 burning.

Thank you.

I also have 2 donor cards and I noticed that both of them had D12 burnt out. I think it's a chronic problem.
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

Re: Toshiba S50-B (BLID) Starting problem

przez Google Adsense [BOT] • 26 sierpnia 2023, 10:46

#2 Re: Toshiba S50-B (BLID) Starting problem  [ROZWIĄZANY] 

przez Vogelek23 • 26 sierpnia 2023, 11:58
Measure the resistance to ground on cathode pad of D12 diode.

#3 Re: Toshiba S50-B (BLID) Starting problem

przez ismailakyoltr • 26 sierpnia 2023, 13:04
Vogelek23 napisał(a):Measure the resistance to ground on cathode pad of D12 diode.


Topic can be closed. Thank you. It looks like the product will be returned. Next attempts. The bios chip was removed and there was 0 v on the cathode pad of D12. I added a new diode to D12, the adapter was plugged in while there was no bios chip and it burned again. I applied 1v to the anode part, and the chipset compartment of the CPU got hot. The cathode part does not draw amperage when voltage is applied.
