#1 SVOD 3 identyfikacja elementu.

przez Jadus • 17 września 2025, 15:43

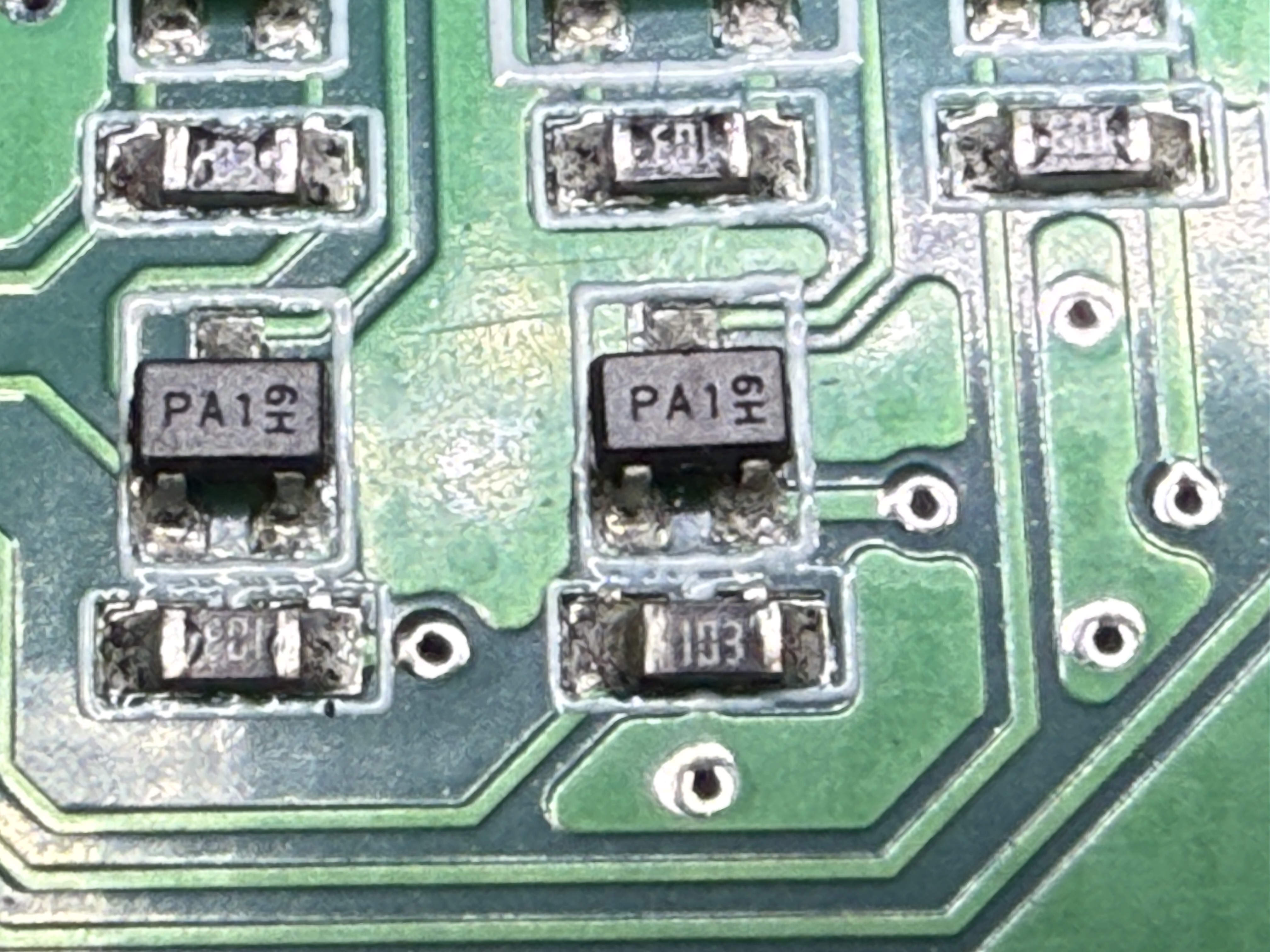

Obrazek
Problem objawia się w następujący sposób: przy próbie odczytu kości wyskakuje komunikat IC not responding. Element ma widoczne wybrzuszenie oraz inny odczyt w teście diody względem bliźniaczych obok. Proszę o identyfikację.

Re: SVOD 3 identyfikacja elementu.

przez Google Adsense [BOT] • 17 września 2025, 15:43

#3 Re: SVOD 3 identyfikacja elementu.

przez Jadus • 17 września 2025, 22:06
Jakiś zamiennik dostępny w polsce w TME albo allegro?

#5 Re: SVOD 3 identyfikacja elementu.

przez Jadus • 18 września 2025, 10:53
Z dostawą za 80 zł :D

#7 Re: SVOD 3 identyfikacja elementu.  [ROZWIĄZANY] 

przez Vogelek23 • 18 września 2025, 11:44
PA1 to tranzystor DMG1013UW w obudowie SOT323 (SC-70). W TME masz dostępny oryginał: https://www.tme.eu/pl/details/dmg1013uw ... orporated/

#8 Re: SVOD 3 identyfikacja elementu.

przez carrneiro • 18 września 2025, 13:56
Vogelek23 napisał(a):PA1 to tranzystor DMG1013UW w obudowie SOT323 (SC-70). W TME masz dostępny oryginał: https://www.tme.eu/pl/details/dmg1013uw ... orporated/

W takim wypadku powieliłem błędne informacje stąd: uszkodzony-programator-svod-3-co-to-za-element-t70012.html

#9 Re: SVOD 3 identyfikacja elementu.

przez Vogelek23 • 18 września 2025, 14:05
W tamtym wątku autor określił obudowę jako SOT23 - i rzeczywiście, zaznaczony przez autora element (a właściwie miejsce po nim) to DMN2300U w obudowie SOT23, jedyny SOT23 w tej grupie tranzystorów. W tym przypadku jednak to nie jest ten sam tranzystor, więc powieliłeś informacje poprawne, ale błędnie zidentyfikowałeś element.

#10 Re: SVOD 3 identyfikacja elementu.

przez Jadus • 22 września 2025, 13:09
Po wymianie na DMG1013UW tak jak napisał Vogelek SVOD ożył. Dziękuję bardzo.
