... Jeśli powyższe działania nie przyniosą poprawy, w tych płytach jest jeszcze kilka rzeczy, które powodują problemy: [list][*]kondensator EC3 NEC/TOKIN pod gniazdem procesora (z drugiej strony płyty) - jego wartość to 1000uF/2,5V. Można zamiennie zastosować popularne kondensatory tantalowe, 6x ...

wojpatr napisał(a):Zastanawiam się nad wymianą go na kondensatory tantalowe. Pytanie na jakie wartości,

... oczywiście też, BIOS podstawiony, napięcia poprawne, pod termowizją nic się nadmiernie nie nagrzewa. Zauważyłem przy profesorze kondensator NEC Tokin który kiedyś wymieniałem masowo w starych Toshibach. Dawno już go nie widziałem w nowszych konstrukcjach :) Kiedyś NEC Tokin-y powodowały podobne ...

Yes, the NEC/TOKIN capacitor is very likely damaged. Replace it with a four pieces of tantalum capacitors 220µF/2.5V. Jak powinny byc umiejscowione te kondensatory ? [ Obrazek ] czy? [ Obrazek ] As on the second picture (the side ...

Yes, the NEC/TOKIN capacitor is very likely damaged. Replace it with a four pieces of tantalum capacitors 220µF/2.5V. Jak powinny byc umiejscowione te kondensatory ? https://www.elvikom.pl/pictures/thumbs/00060989.jpg czy? https://www.elvikom.pl/pictures/thumbs/00060990.jpg

Hello!

Yes, the NEC/TOKIN capacitor is very likely damaged. Replace it with a four pieces of tantalum capacitors 220µF/2.5V.

Laptop: Samsung NP-S3511 MB: Jinmao-L Rev: 1.2 Procesor: Intel Pentium Dual-Core P6200 Laptop nie ... wcześniej zainstalowany Windows 7 i ten się ładował. Na tej płycie jest kondensator NEC/TOKIN pod podstawka procesora. Miałem kiedyś podobny problem ze znanym przypadkiem z Toshiby ...

Laptop śmiga , okazało się że NEC tokin jest uszkodzony wlutowałem używane 4x330uf . Dziękuję za pomoc.

Replace the NEC/TOKIN capacitor under the CPU (on another side of the board).

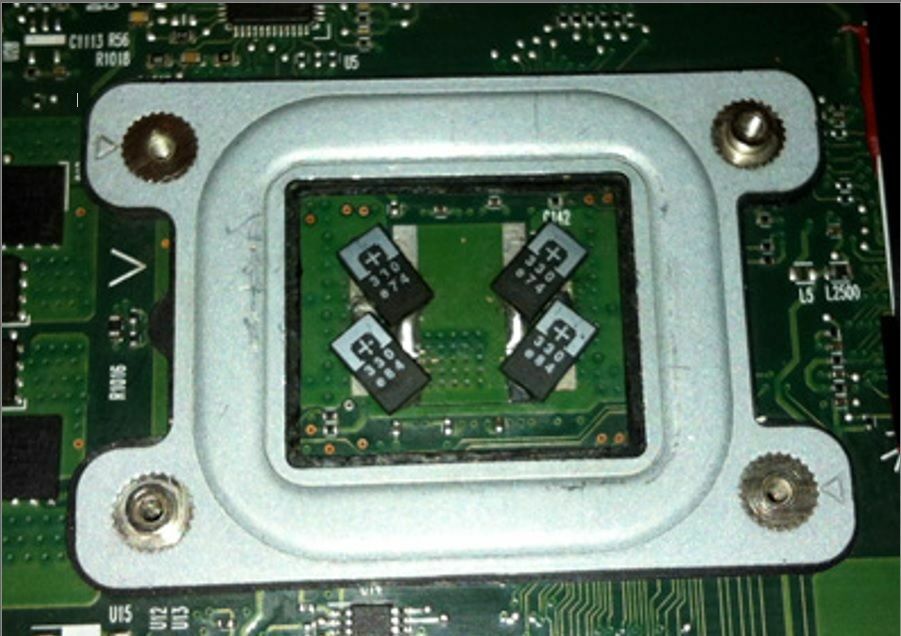

As a substitute, solder 4 pieces of 220µF/2.5V tantalum polymer capacitors (similar as on the following picture).

Dolutowałem kondensator 330uF do padów połączonych z kondensatorem NEC/TOKIN i wygląda na to, że to rozwiązało problem. Laptop od kilku godzin działa na zasilaczu. Dziękuję za pomoc

Laptop czasem uruchamia się na zasilaczu na moment. Zauważyłem, że gdy uruchomi się poprawnie to napięcie na NEC/TOKIN wynosi 1.33V natomiast gdy nie działa napięcie wynosi 0V. W załączniku napięcia na cewkach.

Witaj, polecałbym Ci jednak sprawdzić tego NEC TOKIN, miałem kiedyś laptopa z dokładnie takim samym zachowaniem i po wymianie na 4 kondensatory tantalowe 330uF usterka ustąpiła.

Czy ta usterka może mieć jakiś z związek z tym, że na tej płycie występuje kondensator NEC/TOKIN? Probably not. Jeżeli próbuje uruchomić go na zasilaczu to logo Samsunga mignie na dosłownie sekundę i zgaśnie, a kontrolki dalej świecą. Measure the voltages to ground on ...

... Samsunga 19V 3,16V na którym laptop również nie działa. Czy ta usterka może mieć jakiś z związek z tym, że na tej płycie występuje kondensator NEC/TOKIN? Wiem, że bywały z nimi problemy.

... wykonania pomiarów cewek ponownie zwarło linie zasilania.Z niewiadomych przyczyn zwarł się jeden z 4 kondensorów które podmieniłem zamiast NEC Tokin OD108(EC1001) oraz tranzystor 6414A (Q6) który również był nowy. Po ponownej wymianie laptop się uruchomił wyświetlając informacje o braku dysku,pozostaje ...

Witam po dłuższej nieobecności.Kondensator NEC Tokin wymieniony na 4 tantalowe 330uF,zwarcie masy z cewkami L1 ,L2 ustało,lecz Tranzystory Q4 i Q5 nadal mają zwarte źródła do mas

... można używać na całej płycie ,czy nie wywoła to zwarć ?, podając napięcie 1,5V bezpośrednio na cewkę L3 lub L4 (najlepiej od strony kondensatora TOKIN) -przepraszam, miałeś na myśli L 2/L3 czy L 3/L4 bo L 4 nie ma zwarcia do masy .do ilu mogę maksymalnie ustawić ograniczenie prądu w puncie podpięcia ...

... zwarciową, opisaną w dziale SZKOLENIA (Szkolenie nr 1), podając napięcie 1,5V bezpośrednio na cewkę L3 lub L4 (najlepiej od strony kondensatora TOKIN). Przypuszczam, że faktycznie ten kondensator jest uszkodzony, więc podczas próby zwarciowej sprawdź szczególnie, czy ten kondensator się nie ...

Problem stary jak świat. Poczytaj tu:
search.php?keywords=Samsung+tokin

Wymiana NEC TOKIN 0E687 na 4x330uF 2,5V, pomogło laptop działa poprawnie.
