#1 Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez energy12 • 8 grudnia 2022, 00:31
Witam.
Mam problem z diagnozą Samsunga RV510 płyta główna MODEL: SCALA-15UL CODE: BA41-01322A REV: MP1.0 ,
tak wiem stary nikomu niepotrzebny laptop w 2022r. biorę go na naukę w
naprawach . Laptop uruchamia się na 1-2s logo biosu i reset , po resecie
potrafi sam się ciągle restartować , raz na 100 prób potrafił się dłużej
uruchomić ale po chwili reset .Ładowarka daje napięcie 19.33v po włączeniu
spada do 19.22v . Uruchamiany bez osprzętu sam ram, procesor. Napięcie 3.3v
i 5v nie występuje od razu po podłączeniu ładowarki tylko po włączeniu ,
które na moje są zaniżone. Pomiary jakie zrobiłem :

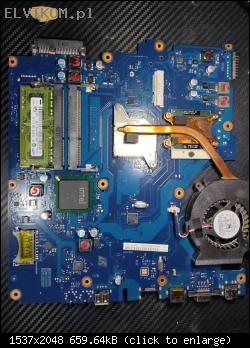

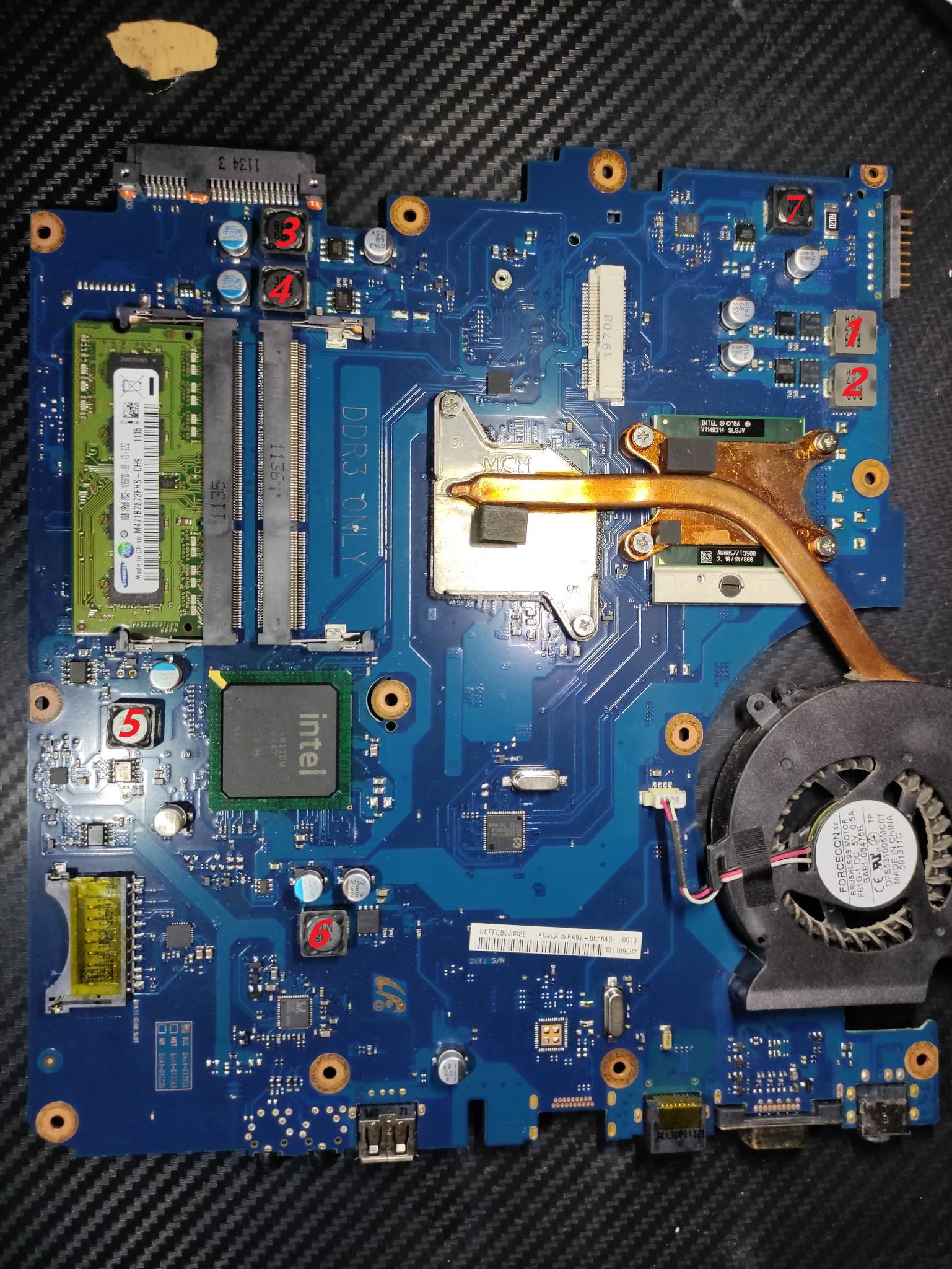

Obrazek
1. 35 Ohm 1.07v skok pod koniec gdy sie resetuje 1.17v
2. 35 Ohm 1.02v skok pod koniec gdy sie resetuje 1.24v
3. 10K Ohm 5.05v skok pod koniec gdy sie resetuje 5.11v
4. 2.05K Ohm 3.11v skok pod koniec gdy sie resetuje 3.28v
5. 1.72K Ohm 1.18v skok pod koniec gdy sie resetuje 1.49v
6. 14.2 Ohm 1.07v stałe napięcie
7. 475K Ohm 0.3v napięcie szczątkowe gdy nie ma baterii
Clear cmos wykonany nic nie pomogło . Na myśl przychodzi mi padnięty most?

Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez Google Adsense [BOT] • 8 grudnia 2022, 00:31

#2 Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez Vogelek23 • 8 grudnia 2022, 01:12
1. Czy masz zamontowany dysk z działającym systemem?
2. Wstrzymaj się z tym mostem i najpierw wyklucz dużo mniej kosztowne tematy, jak np. wsad BIOS - próbowałeś programować? Jeśli nie, sprawdź ten wsad: bios-samsung-np-rv510-scala-15ul-ba41-01324a-t32006.html

#3 Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez energy12 • 8 grudnia 2022, 11:50
Vogelek23 napisał(a):1. Czy masz zamontowany dysk z działającym systemem?
2. Wstrzymaj się z tym mostem i najpierw wyklucz dużo mniej kosztowne tematy, jak np. wsad BIOS - próbowałeś programować? Jeśli nie, sprawdź ten wsad: bios-samsung-np-rv510-scala-15ul-ba41-01324a-t32006.html

Ad.1 Dysk jest z systemem ale nie ma różnicy czy wpięty czy nie i tak wywala zaraz po ikonie bios.
Ad.2 Zamawiam programator i spróbuję .
Wsad bios może tak zaniżać napięcia ?

#4 Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez Vogelek23 • 8 grudnia 2022, 19:28
energy12 napisał(a):Wsad bios może tak zaniżać napięcia ?
To zależy, z której strony cewki mierzysz napięcie - jeśli od strony kluczy a miernik jest miernej jakości, to wskazania będą niemalże losowe. Jedyny prawidłowy pomiar napięcia na cewce przetwornicy to pomiar od strony obciążenia (kondensatorów filtrujących).

#5 Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia  [ROZWIĄZANY] 

przez matic • 8 grudnia 2022, 22:17
Replace the NEC/TOKIN capacitor under the CPU (on another side of the board).
As a substitute, solder 4 pieces of 220µF/2.5V tantalum polymer capacitors (similar as on the following picture).
Obrazek

#6 Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez energy12 • 14 grudnia 2022, 10:13
Laptop śmiga , okazało się że NEC tokin jest uszkodzony wlutowałem używane 4x330uf . Dziękuję za pomoc.

Re: Samsung RV510 - Restart po 1-2s włączenia , niskie napięcia

przez Google Adsense [BOT] • 14 grudnia 2022, 10:13
