#1 Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu

przez bumper1 • 10 lipca 2025, 11:26
Model: Razer Blade 15 RZ09-0328
Platforma: DA550-MB MP V4.0 20200227

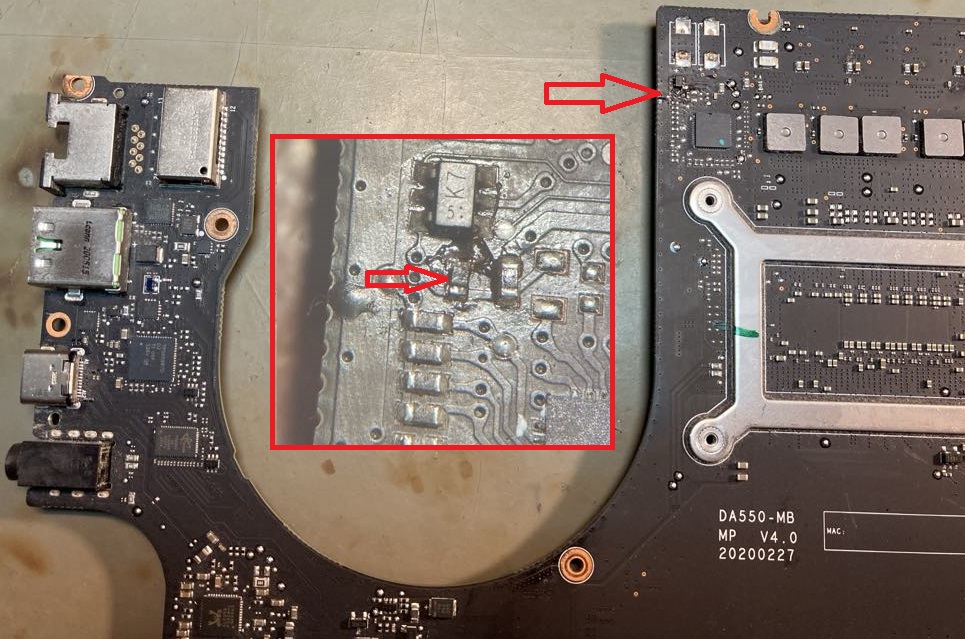

Laptop po zalaniu. Proszę o pomoc w ustaleniu wartości skorodowanego rezystora ze zdjęcia.

Obrazek

Re: Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu

przez Google Adsense [BOT] • 10 lipca 2025, 11:26

#2 Re: Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu

przez matic • 11 lipca 2025, 11:33
Hello!

Clean this area of the board with IPA and post a clear picture with visible copper traces connected to this resistor.
Also post a picture with visible markings on the QFN chip next to this area.

#3 Re: Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu

przez bumper1 • 11 lipca 2025, 12:52

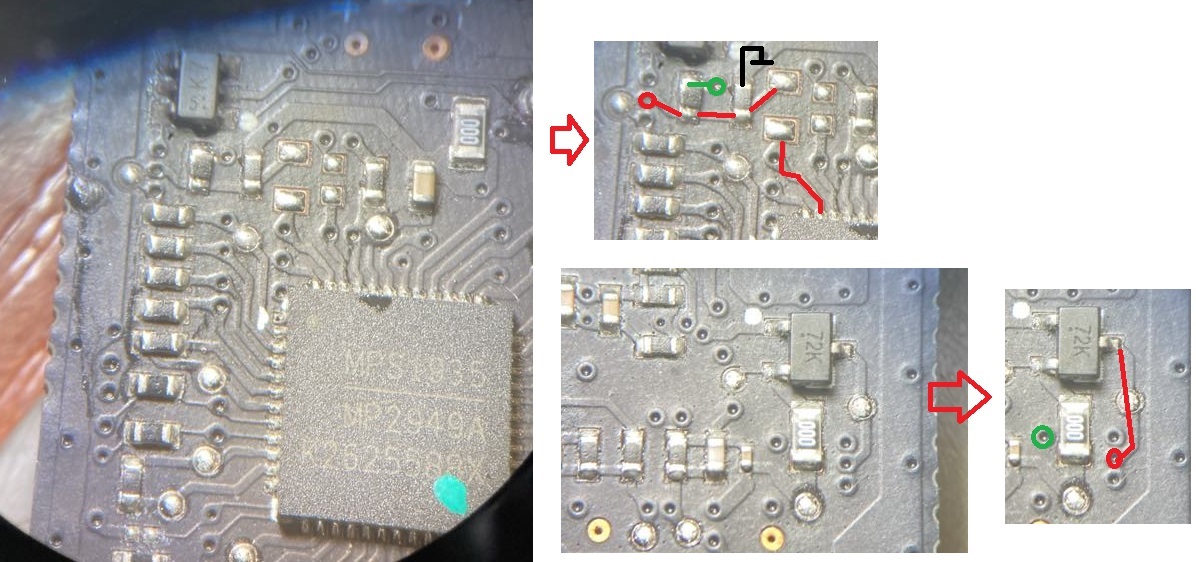

Top and bottom side. Red and green are only connections to this resistor (black GND). Chip marking "MPS1935 MP2949A K2625588X".

Obrazek

edit:
Green pad is connected to VIN. Resistor connected to ground is 133 kΩ. Maybe my resistor is 2 MΩ (like on ASUS GX701 or ACER ZGL next to MP2949A)? But is not connected to pin47 of MP2949A here.

#4 Re: Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu  [ROZWIĄZANY] 

przez matic • 11 lipca 2025, 14:45
bumper1 napisał(a):But is not connected to pin47 of MP2949A here.
Check, if pin 3 of the transistor marked "72K" is connected to pin 47 of the MP2949A.
If so, the value of the resistor you are looking for is definitely 2MΩ/1%, package 0402.

Transistor "72K" pinout:
Obrazek

#5 Re: Razer Blade 15 RZ09-0328 DA550-MB - identyfikacja elementu

przez bumper1 • 12 lipca 2025, 13:00
matic napisał(a):Check, if pin 3 of the transistor marked "72K" is connected to pin 47 of the MP2949A.

Yes it is. I replaced it with 2MΩ 1% .Now I have 0,82 V on cpu coils and picture on the screen.
Thank you again MATIC!
