Sposoby na Bga - sita podnoszone.

Witam zaczynam uczyć się reballingu i problem stwarza mi podnoszenie sita. Po podniesieniu część kulek zostaje na sitku. Co zrobic by wszystkie zostały na układzie? Jaki flux do tego najlepszy?

Jak najcieńsza warstwa topnika na układzie i sito wyczyszczone ipą przed położeniem. Nic nie powinno zostawać.

tylko że sito przed skrecęniem trzeba położyć na układ i dopiero dopasować dziurki do padów może wtedy sie troszkę fluxu w dziurki dostać i już może być problem.

Więc trzeba w lepsze sita zainwestować. Np: http://sklep.pccenter.pl/index.php?cat= ... VIDIA.html

dodommc написав:Jak najcieńsza warstwa topnika na układzie i sito wyczyszczone ipą przed położeniem. Nic nie powinno zostawać.

rozumiem że ipa to alkohol izopropylowy?

as80 написав:

dodommc написав:Jak najcieńsza warstwa topnika na układzie i sito wyczyszczone ipą przed położeniem. Nic nie powinno zostawać.

rozumiem że ipa to alkohol izopropylowy?

http://en.wikipedia.org/wiki/Isopropyl_alcohol

IPA - alkohol izopropylowy

--
Pozdrawiam,
demeo

Witam!
Nie napisał kolega jakie ma sita i stolik do nich. Podejrzewam że z takim stolikiem:
http://diolut.pl/stacja-napraw-uchwyt-d ... -3459.html
lub takim:
http://diolut.pl/ramka-mocujaca-do-sit- ... -3745.html

Początkowo też mnie trafiało jak kulki zostawały w sicie zamiast na układzie niezależnie od ilości topnika. Dobrym sposobem żeby ramka z sitem siadała równo nad układem bez kombinowania z dystansami okazało się przyklejenie kilku warstw taśmy izolacyjnej na ramce lub na obrzeżu podstawki tak żeby kulka nie wystawała z otworu w sicie. Znacznie ułatwiło to ustawianie kulek i zbieranie ich nadmiaru. Najmniejsze kulki jakie stawiałem w ten sposób to były 0,4mm. Oczywiście czyste sito to podstawa.
Pozdrawiam!

as80 написав:tylko że sito przed skrecęniem trzeba położyć na układ i dopiero dopasować dziurki do padów może wtedy sie troszkę fluxu w dziurki dostać i już może być problem.

Możesz najpierw dopasować układ, a potem posmarować go fluxem.

Ramkę mam taką
http://lutownicze.pl/pl/narzedzia/457-r ... yczna.html
Natomiast sita kupione razem z ramką w promocji bo brałem tam też stację lutowniczą cena 640zł za sita i ramkę, sit mam całą stertę - ułożone jedno na drugim daje wysokość około 8-10cm. Niema nazwy firmy są tylko numery sir np NO 223 oraz nazwa układu np LE82PM965 i grubość kul 0.50MM

Witam!
Mam to samo . Do kul 0,5 trzy-cztery warstwy taśmy izolacyjnej na ramce trzymającej sito i problem z fluxem na sicie powinien zniknąć.

Jak dla mnie szkoda czasu na sita z pccenter, nie mówiąc o funduszach.
Zwykłe sita do grzania bezpośredniego trochę wprawy i w kilkadziesiąt sekund układ zakulkowany.
Pomocne mogą być dwie kulki na układzie, albo pęseta i oczywiście podgrzewacz.
Jak kulki nie wskoczą można podlać topnikiem, osobiście polecam brown flux.
Praktyka.... jeszcze raz praktyka !
Powodzenia

Ramka powinna mieć śruby wkręcane w dolny element tak, aby można było ustawić, aby sito było minimalnie nad układem i nie dotykało go, wtedy flux nie brudzi sita i jeśli sito jest czyste żadna kulka nie ma prawa zostać.

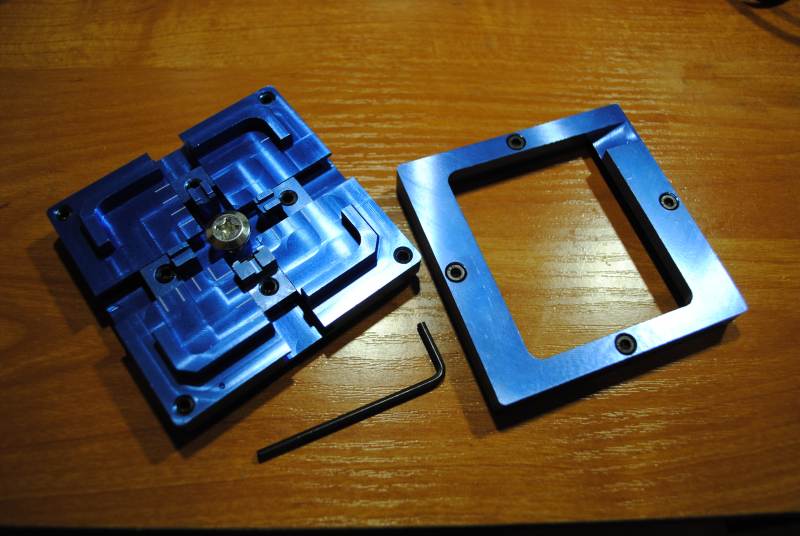

na zdjęciu:

W elemencie po lewej są to śruby po rogach, które wkręcamy od dołu.
Ramka musi być regulowana w pionie, gdyż układy mają różną grubość i jeden będzie głęboko pod sitem, zaś inny grubszy będzie sito podpierał brudząc sito przez co uniemożliwiając kulkom dotknięcia układu.
