#1 ASUS X71A / M70V - nie włącza się

przez grigoriii • 15 marca 2012, 21:15
Witam serdecznie,
jest to mój pierwszy post tutaj z prośbą o pomoc w naprawie sprzętu i mam nadzieję że będzie on zgodny z regulaminem forum.

Jak w temacie laptop Asus X71A, płyta główna model M70V (REV:2.2).

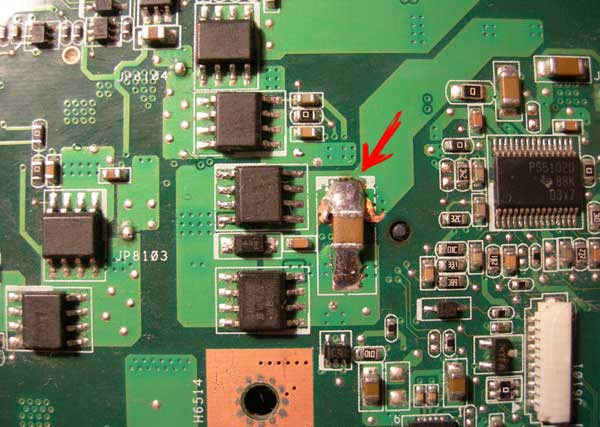

W laptopie nastąpiło zwarcie na kondensatorze w okolicach układu TPS51020, (brak na płycie oznaczeń elementów), kondensator pokazany na zdjęciu:
Obrazek

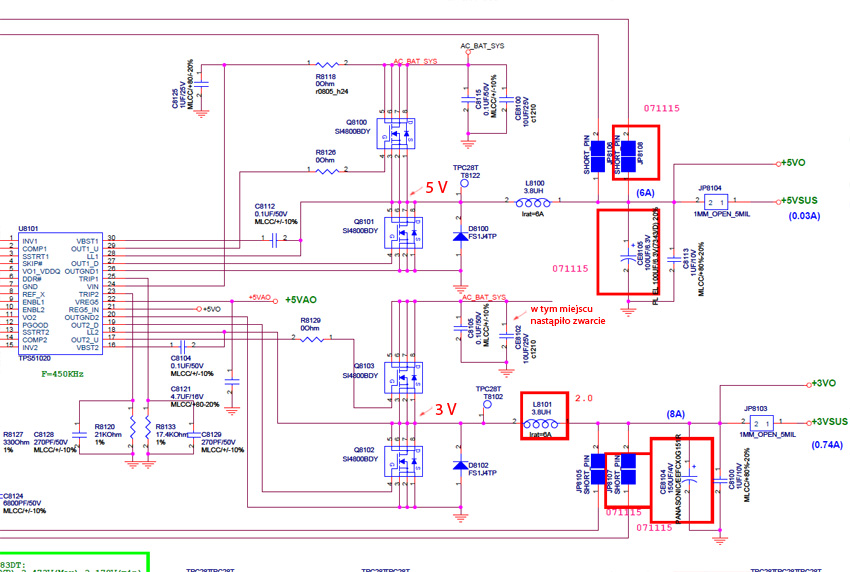

Posiłkując się schematem z Laptopa ASUS M50VM namierzyłem ten kondensator, wartość 10uF (C1210).
Obrazek

Laptop po naciśnięciu przycisku power nie włącza się, jest tylko krótkie błyśnięcie diodą.

Podłączyłem zasilacz i po dokonaniu pomiarów okazuje się że są napięcia +5VO/+5VSUS i +3VO/+3VSUS które znikają właśnie po włączeniu przycisku power, na płycie nic się nie grzeje, TPS51020 jest prawie zimny ale czuć że troszeczkę nabiera temperatury.

Napięcia na TPS51020:
n5 - 5.11V
n.9/10 - 3.28V
n.12 - 3.3V
n.22 - 5.09V

po włączeniu przycisku power brak napięcia na: n5 / n12

Proszę o wsparcie w tej sprawie, pozdrawiam.
