#1 MacBook A1278 (13`3 calowiec). Identyfikacja elementów

przez pocinas • 29 listopada 2011, 23:24
Platforma: Brak nadruku na laminacie, po wyszukaniu w internecie najprawdopodobniej jest to 820-2327-A
Dodatkowe oznaczenia: 21PG7MB0020 oraz M97-074657
CPU: Intel P8600
Most.: MCP79MXT-B2

Płyta po zalaniu i małej korozji.

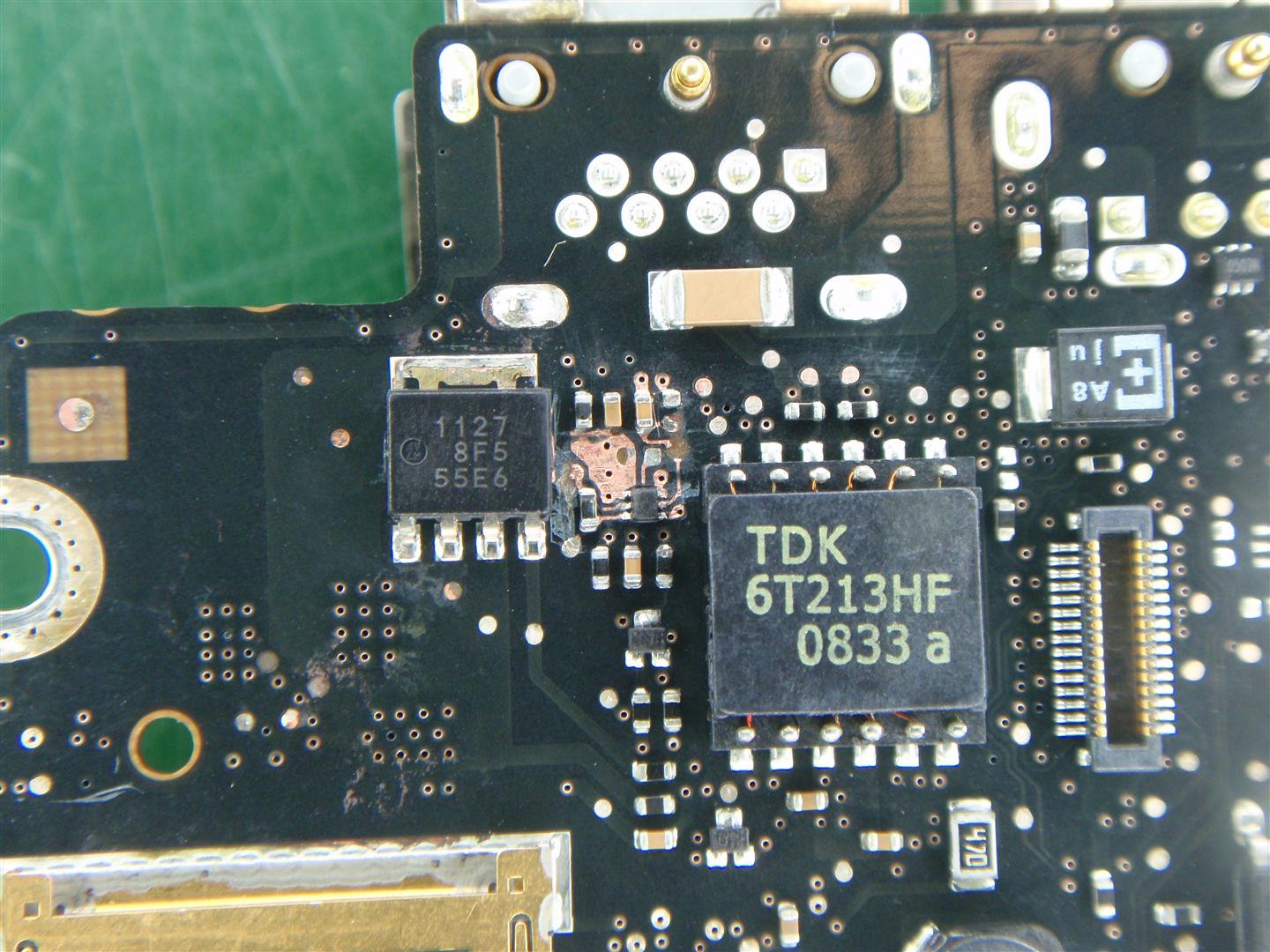

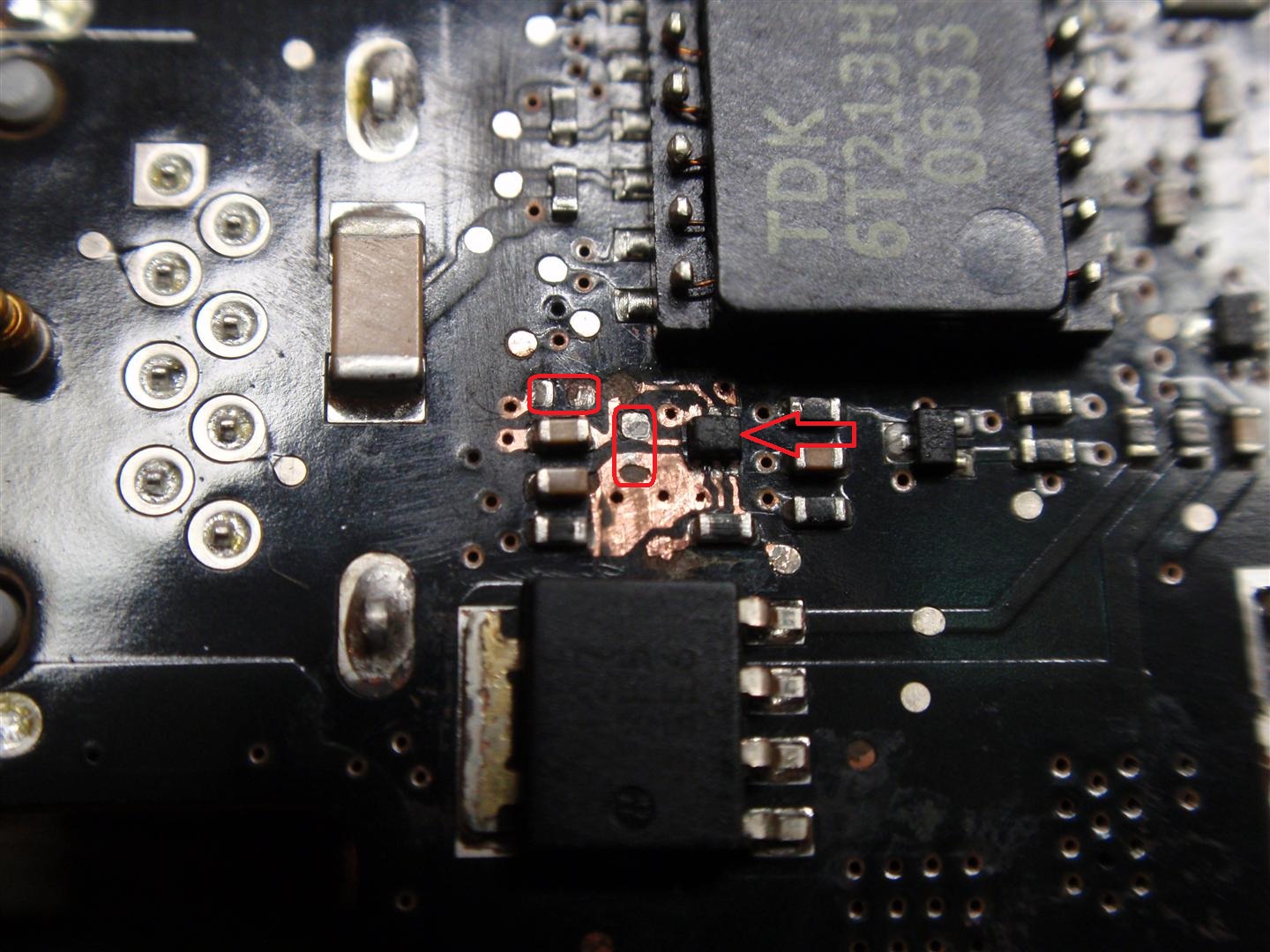

Po wymyciu, zakorodowanego miejsca brakują elementy jak na fotach.

Obrazek

Zwracam się do kolegów o podanie oznaczeń elementów, ich wartości oraz i kawałek tego schematu.

Dzięki
Rafał

Re: MacBook A1278 (13`3 calowiec). Identyfikacja elementów

przez Google Adsense [BOT] • 29 listopada 2011, 23:24

#2 Re: MacBook A1278 (13`3 calowiec). Identyfikacja elementów

przez arvika • 30 listopada 2011, 00:04
Element 6 nóżkowy Q6910 - NTUD3127CXXG.
Na lewo - R6911 180K 5% 1/16W MF-LF 402
kolejny na lewo - R6910 1K 5% 1/16W MF-LF 402

Obrazek

#3 Re: MacBook A1278 (13`3 calowiec). Identyfikacja elementów

przez pocinas • 30 listopada 2011, 00:39
Obrazek
