#1 Lenovo M80q. Identyfikacja elementów.


przez carrneiro 3 września 2024, 12:16
Witam.
Urządzenie jak w tytule.
MB- iQ4XOIL
Zakładam, że są to tranzystory na zasilaniu mostu?!?
Potrzebuje identyfikacji.
Brak schematu, BV…

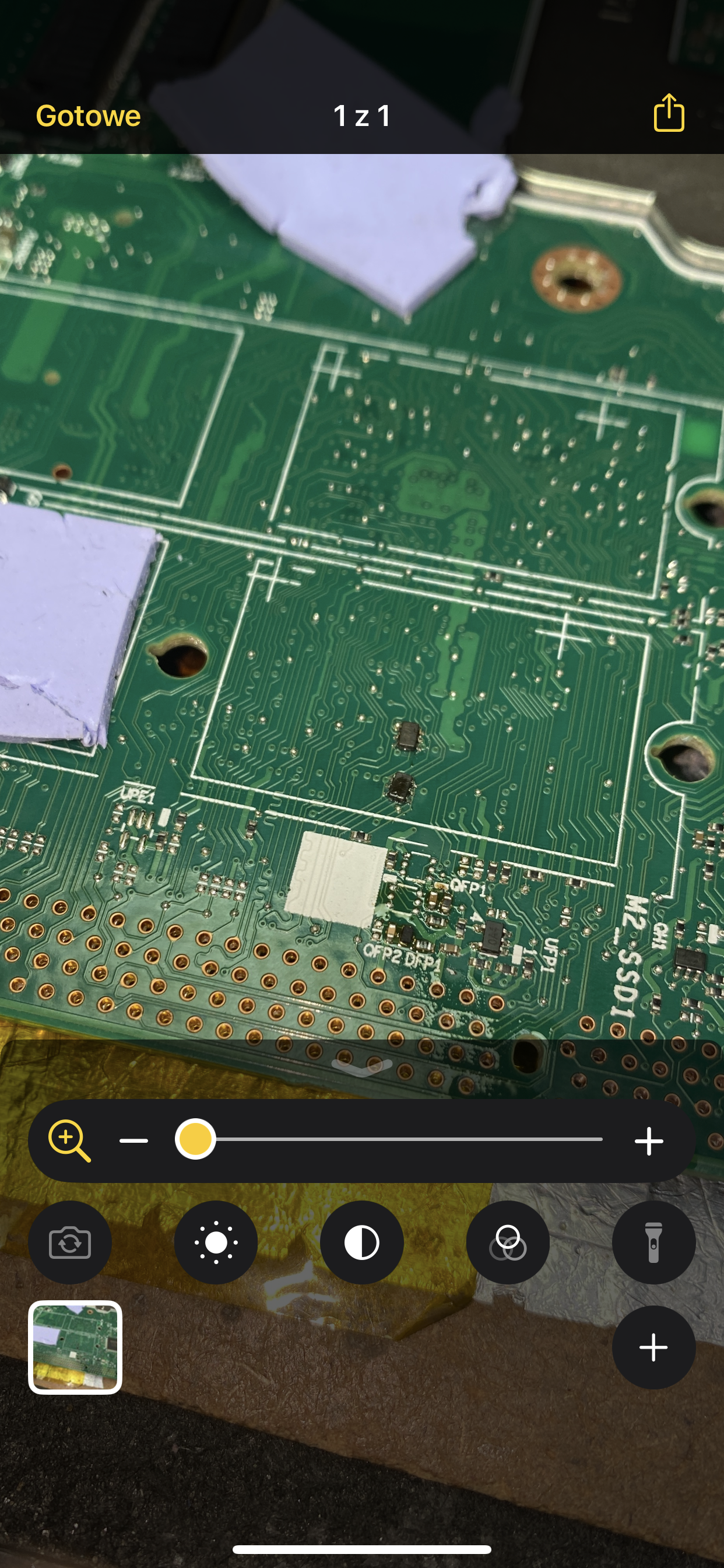

Na laminacie QFP1, QFP2;
Obrazek
Proszę o pomoc.
Pozdrawiam.

Re: Lenovo M80q. Identyfikacja elementów.


przez Google Adsense [BOT] 3 września 2024, 12:16

#2 Re: Lenovo M80q. Identyfikacja elementów.


przez matic 3 września 2024, 13:05
Hello!

Please, post a clear picture with visible markings on these components.

Edit:
carrneiro napisał(a):MB- iQ4XOIL
Are there any other markings on the board? For example NM-C621?
If so, the schematic is available ***Here***.

In this case QFP1 = QFP2 = L2N7002KDW1T1G

Datasheet attached.



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
