Hello;
There is no voltage in the area marked with the yellow arrow. However, the PC's HDMI and VGA port outputs are working normally and displaying an image. There is a faint image on the LCD screen, but the backlight is not on. I cannot find where the 19v is coming from to pins 17-18-19(marked with the yellow arrow) in the J29 socket.
Thanks.
There is no voltage in the area marked with the yellow arrow. However, the PC's HDMI and VGA port outputs are working normally and displaying an image. There is a faint image on the LCD screen, but the backlight is not on. I cannot find where the 19v is coming from to pins 17-18-19(marked with the yellow arrow) in the J29 socket.
Thanks.
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.

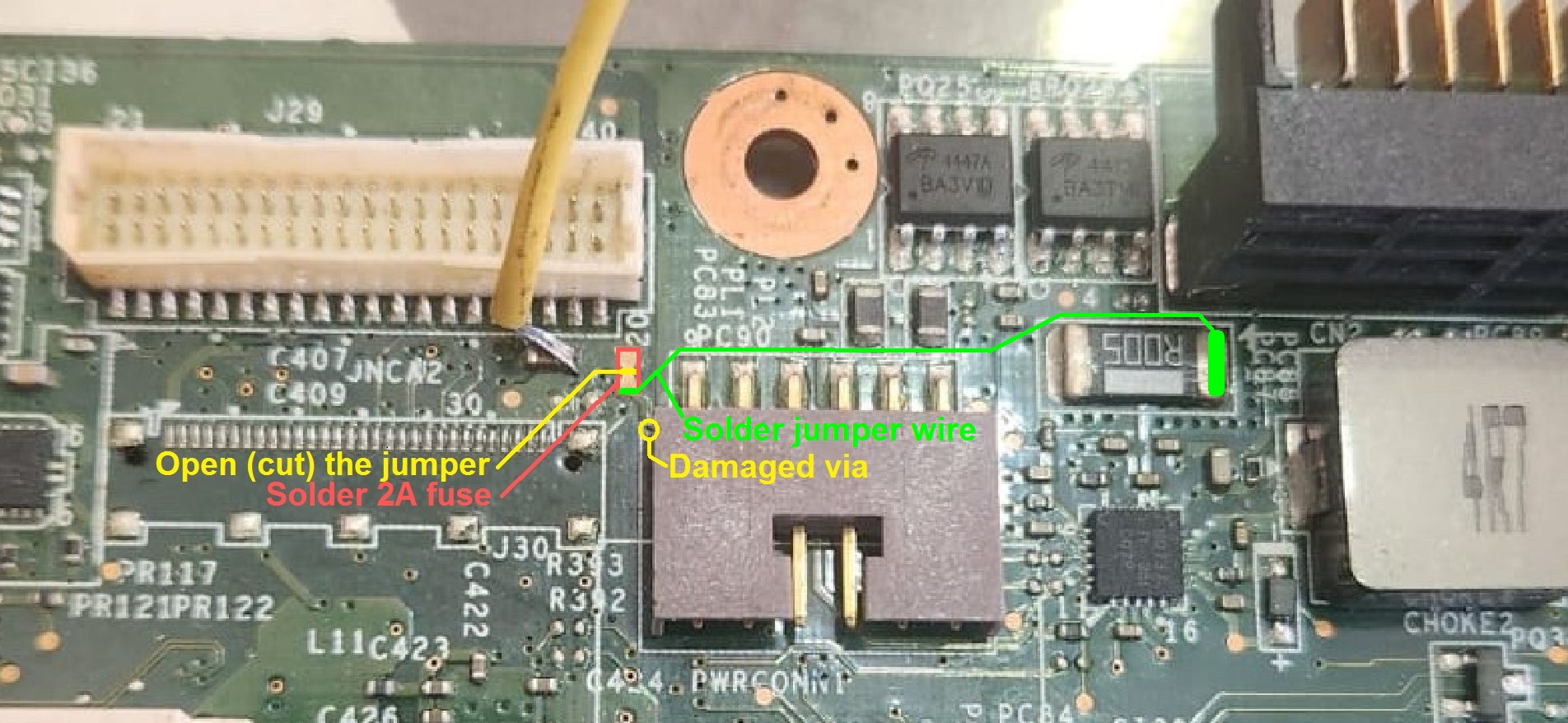

The via marked in yellow is most likely damaged, or the copper trace inside the PCB is damaged.
Open (cut) the jumper as marked in yellow and solder a 2A fuse (package 0603) to the place of this jumper. Then solder the jumper wire as marked in green.
There is no fuse on this board originally, but I recommend one for a better level of protection. The fuse voltage rating must be at least 25Vdc.

Open (cut) the jumper as marked in yellow and solder a 2A fuse (package 0603) to the place of this jumper. Then solder the jumper wire as marked in green.
There is no fuse on this board originally, but I recommend one for a better level of protection. The fuse voltage rating must be at least 25Vdc.
