#1 MSI GE70 MS-17571 VER.1.1 LCD backlight is not working

da bursa1616 • 23 ottobre 2025, 15:29
Hello; I installed the wrong LVDS cable. LVDS 19V line short circuit. There is no 19V line. There is no LVDS 19V on the MS-17571 motherboard. I couldn't find where this 19V comes from. Which circuits should I check? Thank you. What can I do.

Re: MSI GE70 MS-17571 VER.1.1 LCD backlight is not working

da Google Adsense [BOT] • 23 ottobre 2025, 15:29

#2 Re: MSI GE70 MS-17571 VER.1.1 LCD backlight is not working

da Vogelek23 • 23 ottobre 2025, 23:32
Please post a clear photo of an LVDS on-board connector (J29 or J30, depending on your config) with approx. 2cm surrounding area.

#3 Re: MSI GE70 MS-17571 VER.1.1 LCD backlight is not working

da bursa1616 • 24 ottobre 2025, 10:08

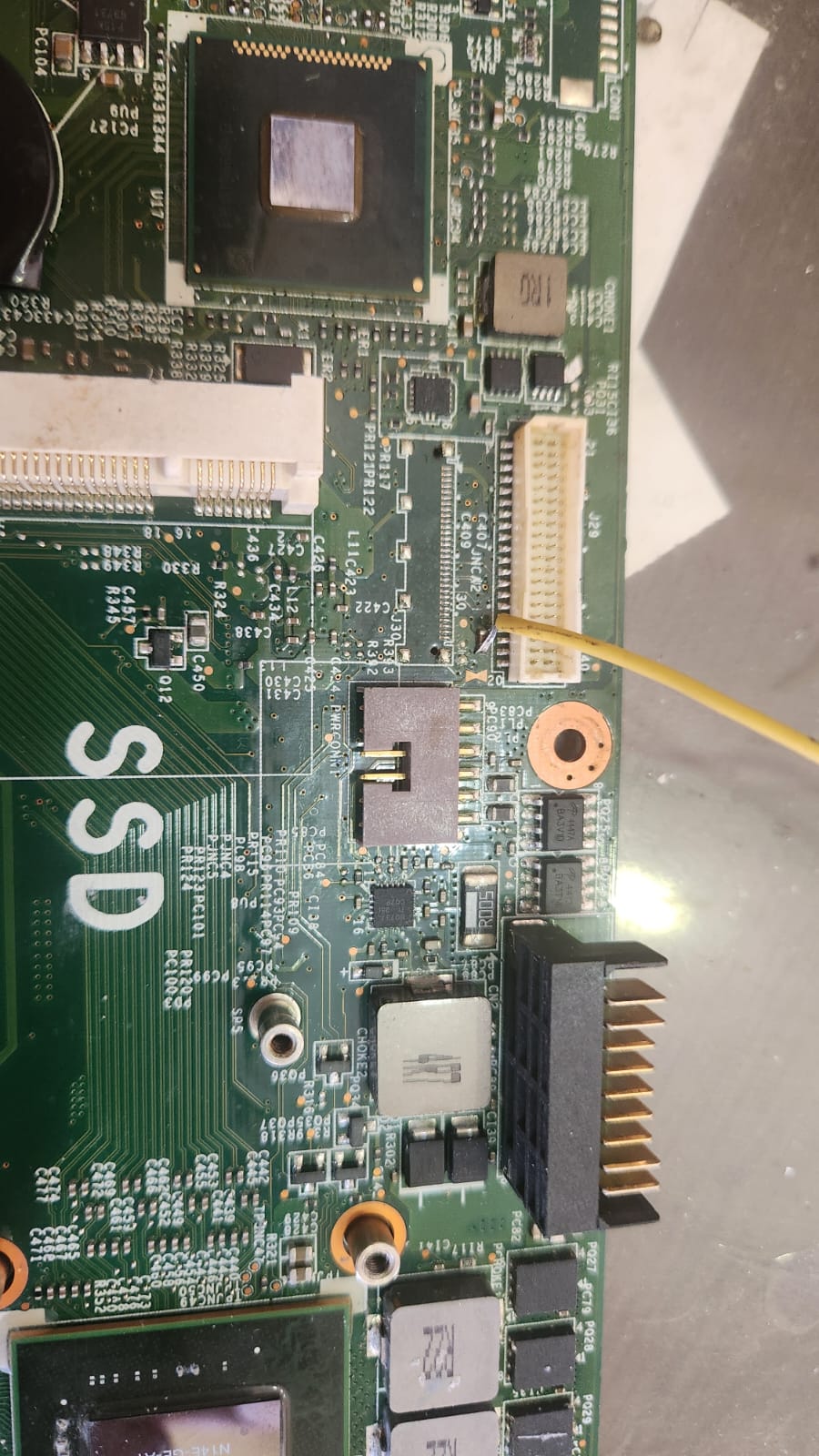

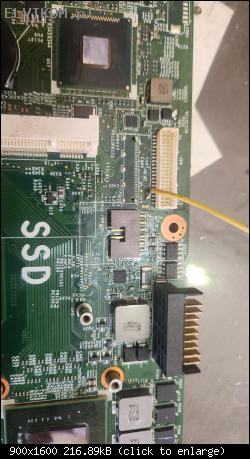

Immagine

#4 Re: MSI GE70 MS-17571 VER.1.1 LCD backlight is not working

da Vogelek23 • 24 ottobre 2025, 11:38

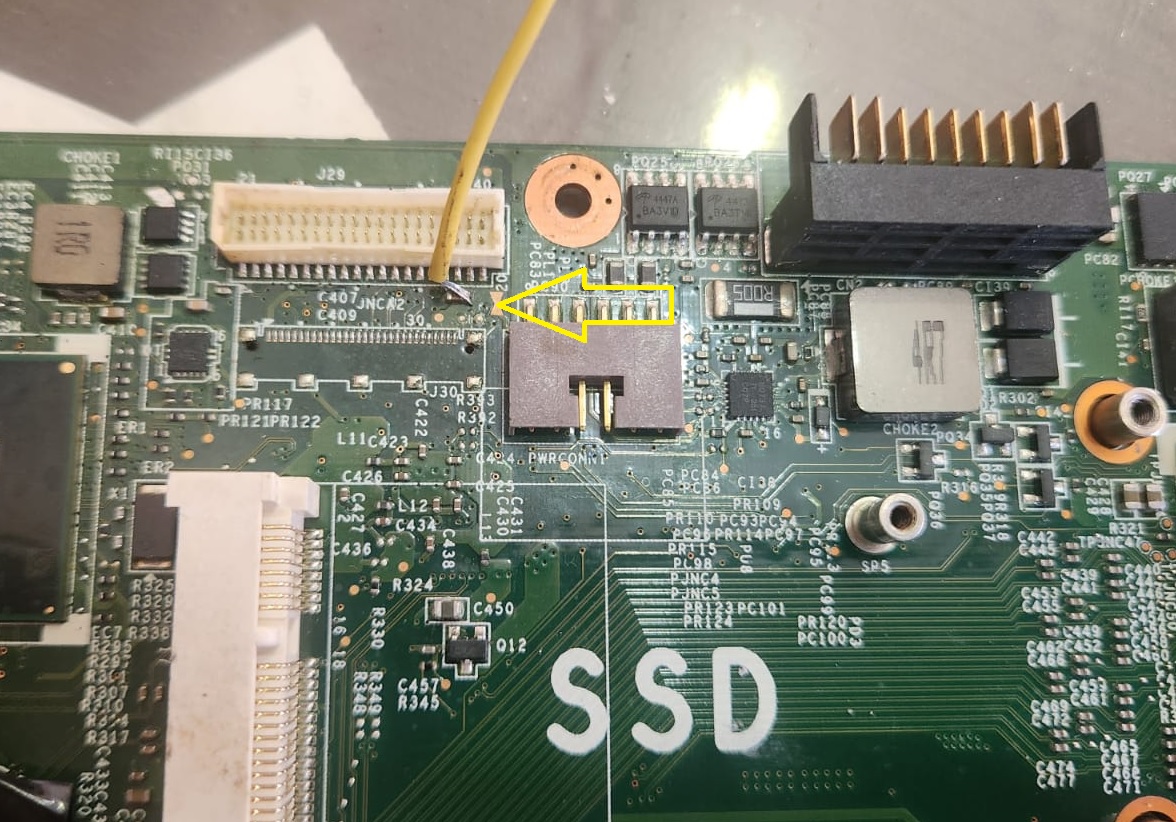

Measure the voltage to ground on the jumper marked with yellow arrow (with both battery and power supply connected and laptop powered off).
Immagine
Lack of this voltage means the laptop is completely dead, is that correct?
