Asus B1500CBA - odpala na 1s, brak zasilania jednej z sekcji APU

Laptop Asus B1500CBA
Płyta: B1500CBA Main Boar R2.0
CPU : SRLFT Intel Core i3-1215U)
KBC: IT5125VG-128

Po wciśnięciu przycisku power płyta dwukrotnie uruchamia się na 1s, wyłącza się przy poborze prądu 0,5A, po czym pozostaje martwa z poborem prądu 0.04A.(nie reaguje na przycisk power, dioda ładowania świeci na biało - bez baterii).
Podczas "uruchomien" płyty startuje zasilanie części APU:

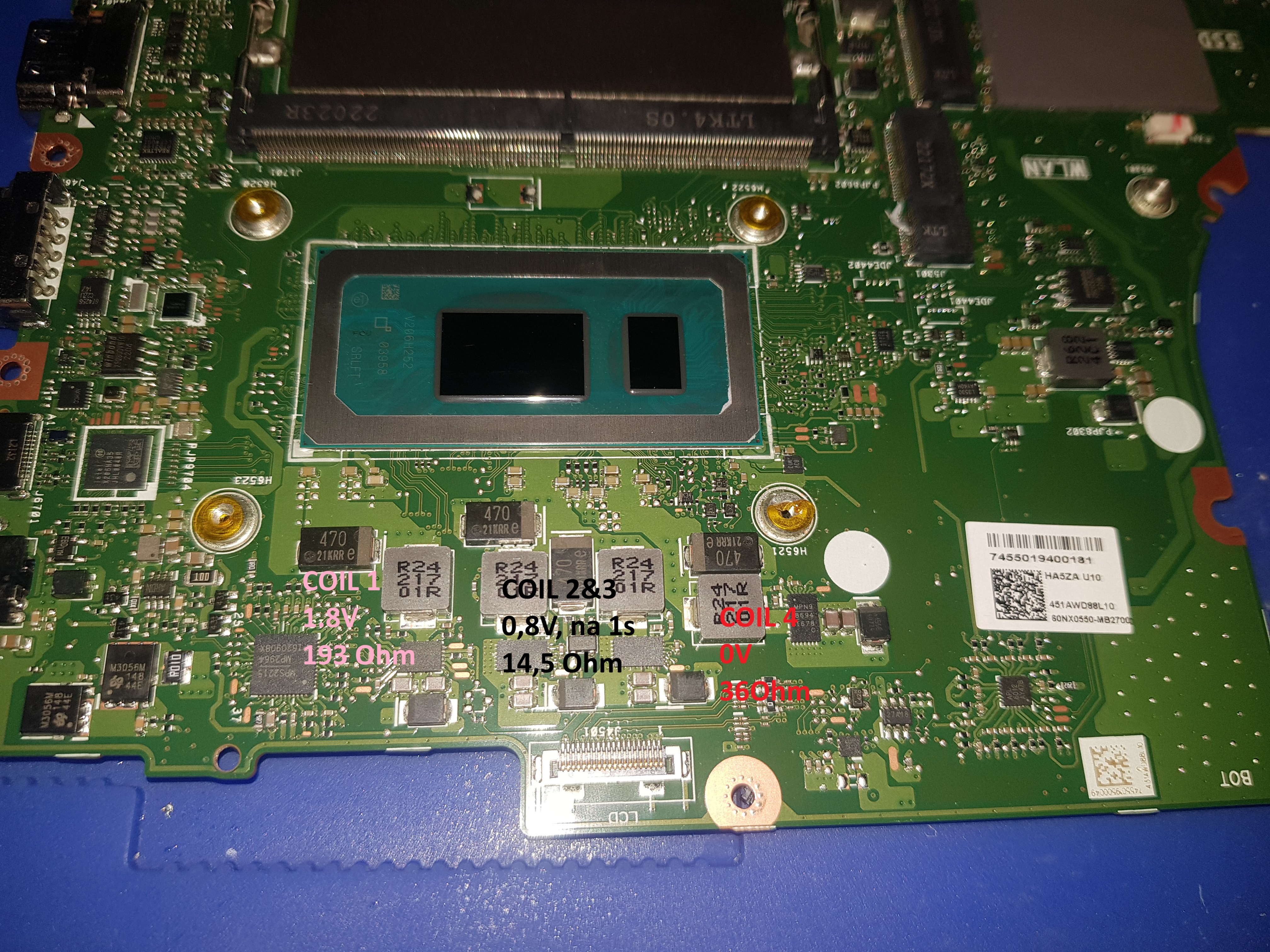

- na 2 cewkach oznaczonych jako COIL2&3 pojawia się na chwilę 0.8V. (foto), rezystancja 14,5Ω
Na cewce COIL1 mam cały czas 1.8V, rezystancja 193Ω
Na cewce COIL4 brak napięć, rezystancja 36Ω

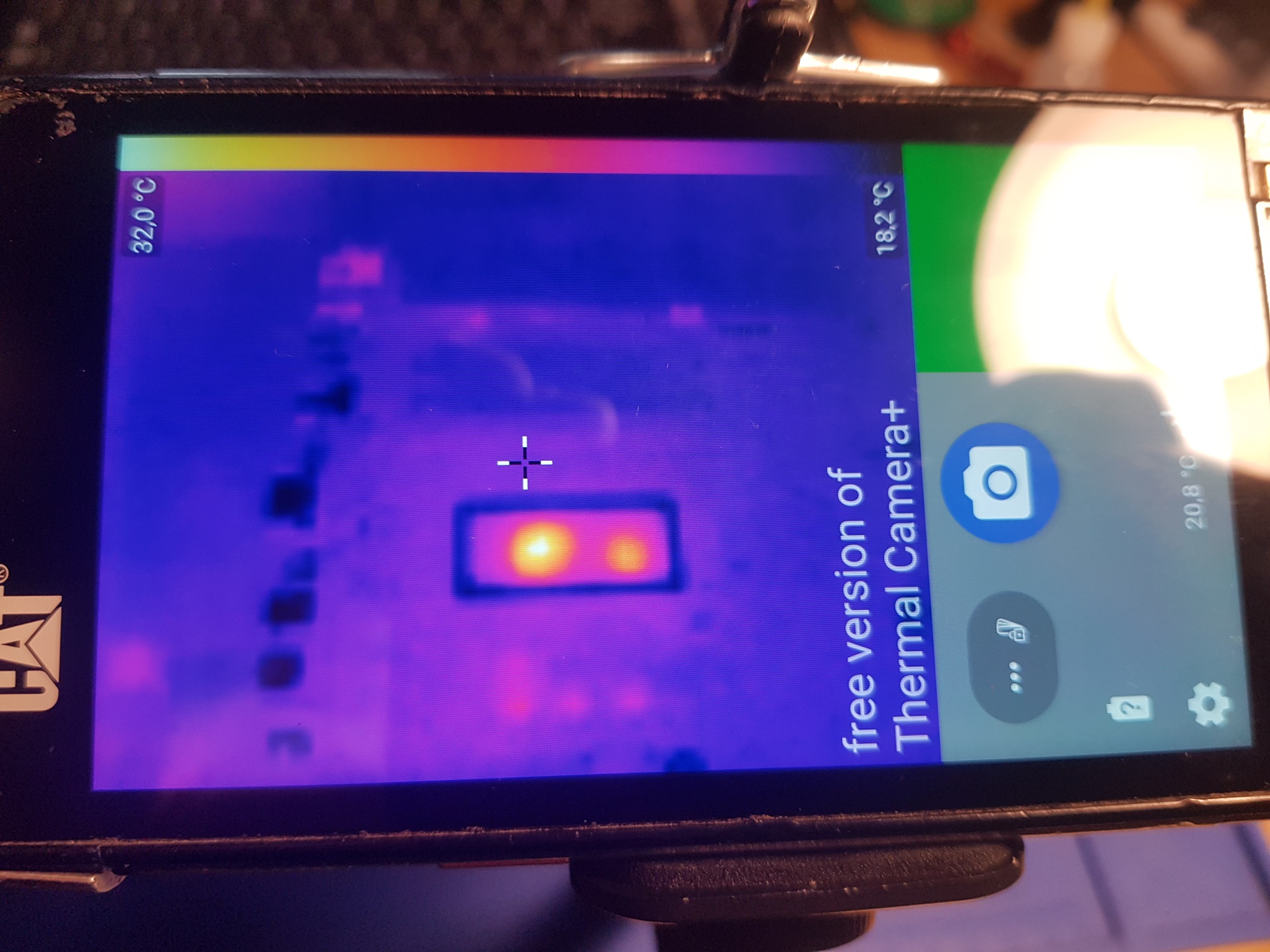

pod termowizją start wygląda tak:

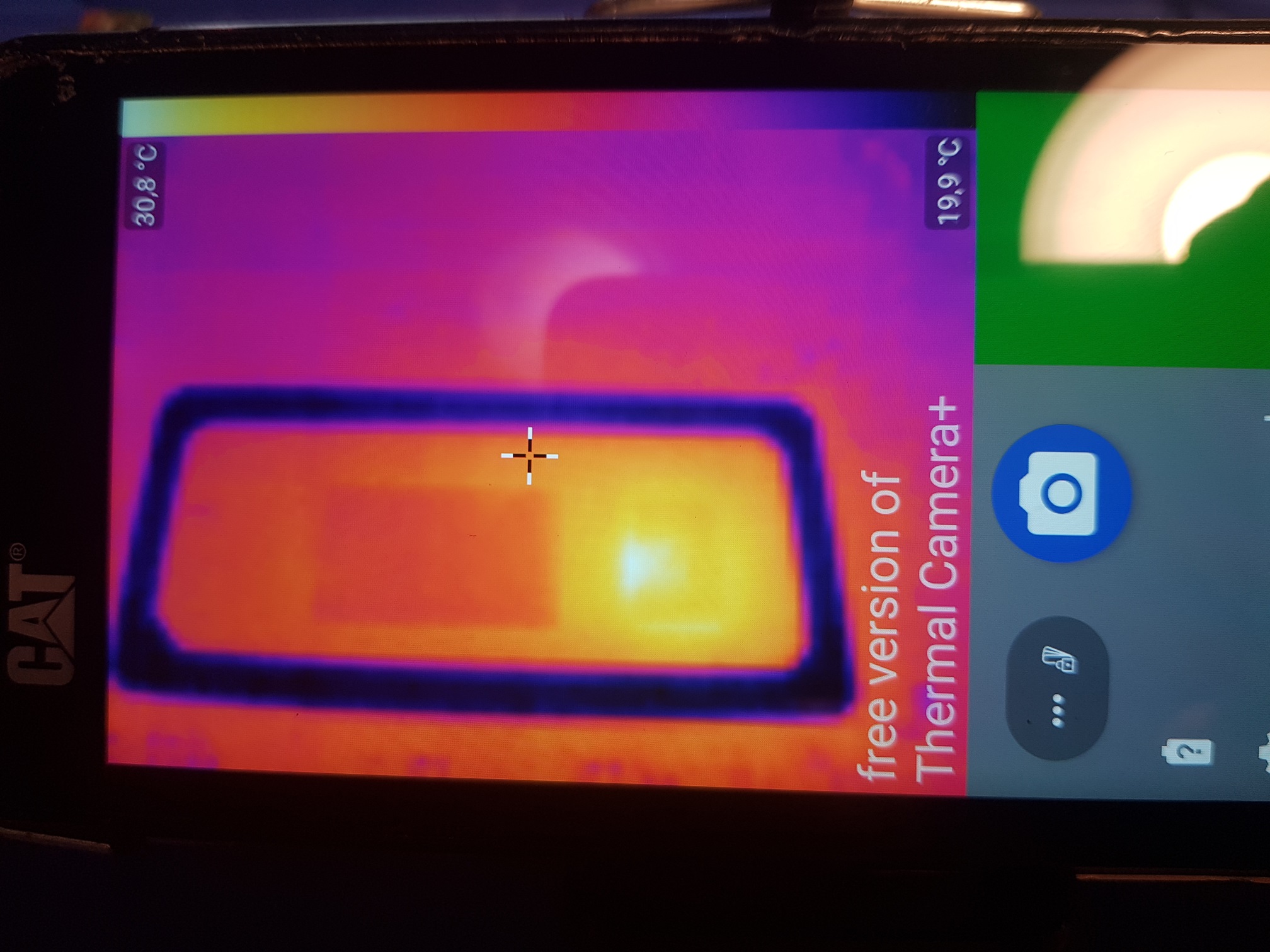

Gdy płyta wyłączy się, pobór prądu stabilizuje się na 0.04A. Punktowo nagrzewa się część mniejszego rdzenia w APU, co widać na termowizji:



Do płyty brak schematu, przez co nie byłem wstanie precyzyjnie podać nazw sekcji zasilania dla APU.(nie wiem czy to też VCCIN, VCCIN_AUX i VCC_PRIM_1.8 jak w 11gen?)
Jest to moja pierwsza styczność z laptopem z APU Intel 12gen. Czy te wartości rezystancji są prawidłowe dla tego procesora?

40mA w st-by nie jest poprawne.
Jeśli ten prąd pochodzi z 3VLDO i wpływa do PCH w CPU , to już wiadomo.
Nazwy PCH i CPU to stara nomenklatura, użyte tymczasowo.
Trzeba sprawdzić czy 3VALW 5VALW 3VSW 5VSW są obecne w stanie 40mA ?

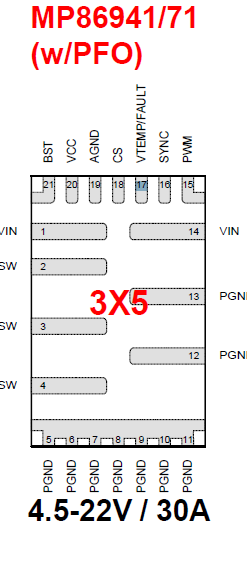

Można także sprawdzić , czy MP z pdf dostaje PWM i nie przechodzi w tryb FAULT.

U mnie jest MP86941.

Podczas startu pojawia się na chwilę sygnał PWM na pin 15
Na pin17 (VTEMP/FAULT) 0V

W standby (pobór prądu 0.04A) obecne mam 3.3VALW 5VALW i 1.8VALW

Gdzie sprawdzić 3VSW 5VSW?

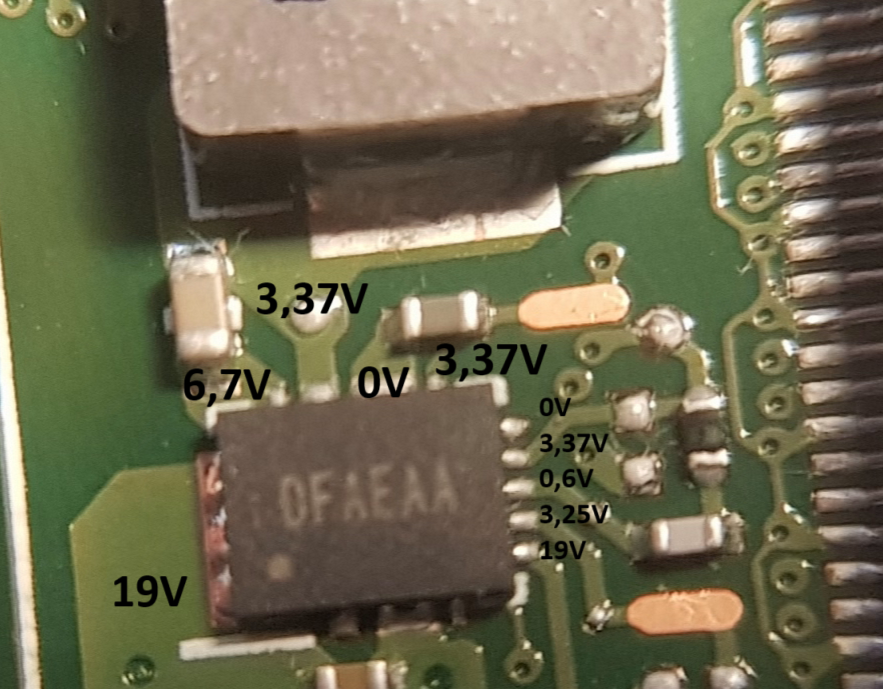

3.3VALW jest generowane przez układ DFAEAA:



Po podłączeniu zasilacza i pozostawieniu płyty na 10min, obszar procesora, o którym wcześniej pisałem, grzeje się do temp 35C.
Czy to już wyrok?

Przyczyną usterki był BIOS. Po zaprogramowaniu płyty wsadem z czystym ME laptop ożył
