#1 Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo

janstop84 • 25 Липня 2023, 05:40
Witam. Trafił do mnie Laptop Dell Inspiro 15 5558 wygląda jak po jakiejś demolce. Wyrwane gniazdo zasilania . Po rozkręceniu wysypało się sporo odłamanych elementów obudowy. i kawałek blachy. Teraz mam pytanie dotyczące gniazda zasilania ponieważ nie chce popełnić błędu. Gniazdo ma 3 piny . Jeden z nich jest połączony z metalową obudową gniazda czyli będzie to minus zasilania. Na środku jest drugi pin i trzeci pin jest troszkę na boku. Z wtyczki która idzie na płytę wychodzi 5 przewodów 2 x czerwony , 2 x czarny i jeden brązowy. Brązowy to chyba ID? I powinien iść na środkowy pin gniazda? Czerwony plus zasilania i idzie na skrajny pin gniazda? Czy dobrze tak jest dobrze?

Re: Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo

Google Adsense [BOT] • 25 Липня 2023, 05:40

#2 Re: Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo

clops35 • 25 Липня 2023, 06:35
Cześć,
janstop84 написав:Z wtyczki która idzie na płytę wychodzi 5 przewodów 2 x czerwony , 2 x czarny i jeden brązowy.

Możesz się upewnić sprawdzając testerem ciągłości.
Minus zawsze jest połączony z obudową gniazda USB, pojedynczy przewód to ID, a więc pozostałe to + (plus).

#3 Re: Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo

janstop84 • 25 Липня 2023, 07:39
Tak tylko czy ID pojedynczy przewód w tym przypadku brązowy idzie na środkowy pin w gniezdzie? Na ten pin wchodzi cienki bolec wtyczki z zasilacza. Napewno czarny idzie na metalową obudowę gniazda.

#4 Re: Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo  [РІШЕНО] 

clops35 • 25 Липня 2023, 07:44

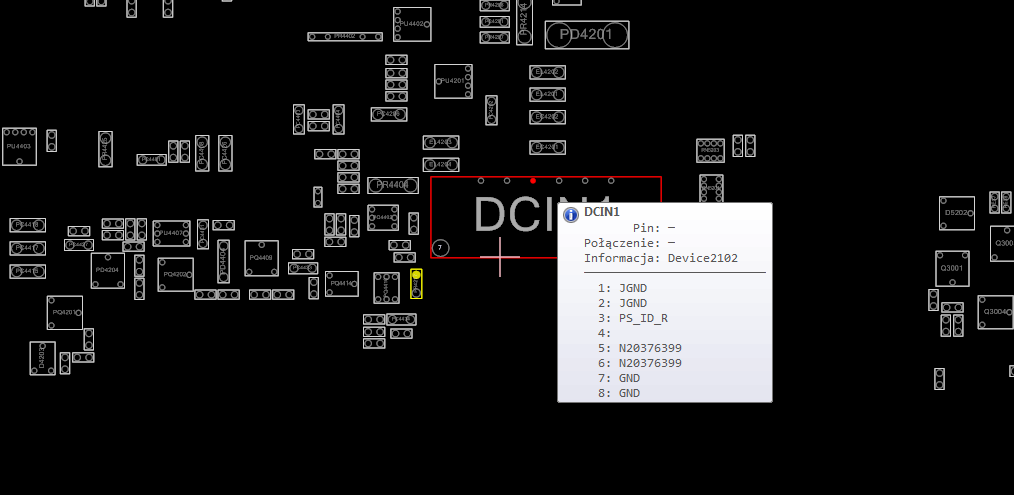

Podwójne przewody to plus i minus ze względu na przepływający prąd, pojedynczy to ID i na 100% idzie na środkowy pin bo to Dell.
Зображення

#5 Re: Dell Inspiro 15 5558 płyta głoówna AAL10 LA-B843P Rev: 1.0 (A00)- wyrwane gniazdo

janstop84 • 26 Липня 2023, 06:04
Tak zgadza się pin środkowy to ID - gość wczoraj dostarczył mi zasilacz i jest na obudowie opis wtyczki. Dziękuję wszystkim za pomoc .Temat zamykam.
