Xiaomi Mi Notebook Air, 17805-1 - po wymianie gniazda USB-C brak zasilania

Witam wszystkich,

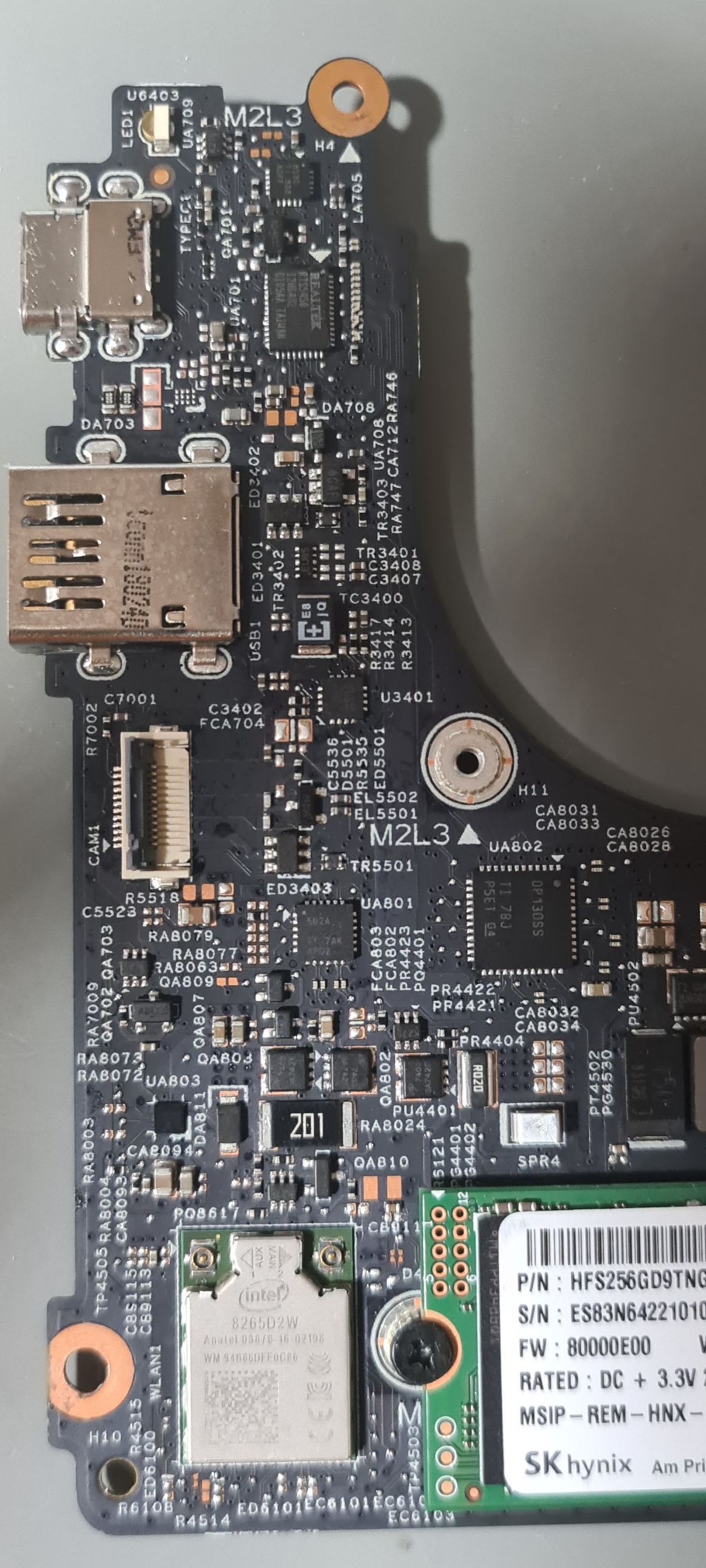

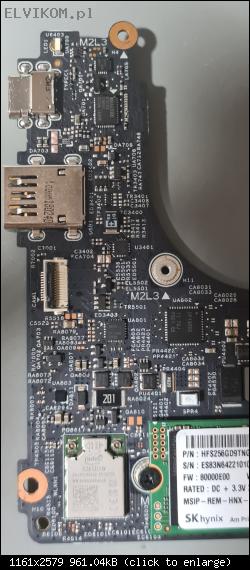

Xiaomi Mi Notebook Air, płyta 17805-1 448.0CE07.0011
Płyta po wymianie gniazda USB-C oraz układu UA701 (RTS5450) miał dziurę.
Pobór prądu w tym momencie 0,031A przy 5,10V.
Brak zasilania głównego, płyta nie przełącza się na 19V, tylko cały czas pobiera 5,10V.

Rezystor pomiarowy PR44404 - 0,11V
QA803:
pin 1,2,3 - 4,67V
pin 4 - 4,76V
pin 5,6,7,8 - 5,10V

QA802:
pin 1,2,3 - 4,76V
pin 4 - 4,67V
pin 5,6,7,8 - 0,00V

PU4401:
pin 1,2,3 - 0,11V
pin 4 - 0,11V
pin 5,6,7,8 - 0,00V

PU4403 - BQ24780S:
pin 28 - 0,00V

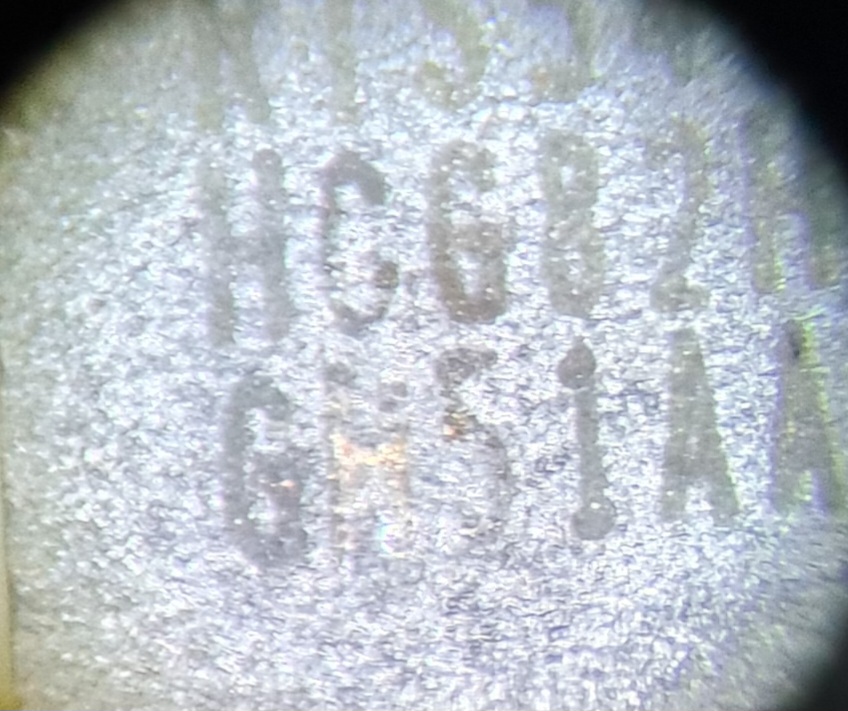

UA708 nie wiem co to za układ, oznaczenie GAF:
pin 1 - 5,10V
pin 2 - 0,00V
pin 3 - 2,90V
pin 4 - 1,23V
pin 5 - 3,41V

Proszę pomoc w diagnozie, może ktoś posiada schemat do tej płyty, ma większe doświadczenie na tej platformie lub miał podobny problem.

Hello!

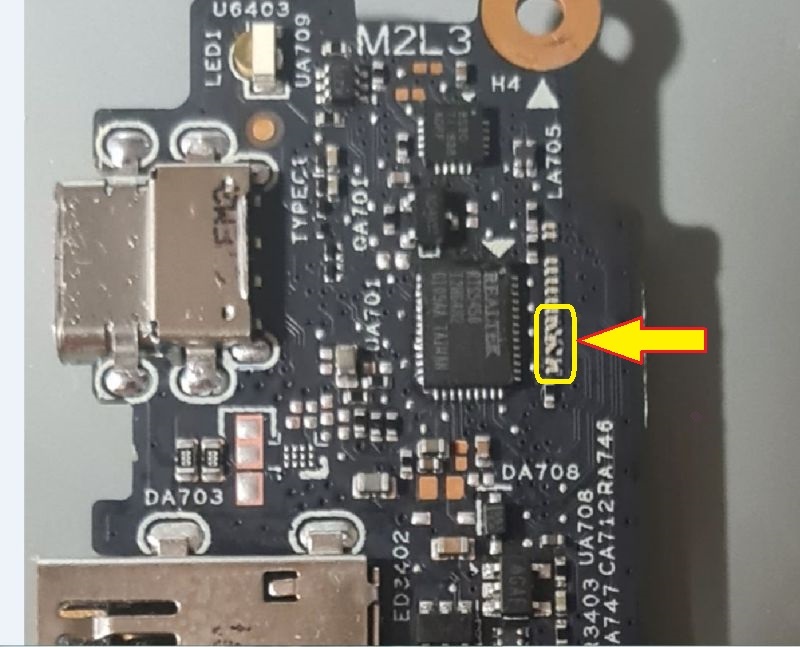

The capacitors near the USB Type-C controller chip are shifted:

matic napisał(a):
The capacitors near the USB Type-C controller chip are shifted:

Ty to masz sprawne oko.
Przylutowane na swoje miejsca, ale zachowanie płyty jest identyczne.

The RTS5450 chip has an embedded flash memory that needs to be programmed if I'm not mistaken.
As far as I know the dump / programmer is currently unavailable, so it's the only option to use a used chip pulled from a donor board.
I don't know if the used chip must be pulled from the same board or not, but if I were you, I wood look for a chip with a dot of the same colour as it was originally.

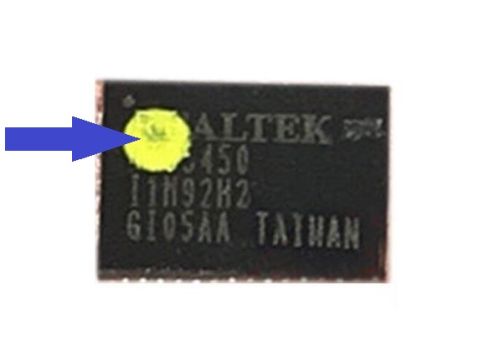

By the way, if there was originally a chip with a yellow dot, the replacement ones are available on eBay (eBay item number: 185393269441).

matic napisał(a):The RTS5450 chip has an embedded flash memory that needs to be programmed if I'm not mistaken.
As far as I know the dump / programmer is currently unavailable, so it's the only option to use a used chip pulled from a donor board.
I don't know if the used chip must be pulled from the same board or not, but if I were you, I wood look for a chip with a dot of the same colour as it was originally.

Cenna informacja i w 100% trafna.
Problem jest tylko, że laptopa dostałem od klienta już z częściami oraz podjętą samodzielną próbą naprawy, której nie podołał.

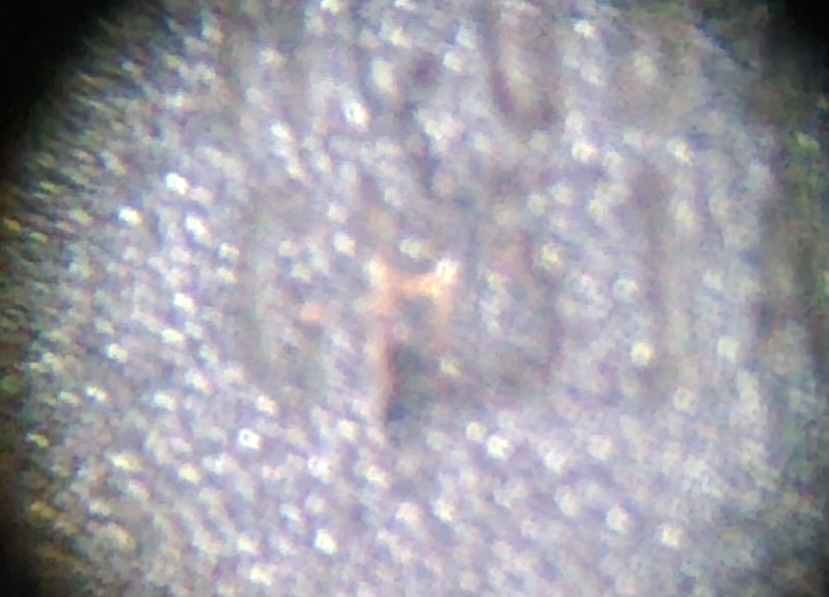

Kropki już na układzie nie było, ale na zdjętym coś widać żółtego, więc zamówiłem wersję z żółta kropką. Informacyjnie tej płyty jest jeszcze dostępna wersja z białą kropką na aliexpress.
Wymienię układ jak przyjedzie i napisze czy ruszy.

matic napisał(a):The RTS5450 chip has an embedded flash memory that needs to be programmed if I'm not mistaken.
As far as I know the dump / programmer is currently unavailable, so it's the only option to use a used chip pulled from a donor board.
I don't know if the used chip must be pulled from the same board or not, but if I were you, I wood look for a chip with a dot of the same colour as it was originally.

Założyłem układ RTS5450 z żółtą kropką dedykowany do tej płyty 17805-1, wszystko działa poprawnie.
Dzięki matic za kolejną pomoc.
