#21 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

Vogelek23 • 6 Квітня 2023, 01:53
Na żółto zaznaczyłem "ciało obce" pod diodą PD100, co to jest? I w czerwonym kółku to mi wygląda na przeciętą ścieżkę - zmierz rezystancję pomiędzy pinami 1 i 2 chargera.
Зображення

Re: Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

Google Adsense [BOT] • 6 Квітня 2023, 01:53

#22 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

ksimon • 6 Квітня 2023, 09:29
Vogelek23 написав:Na żółto zaznaczyłem "ciało obce" pod diodą PD100, co to jest? I w czerwonym kółku to mi wygląda na przeciętą ścieżkę - zmierz rezystancję pomiędzy pinami 1 i 2 chargera.


Dioda została wymieniona, więc ciała obcego już nie ma. Jeśli chodzi o ścieżkę, to tam tylko jest zarysowanie i ścieżka jest cała. Opór pomiędzy 1 i 2 chargera jest znikomy (ok 0 Ohm).Po wymianie PD100 pojawiło sie napięcie na N1 i diodka informująca o ładowaniu zaświeciła się. Jednak nadal nie ładuje.



matic написав:Measure the voltages to ground on pins 1, 2, 15, 17, 19, 20, 25 of charger chip PU100 with the battery + power supply connected.


1- 7,7V
2- 7,7V
15- 0,2V
17- 7,7V
19- 7,7V
20- 7,7V
25- 12,1V

#23 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

matic • 6 Квітня 2023, 09:43
Measure the voltages to ground on pins 1, 4, 8 of transistors PQ100, PQ101 with the battery + power supply connected.

#24 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

ksimon • 6 Квітня 2023, 10:46
matic написав:Measure the voltages to ground on pins 1, 4, 8 of transistors PQ100, PQ101 with the battery + power supply connected.


PQ100
1 -19,4V
4 -25.3V
8 -19,4V

PQ101
1 -19,4V
4 -25.3V
8 -19,4V

#25 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii  [РІШЕНО] 

matic • 6 Квітня 2023, 11:36
Measure the resistance between pin 8 of transistor PQ100 and any pin of resistor PR100.

#26 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

Vogelek23 • 6 Квітня 2023, 19:14
ksimon написав:1- 7,7V
2- 7,7V

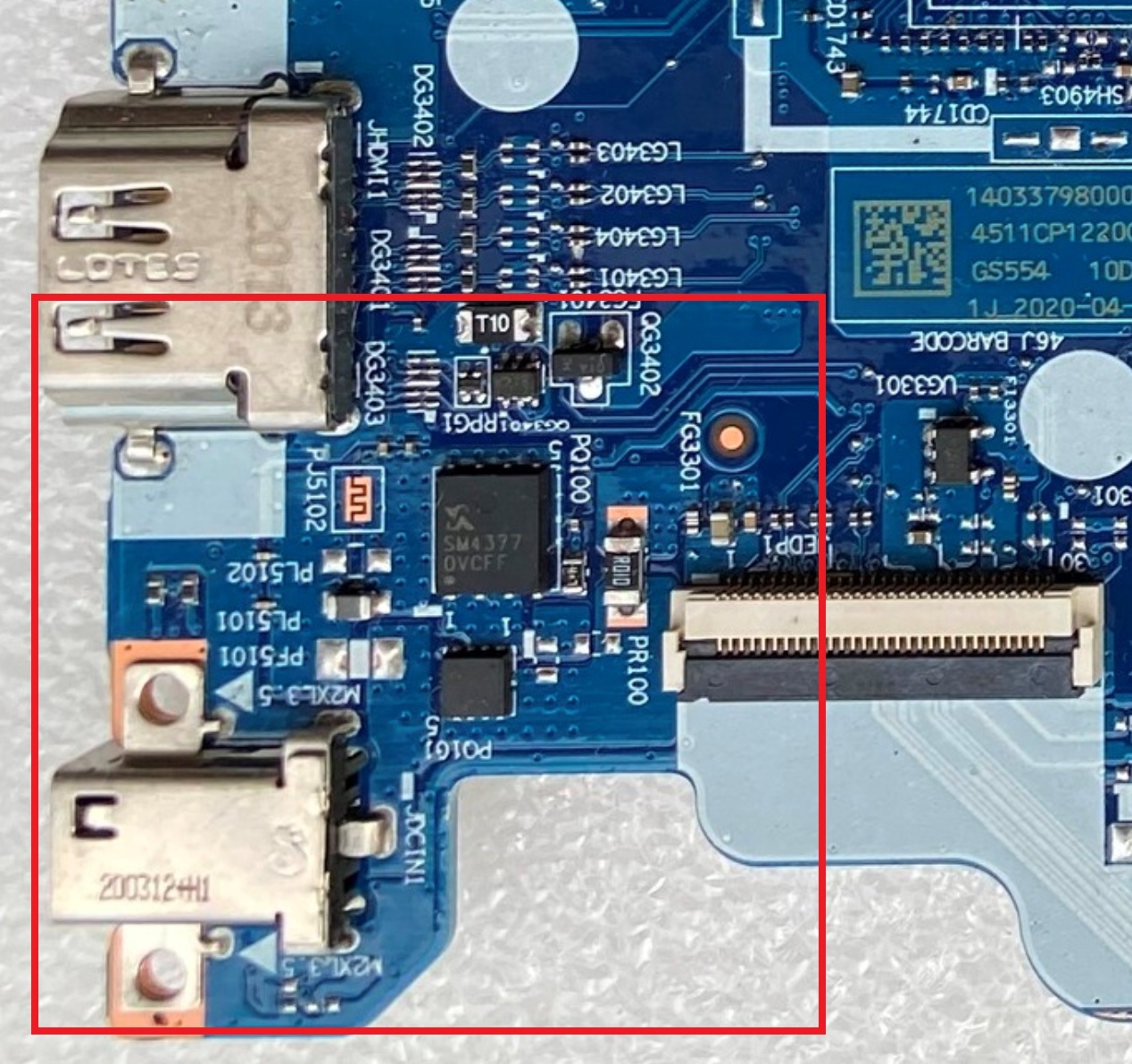

Tu jest źle - wygląda na to, że masz przerwę pomiędzy rezystorem PR100 a pinami 1 i 2 chargera, lub między drenem PQ101 a rezystorem PR100. Zamieść zdjęcie obszaru, zaznaczonego poniżej oraz zmierz rezystancję pomiędzy dowolnym pinem rezystora PR100 a pinem 1 chargera PU100. Zmierz również rezystancję pomiędzy pinem 5 tranzystora PQ101 a dowolnym pinem PR100.
Зображення

#27 Re: Lenovo IdeaPad 3 15IIL05 GS454-GS554 NM-D031 działa tylko z baterii

ksimon • 7 Квітня 2023, 08:21
TAK. Działa :)
Dodatkowy problem polegał na źle przylutowanym PQ101.
Komputer sprawny.

Vogelek23
matic

Jak mogę się odwdzięczyć za pomoc?
