#1 Bielenie układów SMD przed wlutowaniem


przez ctro 28 listopada 2021, 22:13
Cześć,

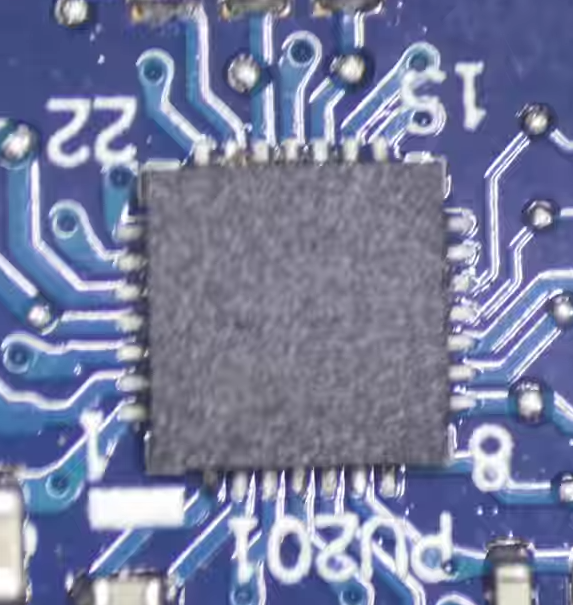

Fabrycznie układy SMD mają ładnie zalane boki nóżek w formie stożków. Mi strasznie opornie idzie zalewanie bocznych krawędzi przy wlutowywaniu nowych układów.

Próbowałem różnych fluxów w żelu i nie bardzo mi to wychodzi.

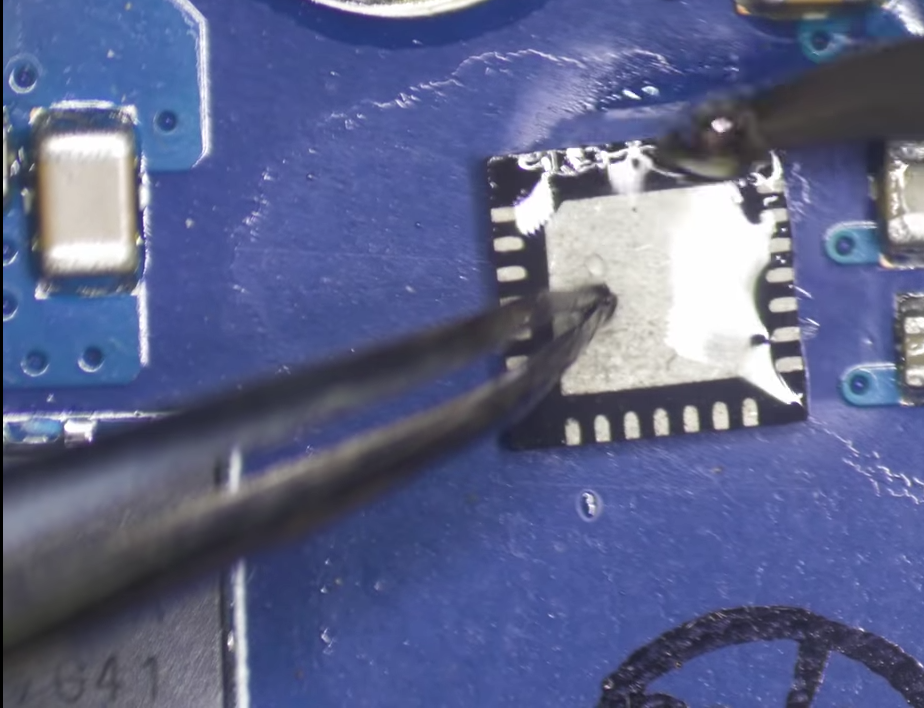

Próbowałem bielenia jak na fotkach z filmiku z YouTube, ale również opornie mi to idzie. Podobnie, jak późniejsze zalewanie bocznych krawędzi.
Jedna płyta nie chciała wstać po takim wlucie, więc niektóre pady nie były poprawnie przylutowane.

Kondensatory, KBC - to wszystko wychodzi mi bez problemowo..

Mam tylko cynę olowiową, może lepsza jest bezołowiowa, albo jakiś specyficzny topnik?

Proszę o porady.

Obrazek
Obrazek

Re: Bielenie układów SMD przed wlutowaniem


przez Google Adsense [BOT] 28 listopada 2021, 22:13

#2 Re: Bielenie układów SMD przed wlutowaniem


przez Vogelek23 28 listopada 2021, 22:22
Tutaj nie ma żadnych "myków" - ja zdejmuję stary układ i w jego miejsce (po dodaniu małej ilości topnika w żelu, np. ASM-559) lutuję nowy bez ruszania cyny na płycie. Nigdy nie cynuję nowego układu przed jego wlutowaniem. Rzecz jasna, nowy układ nie może mieć utlenionych padów - jeśli ma, to najpierw przecieram na papierze wodnym o ziarnistości ≥1000, myję w IPA i dopiero lutuję na płytę. Zakładam, że lutujesz hot-airem, bo inaczej tego układu nie powinno się lutować (z uwagi na thermal pad, do którego "grotówką" nie masz dostępu).

#3 Re: Bielenie układów SMD przed wlutowaniem


przez ctro 28 listopada 2021, 22:29
Tak lutuję hot-airem. Bez tego GND nigdy by nie chwyciło poprawnie.
Zabrakło zatem przecierania papierem ściernym. Mam od 1000 do 2000. Jutro przetestuję patent na jakimś ukladzie za grosze z Ali wraz z wstępnym pobieleniem. Jak będzie gładko szło, to spróbuję tak jak Ty - przetarcie, mycie i wlut :)

P.s. - myślałem, że flux wystarczająco dobrze "zjada" tlenki i poprawia zwilżalność. Może te nóżki są zbyt małe..

#4 Re: Bielenie układów SMD przed wlutowaniem  [ROZWIĄZANY]


przez Vogelek23 29 listopada 2021, 02:36
ctro napisał(a):myślałem, że flux wystarczająco dobrze "zjada" tlenki i poprawia zwilżalność.
To drugie zdecydowanie, to pierwsze niekoniecznie - to zależy od fluxu i stopnia jego agresywności. Im bardziej agresywny, tym łatwiej cynuje utlenione wyprowadzenia. Ale coś za coś - agresywny topnik potrafi "podżerać" spoiwo po jakimś czasie (jest korozywny i powinien być wymyty po lutowaniu, pomimo deklaracji "no-clean"). Nadziałem się na to parę lat temu przy okazji testowania topnika Kingbo.

#5 Re: Bielenie układów SMD przed wlutowaniem


przez ctro 29 listopada 2021, 10:00
Tylno tyle i aż tyle - minimalne zebranie tlenków papierem i lujtuje się jak złoto.
Dzięki :)
