dv6-6c14nr Nie reaguje na power

KBC zamówiłem już wcześniej, bo też miałem takie podejrzenie po wymianie nic się nie zmieniło w zachowaniu płyty.
Programowałem jeszcze razy biosy innymi wsadami - raczej pewne (znając teraz właściwe oznaczenie płyty)
Powtórzyłem powyższe pomiary i są takie same.
Chciałbym tą płytę naprawić bo już w nią trochę włożyłem.
ma ktoś jakieś pomysły?

Have you replaced the PCH chip with brand new one or used form old board?

PCH fabrycznie nowy . Kupiłem kiedyś na aliexpress ale okazał się niepotrzebny, leżał do teraz.
Stacje BGA MAM precyzyjną ze split vision i mikroskopem pod układ, wykluczam złe lutowanie.

Try with another CPU and without RAM memory.

Sprawdzałem niestety bez zmian

Remeasure the voltages to ground on pins 1, 4 of quartz Y8.

Measure the voltages to ground on all pins of EC BIOS chip U22.

Dziękuję rano podam pomiary.

Znalazłem taki post na vlab, podobny przypadek niestety brak rozwiązania Nie mogę zrozumieć co autor podgrzewał.


Y8
1 - 0,36V
4 - 0,28V

U22
Po podłączeniu zasilania
1 - 0V
2 - 0V
3 - 3,3V
4 - 0V
5 - 3,3V
6 - 3,3V
7 - 3,3V
8 - 3,3V

Po naciśnięciu Power

1 - 2,2V
2 - 0,5V
3 - 3,3V
4 - 0V
5 - 0,08V
6 - 0,57V
7 - 0,33V
8 - 3,3V

Try heat up the entire board with a hair dryer (to about 40-50°C) and plug the power supply to the board, while it is warm.
Check, if anything changes in this case.

matic ha scritto:Try heat up the entire board with a hair dryer (to about 40-50°C) and plug the power supply to the board, while it is warm.
Check, if anything changes in this case.

Poszedłem o krok dalej dałem płytę na podgrzewacz BGA i wygrzałem do około 100 stopni - niestety bez zmian.

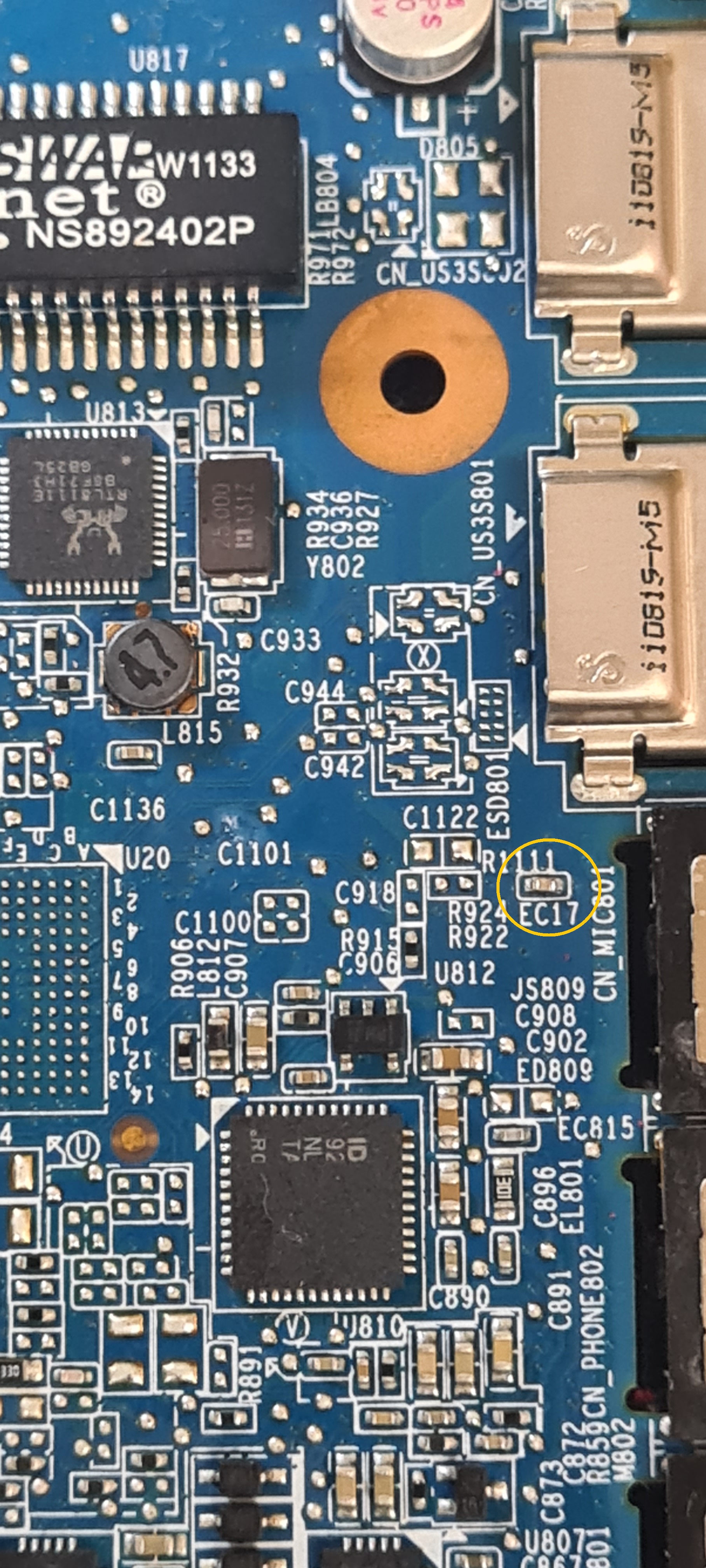

Już w ramach rozpaczy sprawdzam kondensatory pod kątem zwarć, i znalazłem CN17 jest na nim po obu stronach zwarcie do masy, sam kondensator jest sprawny czy to prawidłowo?
Sprzęt mam dobry technikę lutowania też, lecz z czytaniem i zrozumieniem schematów źle. Przydałby się osobny temat w dziale szkolenia na temat schematów.



Znalazłem jeszcze jeden temat na obcym forum z identycznym problemem.

Oczywiście PC842 w mojej płycie sprawdziłem jest sprawny, lecz może tu jest trop gdzie przez PC842 zablokowało start jednej z przetwornic.
Jak wspomniałem słabo u mnie ze schematami dlatego proszę o pomoc.

Edit

Poszedłem innym tropem:
Na M11 Brakowało napięcia 5VS_ENABLE jak zacząłem szukać to okazało się, że przy M6 jest zimny lut, delikatna korozja
Po naprawieniu tego płyta po naciśnięciu power zaczyna pobierać 0,074A, nie zapala się, żadna kontrolka.

Przy pomiarach zagniotłem cynę pomiędzy pin 10 i 9 PU12 zobaczyłem to dopiero pod mikroskopem Na pin 10 PU12 jest już napięcie
Brak ALL_SYS_PWRGD
PL806 3,3V
PL811 1,06V
Po naciśnięciu power
PL804 5V

psikus123 ha scritto:i znalazłem CN17 jest na nim po obu stronach zwarcie do masy, sam kondensator jest sprawny czy to prawidłowo?

Yes, this is exactly as it should be.

psikus123 ha scritto:okazało się, że przy M6 jest zimny lut, delikatna korozja

Inspect the entire board thoroughly for more corrosion/spill residues.

Przeglądnąłem dokładnie pod mikroskopem okolice M6 i nie widziałem, już żadnych korozji więcej, podejrzane połączenia poprawiłem cyną.
Co można jeszcze zmierzyć?

As mentioned, inspect the whole board, not only around M6.
