dv6-6c14nr Nie reaguje na power

Witam kolegów

Laptop dv6-6c14nr

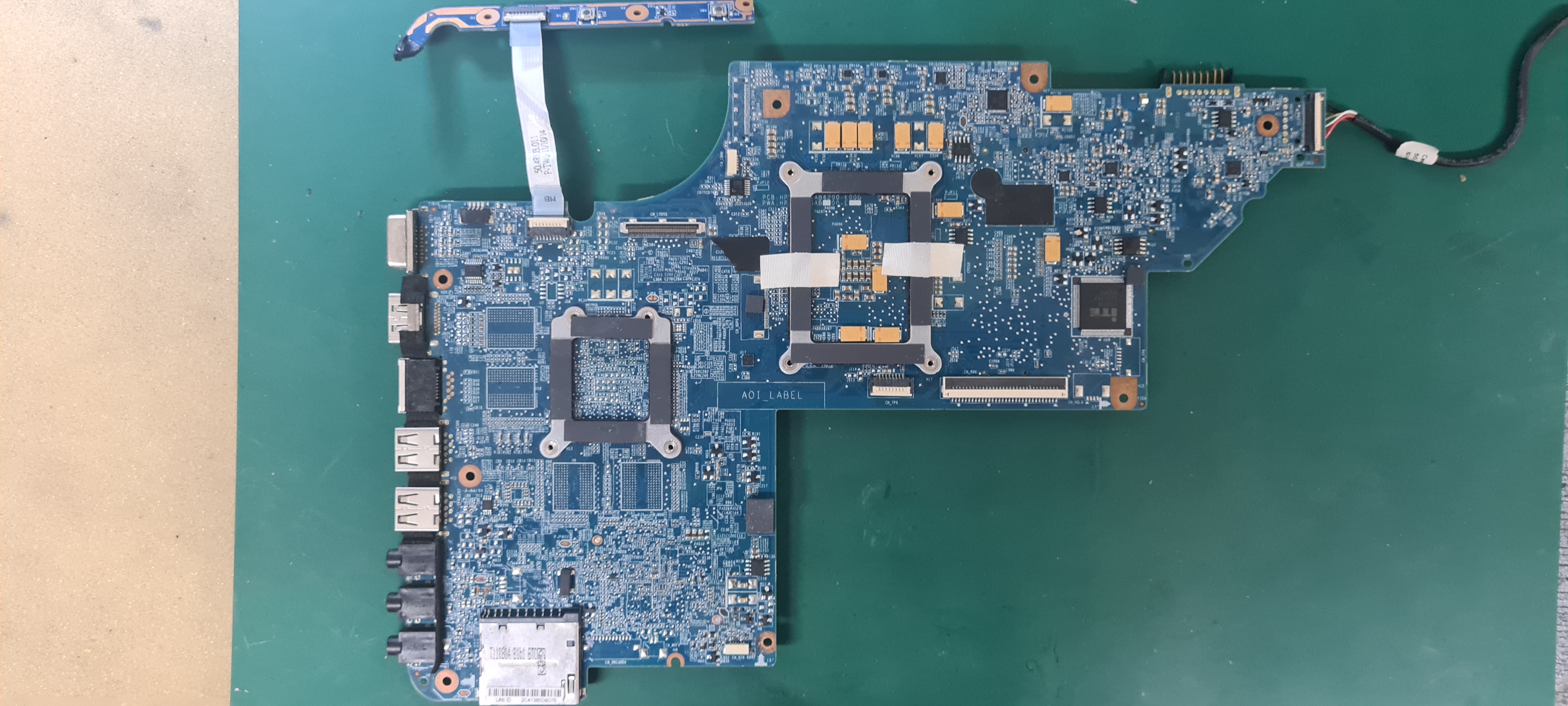

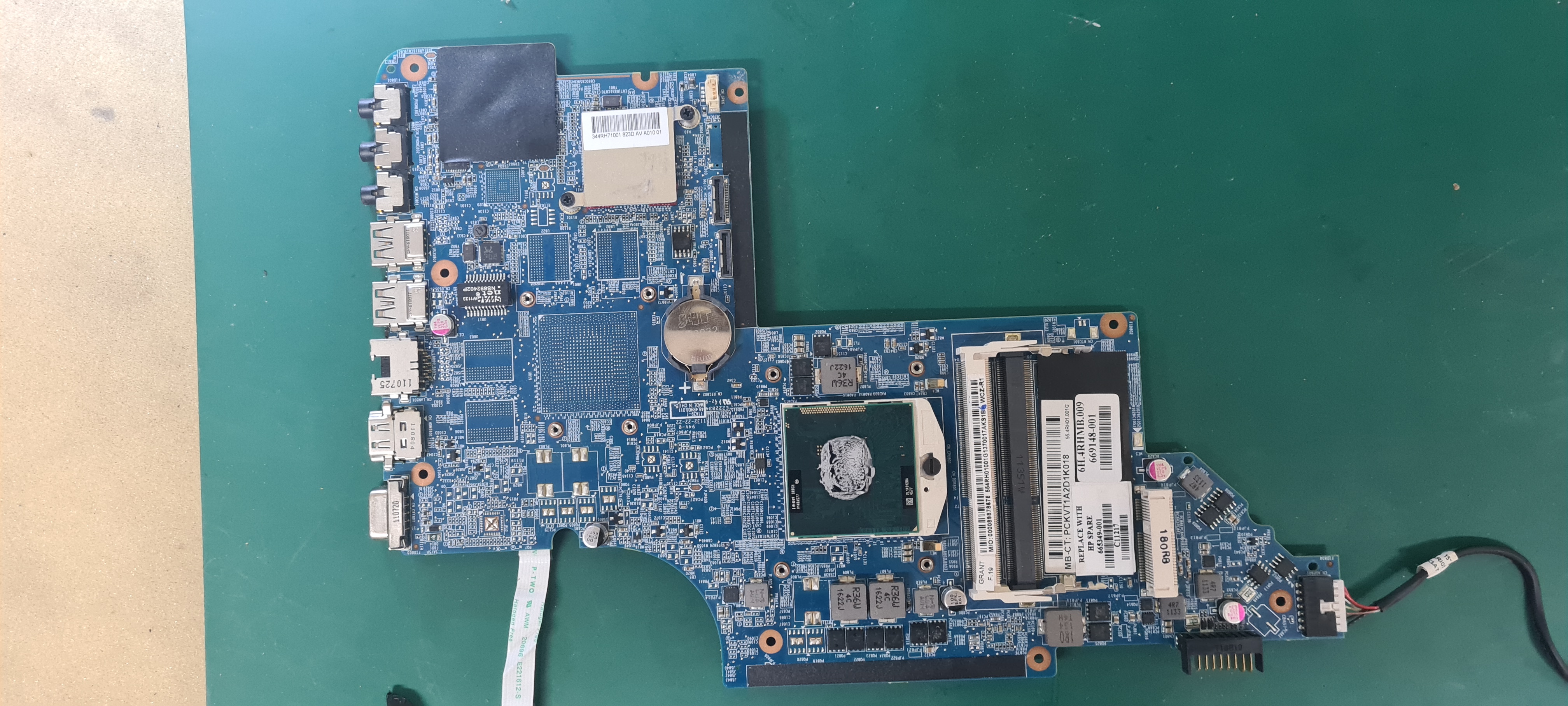

MB MB: Wistron 11A39-1 48.4RH08.011 Flex HPMH-41-AB6200-E00G
CPU: SR0CH
KBC: IT8518
PCH: SLJ4P

Właściciel twierdzi, że normalnie wyłączył laptopa i już nie chce się włączyć.
Jest ładowanie baterii co widać po poborze prądu i kontrolce ładowania.
Bios Programowałem.
Na przycisku power jest 3,3V i spada do 0V po wciśnięciu pobór prądu bez baterii 0,016A i nie wzrasta po wciśnięciu power.

Napięcia są tylko na
PL806 3,3V
PL811 1,06V
Wydaje mi się, że na PL804 Powinno być 5V, rezystancja zaraz po odłączeniu zasilania na tej cewce wynosi 35 ohm i rośnie aż do Mohm

Proszę o pomoc w diagnozie tej płyty schematu nie znalazłem, zdobycie BIOS też nie było łatwe.
A ja tyle szukałem oznaczenia

Hello!

Measure the voltages to ground on pins 1, 3, 6, 13, 17 of chip PU9.

Dziękuję matic

PU9

1 - 0V
3 - 2V
6 - 1,2V
13 - 3,4V
17 - 5V

jednak mój błąd napięcie 5V na PL804 pojawia się po wciśnięciu power pobór prądu rośnie z 0,013A do 0,017A

Measure the voltage to ground on pin 35 of KBC chip.

Measure the voltages to ground on pins 18, 21, 89, 104 of KBC chip in the following cases:
a) Before pressing to the power button (machine turned off).
b) After pressing to the power button (machine turned on).

KBC przed naciśnięciem power:
18 - 0V
21 - 0V
89 - 3,3V
104 - 0V

Po naciśnięciu power

18 - 0V
21 - 0V
89 - 0V
104 - 0V

How about the voltage to ground on pin 35 of KBC chip?

Measure the voltages to ground on all pins of transistor M806 (it is located near the VRAM chip U7) in the following cases:
a) Before pressing to the power button (machine turned off).
b) After pressing to the power button (machine turned on).

Transistor M806 pin count:

matic ha scritto:How about the voltage to ground on pin 35 of KBC chip?

Przepraszam zapodział mi się ten pomiar
Pin 35 - 0V

M806 po podłączeniu zasilania

1 - 0V
2 - 0V
3 - 3,3V

Po wciśnięciu power

1 - 13,8V
2 - 3,3V
3 - 3,3V

Czy jest dostępny schemat do tej płyty lub podobny?

psikus123 ha scritto:Czy jest dostępny schemat do tej płyty lub podobny?

Yes, this one should fit: ***click***

Measure the voltages to ground on pins 12, 14, 67, 74, 78, 124 of KBC chip.

Measure the voltages to ground on pins 96, 100 of KBC chip in the following cases:
a) Before pressing to the power button (machine turned off).
b) After pressing to the power button (machine turned on).

Measure the voltages to ground on pins 33, 125 of KBC chip in the following cases:
c) Power button released.
b) Power button pressed.

KBC
12 - 1,8V
14 - 3,3V
67 - 0,4V
74 - 3,3V
78 - 0V
124 - 3,3V

Po podłączeniu zasilacza
96 - 0v
100 - 0V
Po wciśnięciu power
96 - 3,3V
100 - 0V

Przycisk zwolniony
33 - 0V
125 - 3,3V
Przycisk wciśnięty
33 - 3,3V
125 - 0V

Measure the voltages to ground on pins 1, 4 of quartz Y8.

Remeasure the voltages to ground on pins 18, 21 of KBC chip in th following cases without CPU connected:
a) Before pressing to the power button (machine turned off).
b) After pressing to the power button (machine turned on).

Have you reflashed the EC BIOS chip U22?

Wcześniejsze pomiary robiłem bez CPU, RAM i baterii CMOS
Powtórzyłem wszystkie pomiary z wcześniejszych postów z włożonym CPU, RAM, i baterią CMOS różnica jest tylko na pin 33 KBC

Przycisk zwolniony
33 - 3,3V
125 - 3,3V
Przycisk wciśnięty
33 - 3,3V
125 - 0V

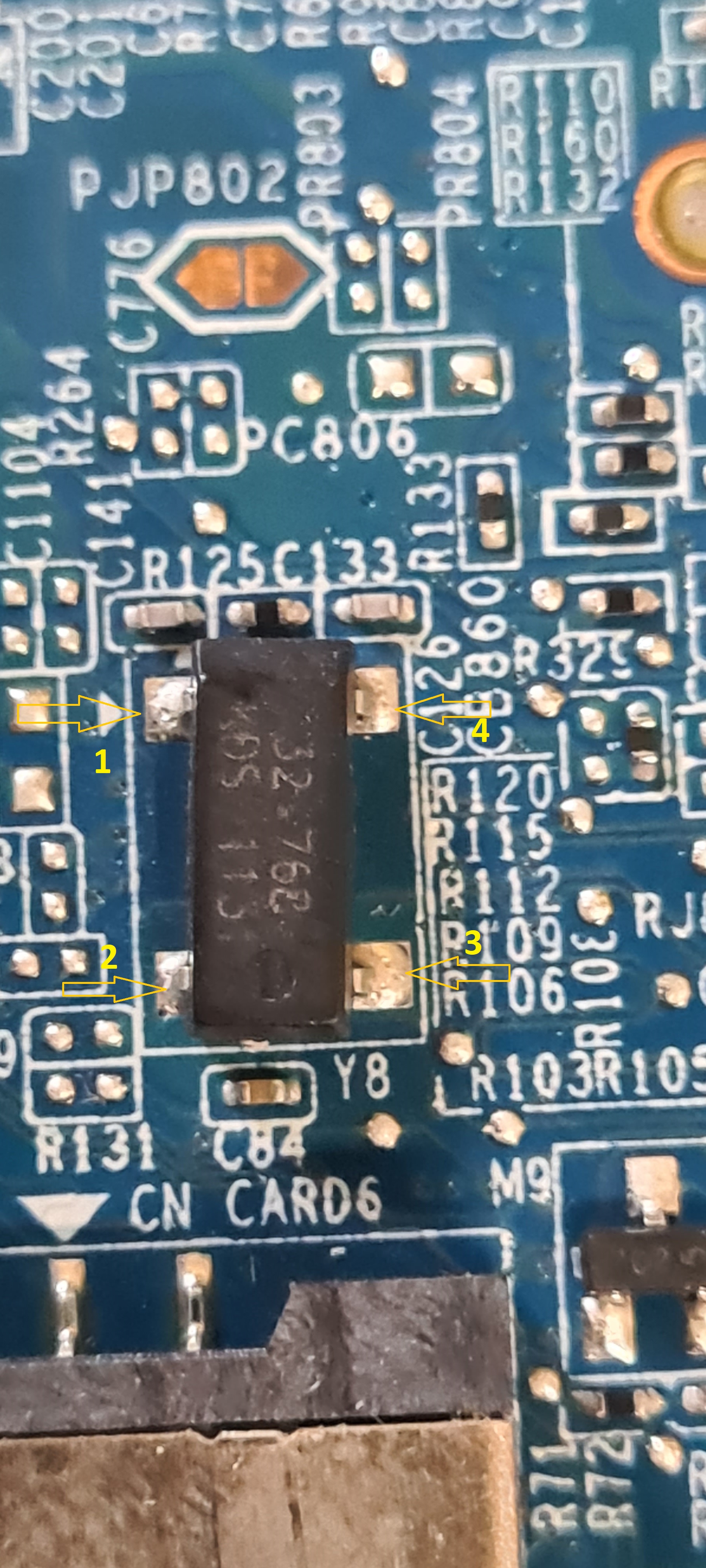

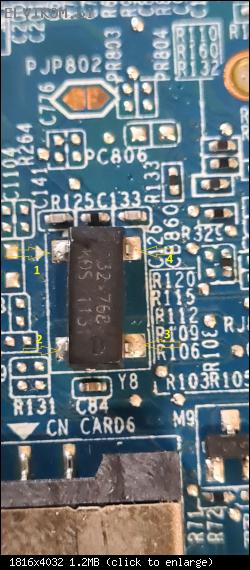

Y8
1 - 0,36V
4 - 0,2V

Sprawdziłem nogi 1,4 oscyloskopem i jest częstotliwość na tych nogach 32,7kHz do 33,4 kHz pływa.

Podam jeszcze rezystancje na cewkach z CPU oraz RAM
PL804 5 kOhm
PL806 10 kOhm
PL811 MegaOhmy
PL812 63 Ohm
PL810 22,7 Ohm
PL807 25 Ohm
PL809 25 Ohm
PL805 101 Ohm
PL802 18 Ohm

matic ha scritto:Have you reflashed the EC BIOS chip U22?

If so, try to reflow the PCH chip.
If it does not change anything, replace the PCH.

Tak programowałem wcześniej U22 oraz U814 dwoma wsadami co prawda niepotwierdzonymi, obecnie wróciłem do pierwotnego wsadu.


Edit
Miałem pod ręką nowy SLJ4P, wymieniłem i nic nie zmieniło się w zachowaniu płyty.
Rezystancja na PL810 zmieniła się na 40 Ohm

Remeasure the voltages to ground on pins 18, 21, 96 of KBC chip in the following cases:
a) Before pressing to the power button (machine turned off).
b) After pressing to the power button (machine turned on).

Remeasure the voltages to ground on pin 33 of KBC chip in the following cases:
c) Power button released.
b) Power button pressed.

Witaj
Dziękuję za poświęcony czas


Po podłączeniu zasilacza
18 - 0v
21 - 0V
96 - 0V


Po wciśnięciu power
18 - 0v
21 - 0V
96 - 3,3V

Przycisk zwolniony
33 - 3,3V

W momencie naciśnięcia power na chwilę napięcie spada

Przycisk wciśnięty
33 - 3,3V

You edited your first post with the motherboard marking code:

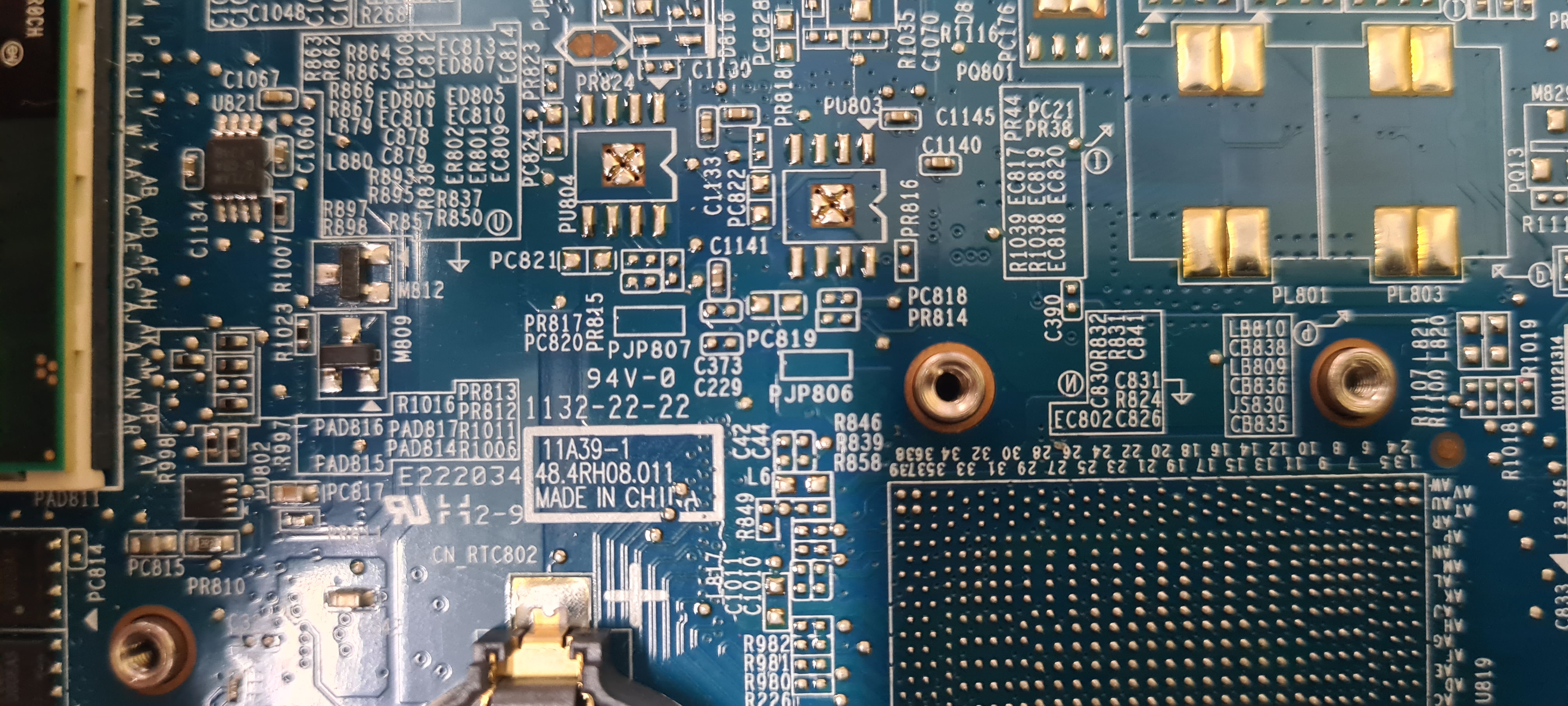

psikus123 ha scritto:MB MB: Wistron 11A39-1 48.4RH08.011

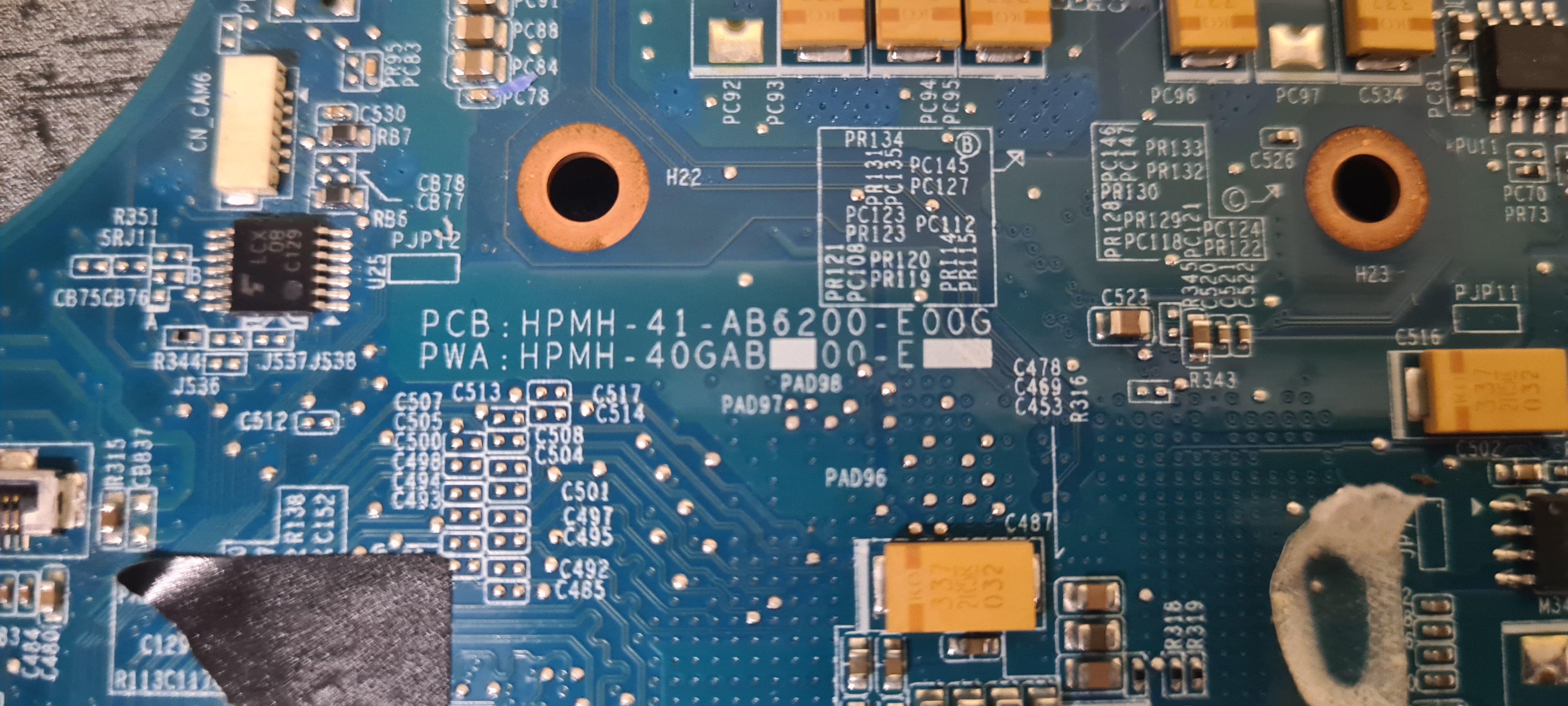

But according to the pictures of the board in your first post it goes for different board (Flex HPMH-41-AB6200-E00G).

So which board exactly do you have?

Nie mogłem znaleźć oznaczenia płyty, więc w pierwszym poście było oznaczenie HP SPARE 665349-001 z naklejki na MB dlatego zamieściłem foto, lecz Administarator zwrócił mi uwagę i podpowiedział gdzie jest właściwe oznaczenie dlatego wyedytowałem pierwszy post.
Zdjęcie i oznaczenie w pierwszym poście jest takie jak na płycie

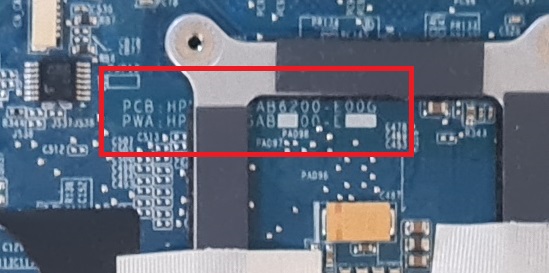

Oznaczenie o które chodziło koledze matic:

Dziękuję za wskazówkę nie dojrzałem tego wcześniej

Try to replace the KBC chip. Use the replacement chip with the same extension marking (-CXA or similar) as the original one.
