#1 Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez xnd2020 7 kwietnia 2020, 21:55
Po skręceniu chromebooka (kupiłem go z niedziałającym touchpadem, rozebrałem go celem odkręcenia śruby do UEFI), mam brak obrazu, nie rusza z baterii, z zasilacza też, natomiast po podłączeniu zasilacza słuchać syczenie. Dioda w zasilaczu nie przygasa, piszczenie około 30 min potem przestaje. Pomału zabieram się do niego, płyta to DALI5BMB8G0 REV:G. Pomierzyłem tylko płytę podłączoną do zasilacza, oto wyniki BQ715:
1- 20V
2- 20V
3- 20V
4- 25V
5-3,35V
6- 2,61V
7- 0,02V
8- 3,28V
9- 3,29V
10- 1,43V
11- 9,08V
12- 9,09V
13- 9,09V
14- 0V
15- 0,37V
16- 6,10V
17- 15,6V
18- 9,8V
19- 9,2V
20- 20V

Oporność na rezystorze przy włączniku wynosi 25 om a na zwarciu 0 om, przy włączeniu zasilacza pokazuje się napięcie 3,3V. Czy jest w ogóle dostępny schemat ideowy tej płyty? Przyznam, że mam olbrzymie trudności z odczytaniem napisów na tak małych scalakach.

Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez Google Adsense [BOT] 7 kwietnia 2020, 21:55

#2 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez clops35 8 kwietnia 2020, 01:29
xnd2020 napisał(a):rozebrałem go celem odkręcenia śruby do UEFI
???
xnd2020 napisał(a):po podłączeniu zasilacza słuchać syczenie
Co syczy zasilacz czy element na płycie?

xnd2020 napisał(a):Czy jest w ogóle dostępny schemat ideowy tej płyty?
Podobno jest ale ja nie mam i nie wiem skąd pobrać.
xnd2020 napisał(a):Oporność na rezystorze przy włączniku wynosi 25 om a na zwarciu 0 om
Co masz na myśli?

Czy płyta reaguje na włącznik?
Wykonaj reset CMOS.
Zmierz napięcie i rezystancję do masy na wszystkich cewkach. Wyniki pomiarów nanieś na zdjęcie płyty.

#3 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez xnd2020 8 kwietnia 2020, 11:23
Chciałem wgrać na niego Windows zamiast Chrome Os do tego celu należy wykręcić śrubę z płyty.

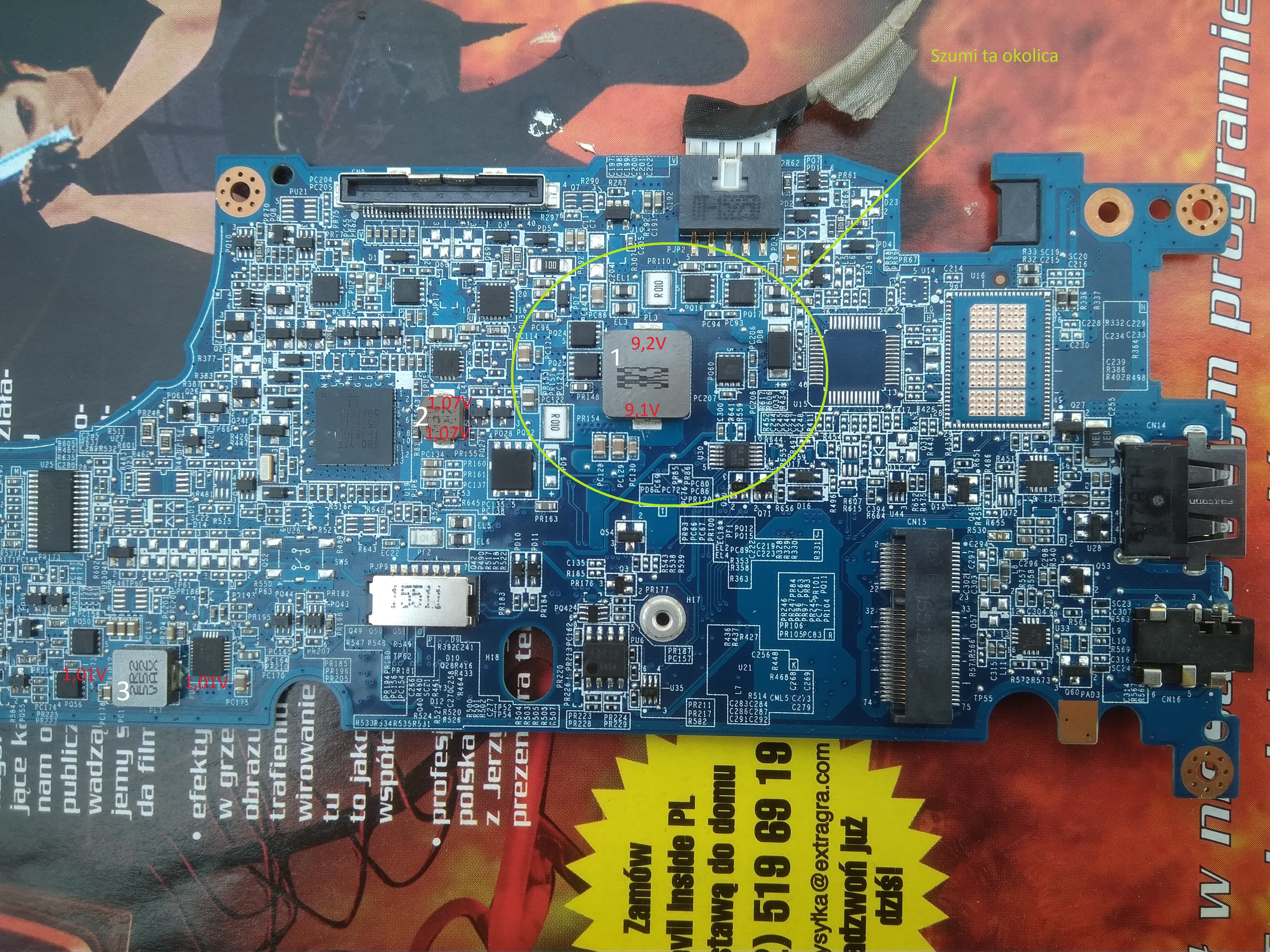

Syczy jeden z elementów na płycie, zaznaczyłem na zdjęciu okolicę.

Z ta opornością to nieważne , pomyliłem przyciski.

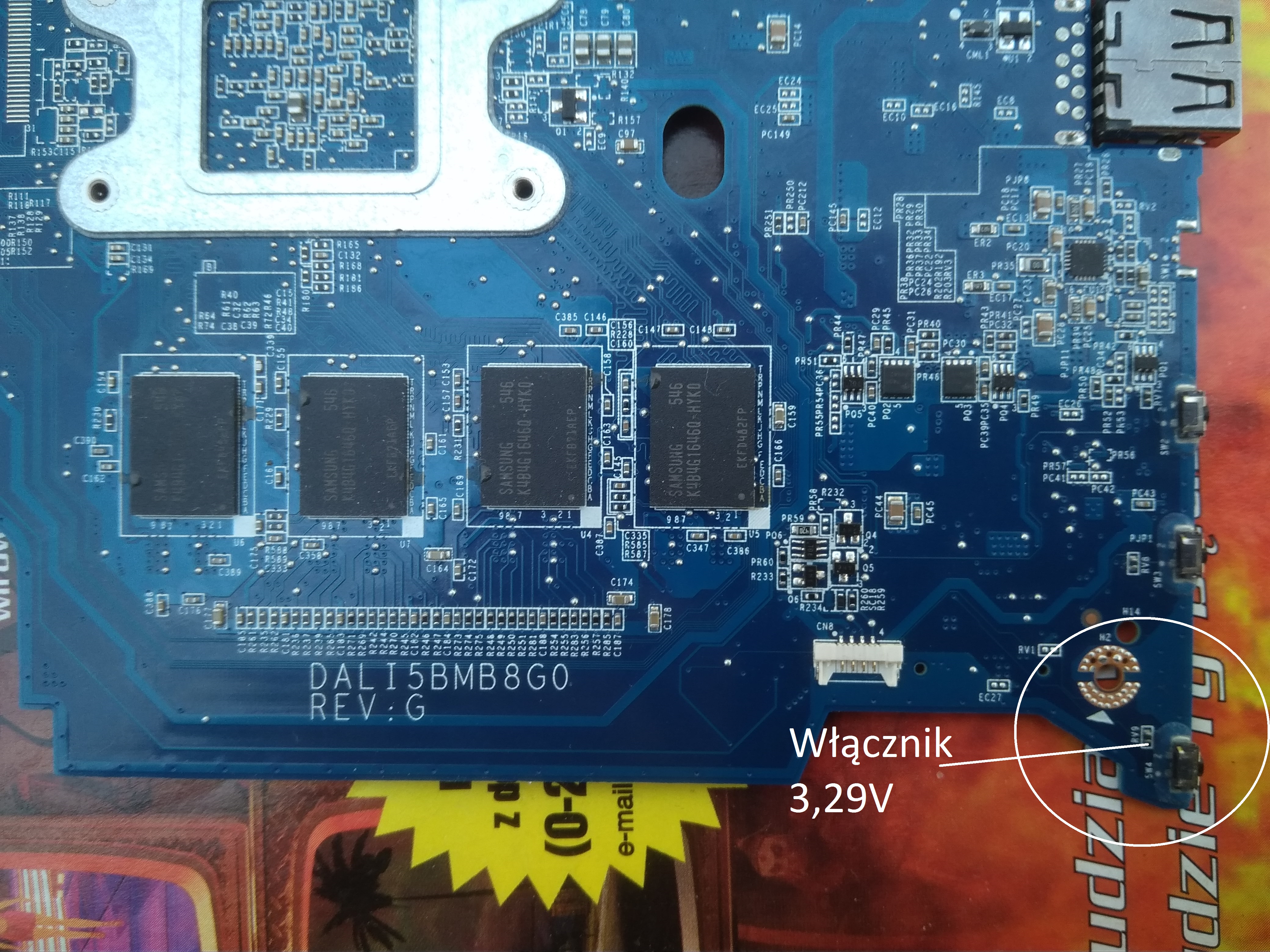

Na zdjęciu masz przedstawione, płyta nie reaguje na włącznik jest na nim 3,3V po wciśnięciu spada do 0V
Jak wykonać reset CMOS, nie mam żadnej baterii na płycie ?

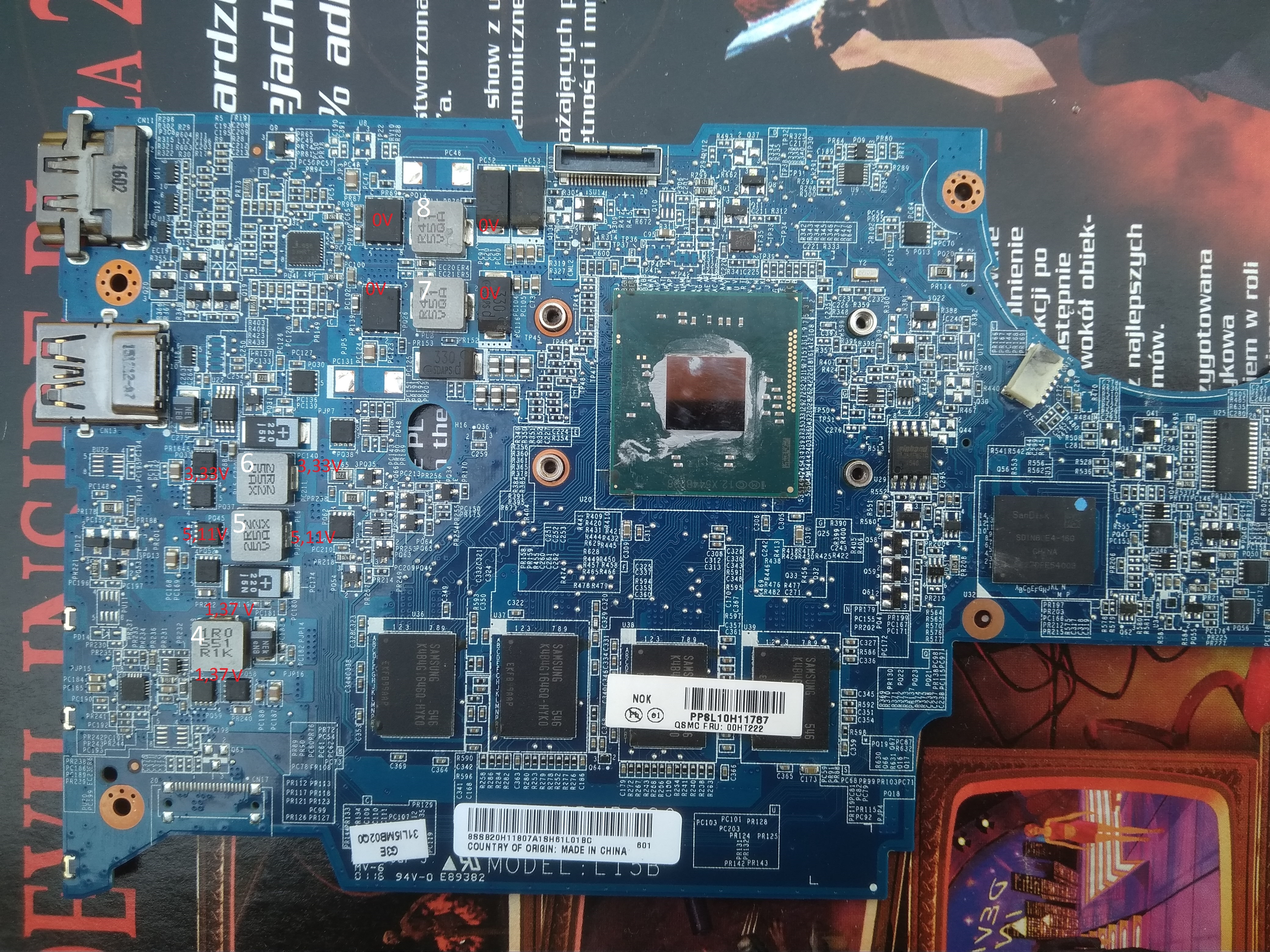

Poniżej pomiary napięcia na cewkach (robione z włączonym zasilaczem) czy pomiar oporności cewek względem masy mam robić z zasilaniem czy bez ?

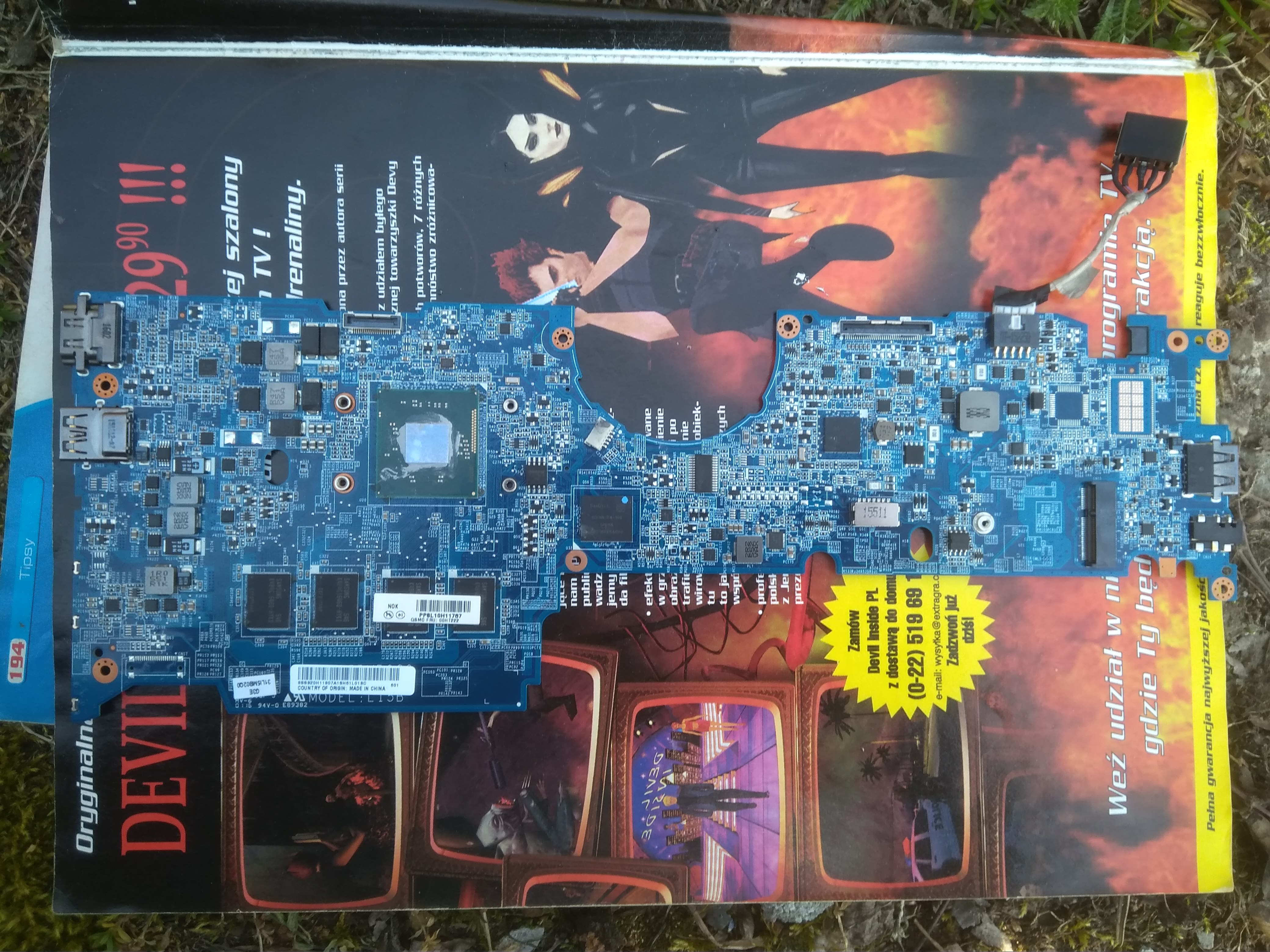

ObrazekObrazekObrazekObrazek

#4 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez clops35 8 kwietnia 2020, 12:51
xnd2020 napisał(a):Poniżej pomiary napięcia na cewkach (robione z włączonym zasilaczem) czy pomiar oporności cewek względem masy mam robić z zasilaniem czy bez ?

Rezystancję zawsze się mierzy bez podłączonego zasilania.

#5 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez xnd2020 8 kwietnia 2020, 19:54
Ok pomiary rezystancji na cewkach :
1 około 50 kilo i rośnie
2 około 55 om
3 402 om
4 320 om
5 47-28 kom
6 Rośnie od 13 do 19,6 kom
7 16, 5 om
8 około 18, 5 om

#6 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez clops35 9 kwietnia 2020, 11:26
Podłącz baterię i spróbuj uruchomić. Być może ta płyta nie startuje bez podpiętej baterii.
Zmierz napięcia n. 2, 3, 4, 5, 6, 12, 13, 15, 16, 17, 18, 19, 21, 22, 23, 24, 25 26, 27, 29, 30 PU4.
Spróbuj przycisnąć cewkę 1, zwróć uwagę czy zmieni się odgłos syczenia.

#7 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez xnd2020 9 kwietnia 2020, 15:24
Gdy chromebook dział to bez problemu uruchomiłem go bez baterii. Gdy dotknę śrubokrętem cewkę 1 to słychać o połowę cichsze syczenie.
Co do tych miejsc pomiarowych to o jakie ci chodziło dokładniej ? (Nie mam doświadczenia w naprawach płyt dlatego pisz jak do dziecka).

#8 Re: Lenovo 11e 20DU-0009MD - Brak zasilania po złożeniu


przez Vogelek23 9 kwietnia 2020, 16:28
xnd2020 napisał(a):Co do tych miejsc pomiarowych to o jakie ci chodziło dokładniej ? (Nie mam doświadczenia w naprawach płyt dlatego pisz jak do dziecka).
No sorry, ale jedyne, co Ci teraz można poradzić, to wizytę w serwisie. Kompletnym nieporozumieniem jest brać się za coś, o czym nie ma się najmniejszego pojęcia - a zwłaszcza za tak skomplikowany elektronicznie twór, jakim jest płyta główna komputera. Czy Ty uważasz, że w tydzień nauczysz się naprawiać? Bo jeśli tak, to wyprowadzę Cię z tego błędu - NIE NAUCZYSZ SIĘ. Do tego trzeba lat praktyki i podstaw teoretycznych, jeśli chodzi o elementy elektroniczne. Zacznij zatem od podstaw, a nie od du***y strony.

Wątek zamykam, aby komuś nie przyszło do głowy próbować uczyć autora podstaw elektroniki w dziale nieprzeznaczonym do tego.
