Po zalaniu - jak zregenerować nogę scalaka?

Trafił do mnie Dell E6410 zalany winem.

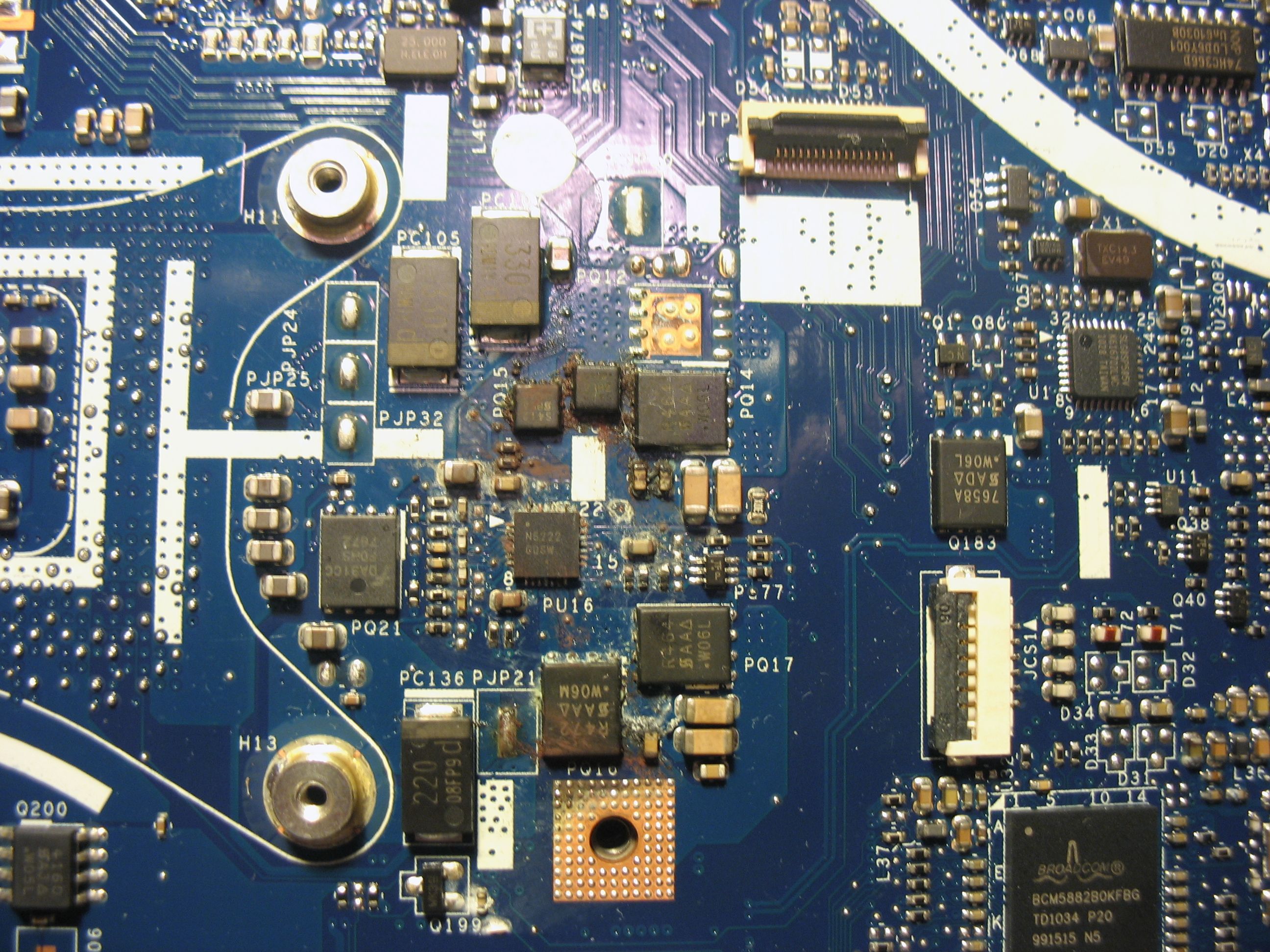

Efekt zalania:



A po wyczyszczeniu okazało się, że wino wyżarło jedną z nóg scalaka przetwornicy:



Jak dorobić taką nogę? Cienkie są jak włos i strach cokolwiek dotykać lutownicą...

Ten scalak nie ma nóg tylko pady.
Trzeba wylutować układ i zobaczyć czy coś z pada jeszcze zostało.

Kilka razy zdarzyło mi się regenerować nogi w układach scalonych. Dużym ułatwieniem będzie mikroskop lub naprawdę dobra lupa. Ja robiłem to tak, że dremelem z frezem stożkowym zdzierałem trochę obudowy dookoła pozostałości po nodze i cynowałem. Sam mostek pomiędzy pcb a układem lutowałem w chwili gdy układ był już wlutowany w pcb. Najczęściej skręcałem dwie pojedyncze żyły miedziane z najcieńszego przewodu jaki udało mi się zdobyć, skręcone pokrywałem cyną, ucinałem odpowiednią długość i cieniutkim grotem lutowałem pod mikroskopem, oczywiście trzeba użyć topnika.
W przypadku układu z padami być może wystarczy zregenerować pad na pcb.

Nie przesadzaj że takie , cienkie, ja to robie tak :
sposób pierwszy :

- ściągam układ , zeskrobuje izolacje z scieżki kłade drucik np 0,5mm tak oby koniec nie zwarł masy dodatkowo konieć drutu robie płaski za pomocą młotka i kowadełka .

Sposób drugi :

- izolacja ściągam zabielam koniec drutu tak aby na końcu powstała kropelka , drut przysuwam do padu kontrolera i grzejąc lutownica drut automatycznie lutuje się .
Sposób pierwszy gwarantuje w miarę przyzwoite parametry obciążeniowe ( np linia ładowania) sposób drugi jest wykorzystywany tylko do transmisji sygnałów ( małe obciążenie prądowe).

Do taki zabaw mile widziany mikroskop.

Mam tylko mocną lupę, może da radę.

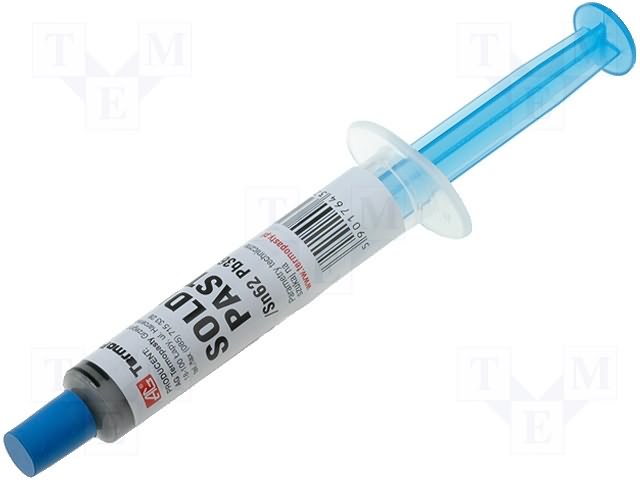

Jak ściągnę scalak hot airem, to oczyścić pady i wlutować go potem na taką pastę z cyną?

62Sn/36Pb/2Ag



Pytanie bardziej pasuje do działu warsztat ale jaką silną lupę lub kamerkę polecacie do takich spraw?

Przed demontażem układu pocynuj normalną cyną do okoła ten układ i wtedy dopiero grzej za pomocą Hot-air. Obstawiam jednak że układ jest do wymiany. W tych układach ścieżka wchodzi do środka na krawędzi układu, a nie pod spodem. U ciebie widać że jest kompletnie zjedzony na krawędzi i jeżeli udało by się doskrobać do czegokolwiek co da się pocynować to jest szansa że zadziała. Wszystko wyjaśni się po zdjęciu go z płyty, oczyszczeniu i sprawdzeniu czy cokolwiek tam zostało do czego można się przylutować.
Pasta z cyną to nie jest dobry pomysł, wystarczy zwykła pasta lutownicza średnio aktywna.

Pastę rozumiem - żeby lepiej cyna przywierała ale skąd wziąć cynę do lutowania jak wcześniej zdejmę ją wickiem z padów?
Pady będą puste, położę scalak i co dalej?

Zapoznaj się z tym filmem
http://www.youtube.com/watch?v=c_Qt5CtUlqY
