Toshiba a300, grzejący oraz piszczący układ AC82PM45 SLB97

Witam!

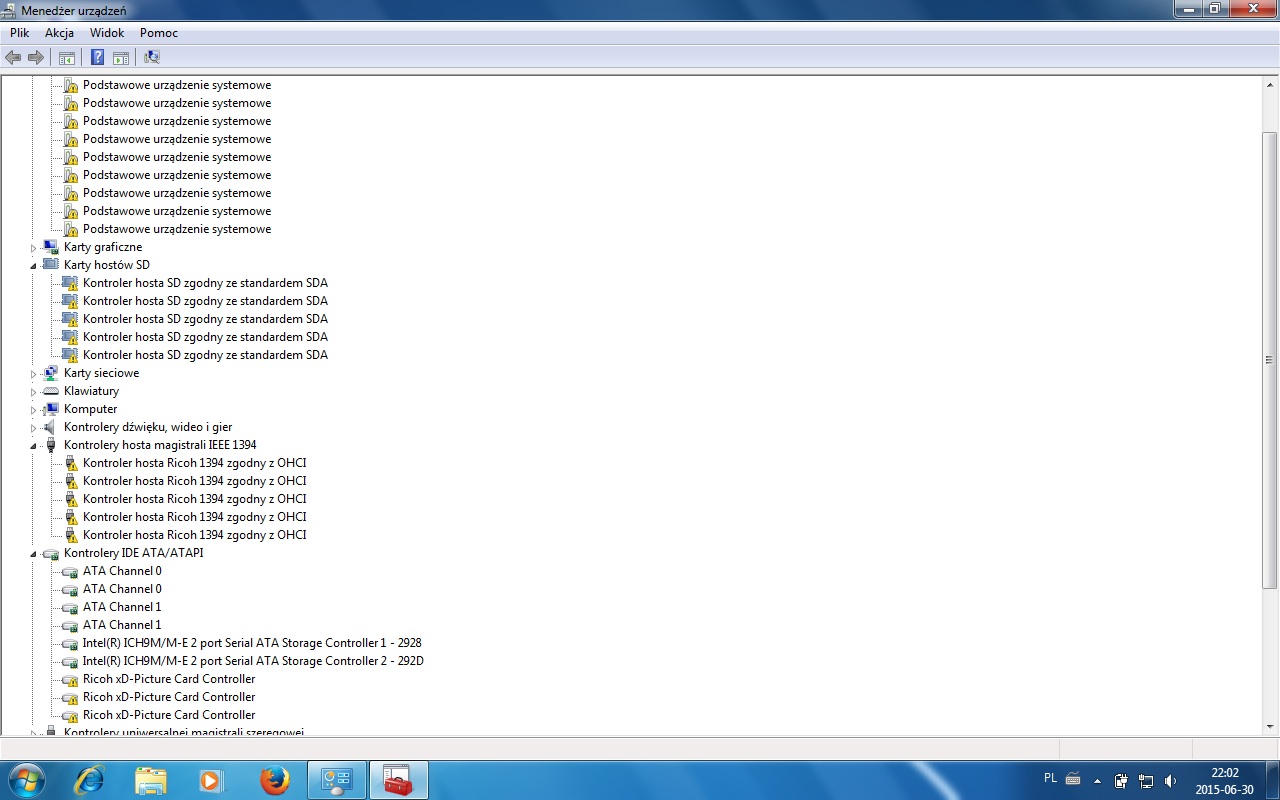

Mam problem z TOSHIBA A300 PSAGCE. Płyta to PT10G_6050A2171501_MB_A03, czyli platforma Inventec Portland 10G. Objawem w działaniu jest to, że po nagrzaniu się komputera nie da rady ponownie go uruchomić. Zawiesza się na momencie bootowania dysku. Gdy ostygnie po 2-5min można ponownie go włączyć. Układ AC82PM45 SLB97 strasznie się grzeje oraz wydaje różne piskliwe dźwięki. W menadżerze urządzeń widzimy:

lecz nie zawsze. Czasami wykrzykniki są przy dwóch urządzeniach, a czasami przy wielu (widoczne na zdjęciu). Widać jakby były problemy z układem RICOH (według menadżera urządzeń). Sam układ się nie grzeje itp. Zauważyłem, że kilka pinów w slocie na karty pamięci były połączone, więc całkowicie usunąłem slot. Na pierwszy plan stawiać wadliwy układ AC82PM45 SLB97 czy RICOH R5C833?
Doradzono mi sprawdzenie napięć na SLB97 z procesorem i bez procesora.

PS Posiadam schemat lecz nie znam gdzie znajduje się jaki element na płycie, gdzie mogę zmierzyć te napięcia. Kiedyś czytałem o programach, które o tym mówią, lecz nie mogę ich znaleźć...
pozdrawiam

Sprawdź pod oscyloskopem napięcie na AC82PM45, oraz na CPU (przy kondensatorach typu nec tokin prawie zawsze są one do wymiany).
Gdzie zmierzyć? Ścieżki bez problemu prowadzą do elementów (są widoczne), w dodatku większe kondensatory są na tej płycie oznaczone.
AC82PM45 możesz zmierzyć np. na C122, napięcie na CPU na kondensatorze nec tokin, który jest pod gniazdem CPU po drugiej stronie (mierz z wsadzonym procesorem).

Napięcie na C122 1,832V, a na nec tokin brak napięcia na baterii i na ładowarce.

Chodziło o pomiar pod oscyloskopem.
Niestety, ale miernik nie widzi jak zachowuje się napięcie.
Na CPU na pewno masz napięcie skoro Ci się uruchamia - sprawdź czy dobrze przykładasz sondy (ew. zrób pomiar w innym miejscu na linii zasilania CPU) - ale tutaj również zależy na sprawdzeniu pod oscyloskopem.

Niestety nie posiadam oscyloskopu. Nec tokin raczej nie wydaje się być uszkodzone, ponieważ brak restartów na ładowarce.

qazik napisał(a):Nec tokin raczej nie wydaje się być uszkodzone, ponieważ brak restartów na ładowarce.

Nie rozumiem kompletnie tego stwierdzenia.
Nec tokin to kondensator, na linii zasilania CPU. Jego uszkodzenie to zmniejszona pojemność, zwiększone ESR - przez to procesor nie dostaje stabilnego napięcia, a przedostają się spore oscylacje z przetwornicy.
Bez oscyloskopu nie sprawdzi się jego (ew. wymieniając). Ale Twój problem nie musi dotyczyć tego kondensatora.
Jeżeli nie masz sprzętu to niestety nic tutaj nie zdziałasz (jak nie masz oscyloskopu to domyślam się, że nie posiadasz stacji BGA).
Przed wymianą wskazane są najpierw pomiary, aby nie wymieniać po kolei wszystkich elementów, tylko zdiagnozować problem i go usunąć.
Najpierw trzeba wyeliminować problemy z napięciem - bo "piszczenie" w 90% przypadków jest powodowane właśnie problemem z napięciem (generowany jest dźwięk o częstotliwości przedostających się oscylacji z PWM).
