#21 Re: Toshiba l40-17s martwy

rrouterr • 20 Листопада 2010, 00:20
On U2102 pin1 when power press 0V

-- piątek, 19 listopada 2010, 23:34 --

If when I press power end on U2901 pin48 does not change, does it suggest that it is broken IT8511?

Re: Re: Toshiba l40-17s martwy

Google Adsense [BOT] • 20 Листопада 2010, 00:20

#22 Re: Toshiba l40-17s martwy

Serg0 • 20 Листопада 2010, 00:36
There MUST be either 19V or 3-5V. I can have a look tomorrow only.
Please in meantime measure voltage on pins 1 and 5 on other 2 ICs, which are around U8100

#23 Re: Toshiba l40-17s martwy

rrouterr • 20 Листопада 2010, 00:44
________pin1 pin5
U8100 19V 12V
U8401 5V 3V
Uxxxx 5V 3,3V
U2102 0V 0V

#24 Re: Toshiba l40-17s martwy

Serg0 • 20 Листопада 2010, 00:51
What is voltage on RTC battery?
And then check pin 22 of TPS51020

-- Saturday, 20 November 2010, 01:01 --

rrouterr написав:If when I press power end on U2901 pin48 does not change, does it suggest that it is broken IT8511?

Not sure. Which voltage you have on power button?

#25 Re: Toshiba l40-17s martwy

rrouterr • 20 Листопада 2010, 02:03
RTC = 2,5V
pin 22 of TPS51020 = 4,5V

Power button = 3,3V

#26 Re: Toshiba l40-17s martwy

Serg0 • 20 Листопада 2010, 11:01
Can you check, if laptop is starting up from the battery?

#27 Re: Toshiba l40-17s martwy

rrouterr • 20 Листопада 2010, 15:04
The customer brought a laptop without a battery

#28 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 12:33
So, U2102 pin 1 I have 5V, pin 5(output) - 1.25V

#29 Re: Toshiba l40-17s martwy

rrouterr • 21 Листопада 2010, 13:05
Where is connected pin 1 U2102?

#30 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 13:31
It is connected to source pins(6,7) of Q9106(marked 2511, TSSOP8). On the gate (pin 5) must be 12V to open this MOSFET.

#31 Re: Toshiba l40-17s martwy

rrouterr • 21 Листопада 2010, 13:39
Q9106 power supply (pin 1 / 8) is 5V. PIN5 is 0V, and looks like he was unconnected to jump mV. PIN5 Where is connected?

#32 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 17:16
Close to it there is Q9105(very small). If you look at the schematics of Teresa, it is PQ6104, signal is coming from pin 4 over resistor 47kOhm to pin 5 of Q9106. Then, to get there 12V, must be +12V on pin 3 of Q9105 and +3V on it's pin 2. To pin 2 signal is coming at the end from KBC IT8511, pin 70.

#33 Re: Toshiba l40-17s martwy

rrouterr • 21 Листопада 2010, 17:40
Hi

Q9105 pin4 of course 0V
pin3 12V
pin2 0V and pin70(KBC)=0V

-- niedziela, 21 listopada 2010, 16:44 --

By chance, concludes a KBC pin70 to pin 69 and the motherboard started.
Then appeared on pin70 3.3 V

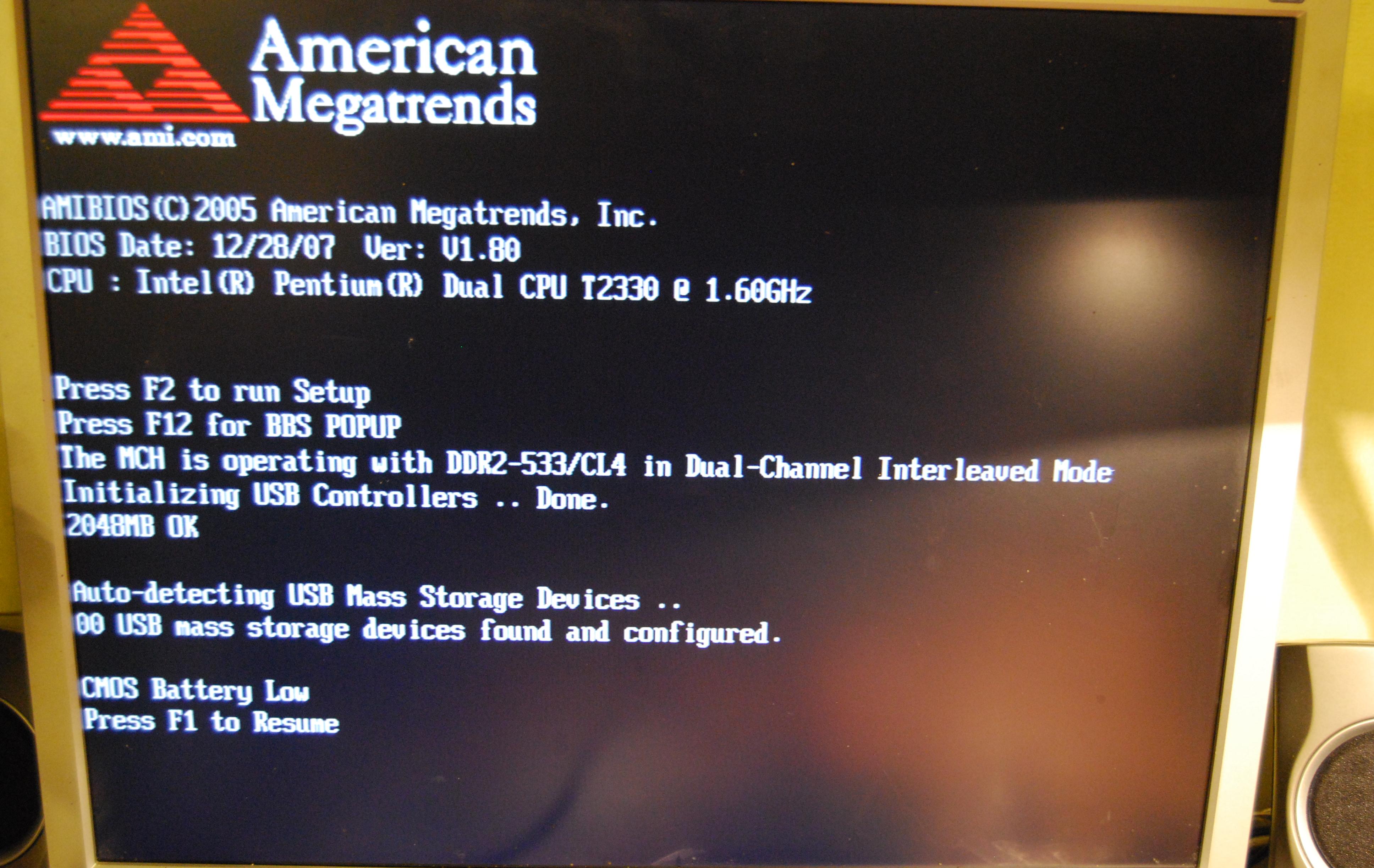

CRT shows first succes

Зображення

But power button don't work I can't turn off.

#34 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 20:39
What about pin 75 of KBC?

#35 Re: Toshiba l40-17s martwy

rrouterr • 21 Листопада 2010, 20:46
Serg0 написав:What about pin 75 of KBC?


0V

#36 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 20:51
Looks like we found the problem - KBC has to be replaced. Strange, how it can be connected to a wrong power supply polarity...
By the way, can you check, is there generation on a KBC oscillator 32768kHz?

#37 Re: Toshiba l40-17s martwy

rrouterr • 21 Листопада 2010, 21:08
yes there is 32kHz

#38 Re: Toshiba l40-17s martwy

Serg0 • 21 Листопада 2010, 22:35
Then - go for a new IT8511

#39 Re: Toshiba l40-17s martwy

Usunięty Użytkownik 402 • 22 Листопада 2010, 02:20
Czy podstawiałeś procesor, ram?
Czy na amperomierzu zasilacza widać że idzie post?, ładowanie działa?
