#1 [WSAD BIOS] Lenovo Z50-70 ACLUA/ACLUB NM-A273

przez doktort • 13 listopada 2017, 16:29
Lenovo Z50-70
ACLUA/ACLUB NM-A273
Rev 1.0
2013-12-27

Obsada płyty:
BIOS:25B64BSIG
KBC: IT8586E FXA
APU: SR1EN
GPU: N15S-GT-S-A2

Rezystancje kluczy bez zasilania z RAM-ami:

PL307 - 175ohm
PL701 - 135ohm
PL302 - 318kohm (wynik po 30sec pomiaru - rezystancja płynie do tego stanu)
PL705 - 20ohm
PL706 - 20ohm
PL9 - 97ohm
PL304 - 75kohm (jak PL302)
PL303 - 4,3kohm

Wsady zgrane programatorami z SPRAWNEJ płyty



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: [WSAD BIOS] Lenovo Z50-70 ACLUA/ACLUB NM-A273

przez Google Adsense [BOT] • 13 listopada 2017, 16:29

#2 [WSAD BIOS] Re: Lenovo Z50-70 ACLUA/ACLUB NM-A273

przez krisark • 21 marca 2019, 09:40
POTWIERDZAM - wsad BIOS i EC działa poprawnie na obsadzie:
Lenovo Z50-70
ACLUA/ACLUB NM-A273
Rev 1.0
2013-12-27

Obsada płyty:
BIOS:25B64BSIG
KBC: IT8586E FXA
APU: SR1EN
GPU: N15S-GT-S-A2

#3 [WSAD BIOS] Re: Lenovo Z50-70 ACLUA/ACLUB NM-A273

przez matic • 21 lutego 2021, 15:20
BIOS and KBC dump works correctly.

Tested on
Model: Lenovo IdeaPad Z50-70 (Model name: 20354)
Motherboard: Compal NM-A273, Rev.: 1.0

APU: Intel Core i7-4510U (SR1EB)
GPU: Nvidia GeForce GT840M (N15S-GT-S-A2)
KBC: Lenovo IT8586E - FXS
BIOS:
UC3: GigaDevice GD25B64BSIG
UC6: Factory not present on the board

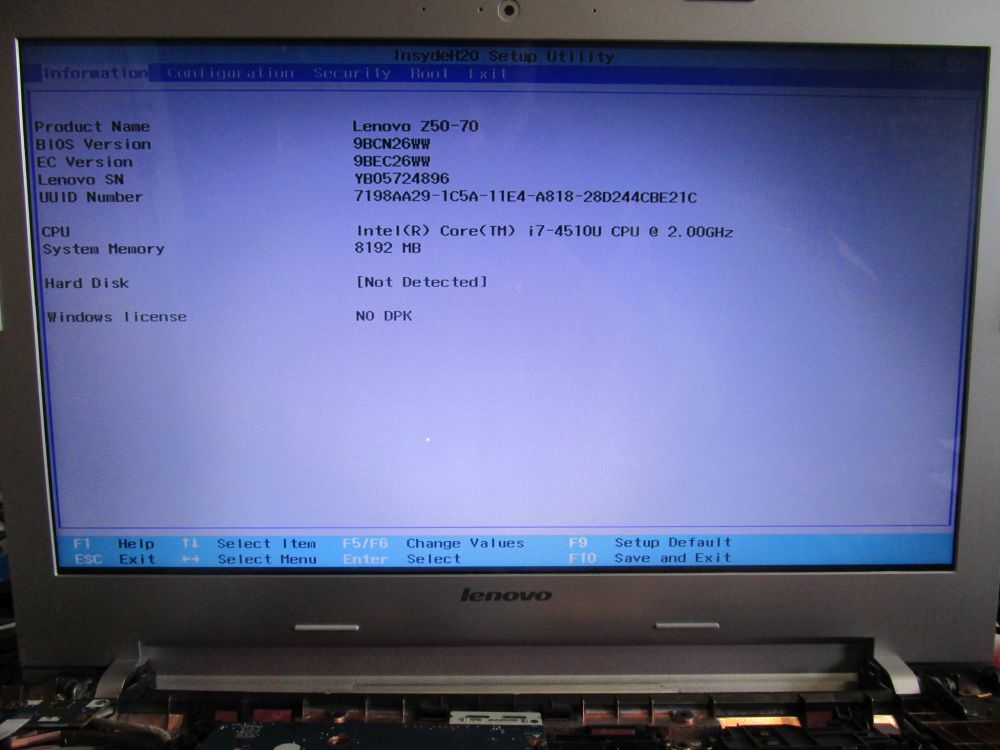

Notes: It takes a long time to the picture appear on the screen. After transferring the ME-region from old to the new BIOS the picture appear immediately.
