#1 Lenovo Yoga 700-14ISK, identyfikacja elementów.

przez janusz13850 • 15 października 2018, 07:27
Witam. Płyta NM-A601. Trafił do mnie laptop jak w temacie i brakuje trzech elementów:
U101 (znalazłem w innym poście, że jest to AP22802BW5-7),
PQ108,
PD109.
Z góry dziękuję za pomoc i pozdrawiam.

Re: Lenovo Yoga 700-14ISK, identyfikacja elementów.

przez Google Adsense [BOT] • 15 października 2018, 07:27

#2 Re: Lenovo Yoga 700-14ISK, identyfikacja elementów.

przez gofer • 15 października 2018, 18:26
Sprawdź:
PD109-BZX84J-B10
PQ108-AO4407A

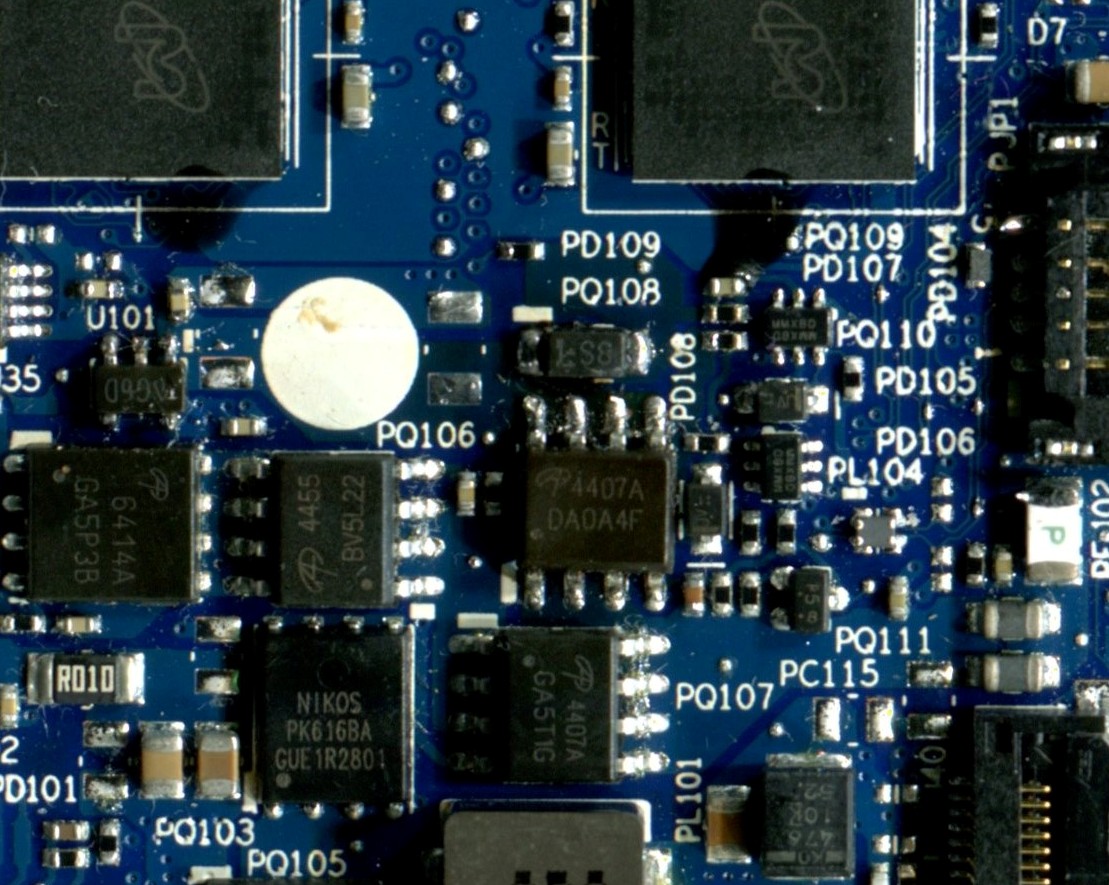

Obrazek

#3 Re: Lenovo Yoga 700-14ISK, identyfikacja elementów.

przez Vogelek23 • 15 października 2018, 21:05
gofer napisał(a):PD109-BZX84J-B10
Tu akurat błąd - PD109 to dioda Shottky'ego SD103CW w obudowie SOD123.

#4 Re: Lenovo Yoga 700-14ISK, identyfikacja elementów.

przez janusz13850 • 19 października 2018, 19:44
Witam ponownie. Dziękuję za odpowiedzi i zdjęcie. Zauważyłem, że brakuje mi jeszcze elementu nad diodą PD109 (ze zdjęcia wygląda mi na rezystor).
Bardzo proszę o fragment schematu z tranzystorem PQ108. Pozdrawiam.
