#21 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 2 Листопада 2022, 21:37

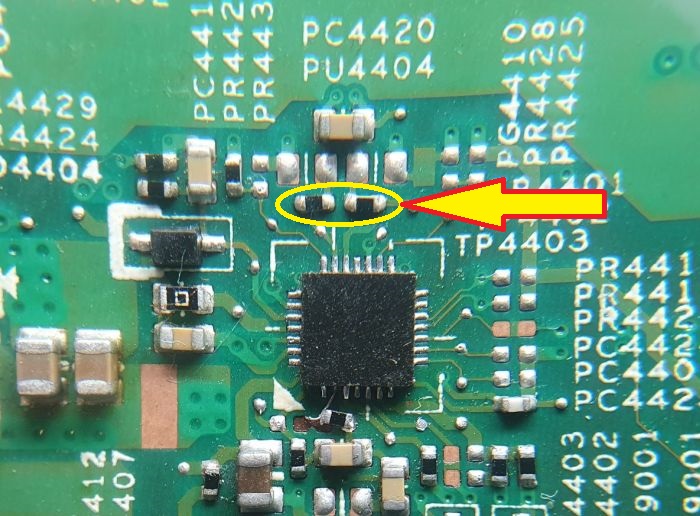

Check the highlighted two resistors. Both should be the same - 10Ω/1%, package 0402. One of them is probably damaged.
Зображення

Re: Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

Google Adsense [BOT] • 2 Листопада 2022, 21:37

#22 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 4 Листопада 2022, 12:13
Rezystor z lewej strony ma 7,5kΩ prawy 10,1Ω
Taka duża różnica będzie wskazywała na uszkodzenie rezystora? Wymienić go?

#23 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 4 Листопада 2022, 12:45
PrEzEz96 написав:The resistor on the left is 7.5kΩ
Such a large difference will indicate that the resistor is damaged? Replace it?
Yes, this resistor is definitely damaged and needs to be replaced.

Such a simple questions with Service level= 2 :wtf:

#24 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 4 Листопада 2022, 14:09
Może źle sformułowane pytanie, to wiem że taka wartość wskazuje na uszkodzenie, bardziej chodziło mi o to czy napewno ma tam być 10Ω gdyż bardzo duża różnica względem mierzonego elementu.

#25 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 16 Листопада 2022, 11:56
Rezystor wymieniony, sytuacja się zmieniła.

Bateria oryginalna
Led: Mruga na pomarańczowo
Pobór: Skacze 0-0,500A
Windows: Podłączony
BatMon:

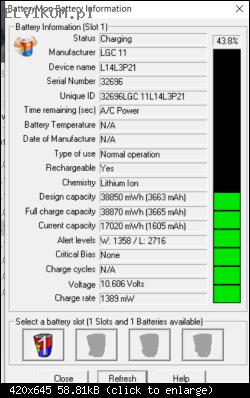

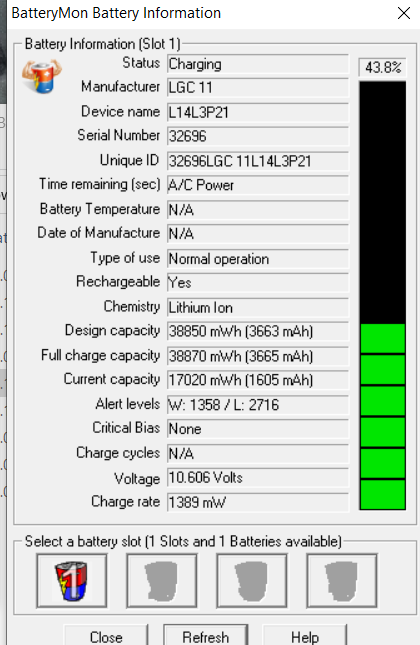

Зображення

Bateria nowa zamiennik:
Led: Mruga na biało
Pobór: Skacze 0-0,500A
Windows: Podłączony
BatMon:

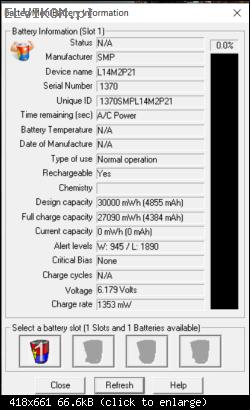

Зображення

#26 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 16 Листопада 2022, 20:33
Measure the voltages to ground on all pins of battery connector with the battery + power supply connected.
Perform the measurements with the old (original) battery and also with the new replacement battery.

#27 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 18 Листопада 2022, 10:10
BAT1
Orginalna bateria:
1.
2.
3.
4.0,29
5.3,25
6.3,25
7.6,19
8.6,19

Nowy zamiennik:
1.
2.
3.
4.0,29
5.3,25
6.3,25
7.10,61
8.10,61

#28 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 18 Листопада 2022, 15:41
Please, post a clear picture of the highlighted text on both batteries.
Зображення

#29 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 18 Листопада 2022, 20:28
Ciekawa sytuacja nie zwróciłem uwagi na to wcześniej. Bateria zamiennik ma inne napięcie.

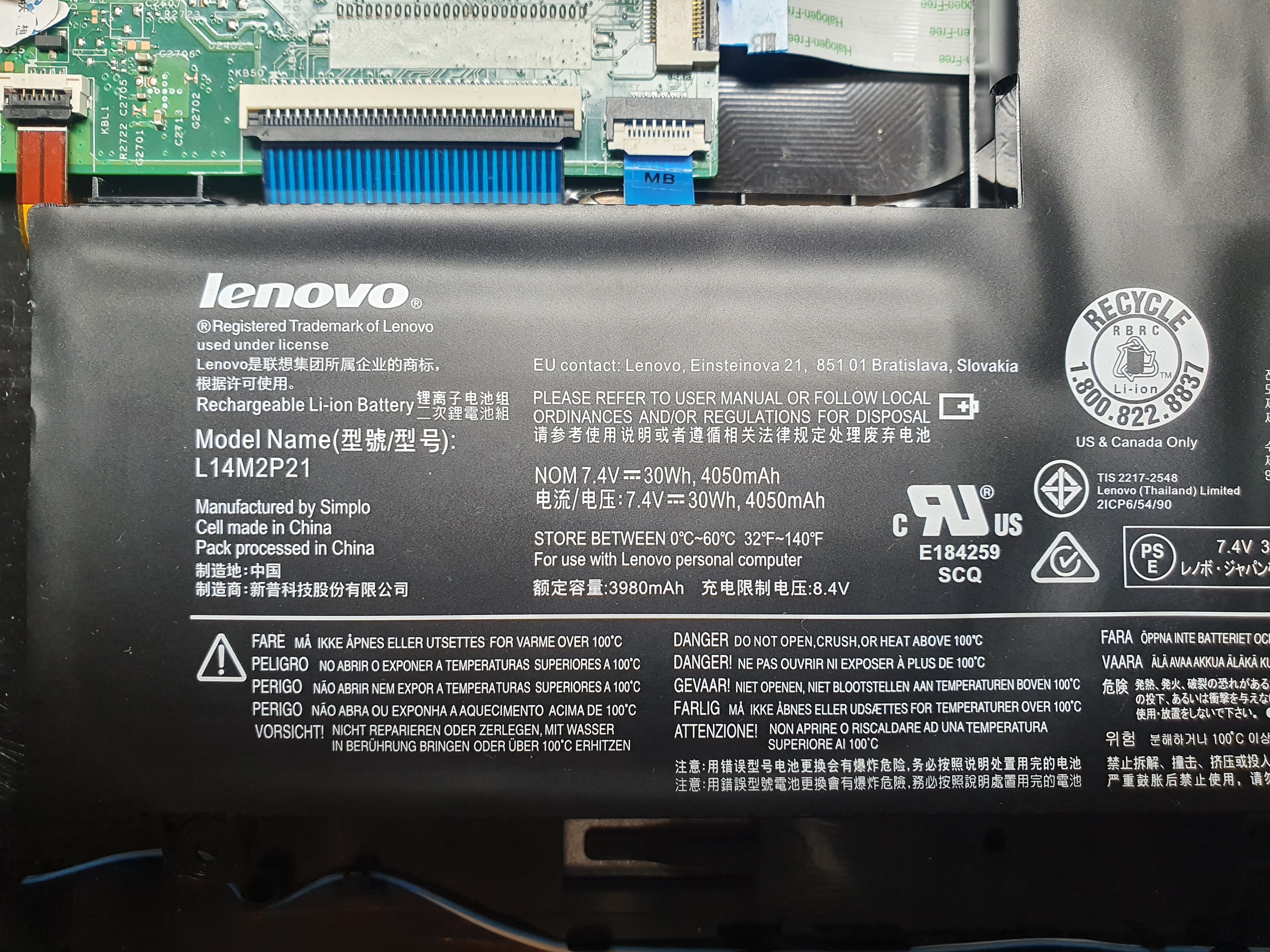

Зображення

Зображення

#30 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 19 Листопада 2022, 16:00
PrEzEz96 написав:Ciekawa sytuacja nie zwróciłem uwagi na to wcześniej. Bateria zamiennik ma inne napięcie.
That's exactly what it seemed to me. The replacement battery is not compatible with this machine.

Measure the power consumption (in mA) of the board, when the machine is turned off with and without the old original battery connected.

#31 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 23 Листопада 2022, 11:55
Płyta sama: 0,001A
Płyta z starą oryginalną baterią: 0,023-0,151A - pomarańczowa dioda miga
Płyta z używaną oryginalną ( kompatybilną baterią ): 0,018-0,103A - pomarańczowa dioda miga

#32 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 23 Листопада 2022, 19:36
Measure the voltages to ground on pins 1, 2, 3, 4, 5, 6, 10, 11, 12, 15, 17, 18, 19, 20, 24, 25, 28 of charger chip PU4404 with the power supply + used original (compatible battery) connected.

#33 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 25 Листопада 2022, 11:17
PU4404 zasilacz + bateria

1-19,31V
2 -19,31V
3- 19,31V
4-25,1V
5-3V
6-2,5V
10 -0V
11 -3,2V
12-3,25V
15 -0,30V
17-6,93V
18-6,94V
19-6,94V
20 -6,94V
24 -5,77V
25 -8,23V
28- 15,84V


BAT1
1-0V
2-0V
3-0V
4-0,30V
5-3,25V
6-3,25V
7-7,27V
8-7,27V

#34 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 25 Листопада 2022, 11:38
Perform the following measurements with the power supply + used original (compatible battery) connected.
- Measure the voltages to ground on both pins of resistor PR4413.
- Measure the voltage to ground on pin 24 of KBC chip.

#35 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 25 Листопада 2022, 12:12
PR4413
PR4413 - 1kΩ
19,04V i 15,84V

KBC n24 - 0V obecne zwarcie do masy

#36 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

matic • 25 Листопада 2022, 12:56
PrEzEz96 написав:PR4413 - 1kΩ
19,04V i 15,84V
The resistor PR4413 is definitely damaged and needs to be replaced. The value of this resistor is 10Ω/5%, package 0402.

PrEzEz96 написав:KBC n24 - 0V obecne zwarcie do masy
Remove the transistor Q2405 from the board and remeasure the resistance to ground on pin 24 of KBC chip.
Also measure the resistance to ground on pin 10 of charger chip PU4404 with that transistor removed.

#37 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 25 Листопада 2022, 13:26
PR4413 wymienione

Po zdjęciu Q2405 brak zwarcia na KBC n24

KBC n24 - 1,1KΩ

PU4404 n10 - 1,0KΩ

Rozumiem iż uszkodzone Q2405 czym mogę go zastąpić?

#38 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii  [РІШЕНО] 

matic • 25 Листопада 2022, 13:42
PrEzEz96 написав:Rozumiem iż uszkodzone Q2405
Yes, this transistor is damaged.
Check, if the battery charges with this transistor removed from the board. If so, replace it.

PrEzEz96 написав:czym mogę go zastąpić?
This transistor is 2N7002K. It's widely used general purpose transistor. It's available on many stores so you probably don't need to look for replacements.

#39 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 25 Листопада 2022, 13:57
Bateria się ładuje pobór 0,950A! :)

matic dziękuje Ci za pomoc! :)

#40 Re: Lenovo Yoga 500-14ISK 14292-1 Brak Ładowania Baterii

PrEzEz96 • 30 Листопада 2022, 12:26
Oszaleje z tym sprzętem.

Wymieniony Q2405 sprzęt podziałał jakieś 3 dni i mam kolejny problem.
Sprzęt ładuje się prądem max 0,500A dodatkowo znowu mruga dioda ładowania na pomarańczowo. Pobór prądu ma skoki poziomu 0,025A
Bez Q2405 sprzęt zachowuje się tak samo.
