#41 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 3 stycznia 2020, 10:12
Napięcie na pinach KBC kiedy laptop jest wyłączony:
15 - 3V
17 - 0V
19 - 3,33V
27 - 0V
38 - 3,33V
75 - 0V
95 - 0V
100 - 0V
107 - 0V
110 - 3,21
112 - 3,33V
115 - 3,22V
116 - 0V
121 - 0V
Napięcia na pinach KBC kiedy laptop jest włączony:
17 - 0V
38 - 3,07V
75 - 0V
95 - 0V
100 - 1,24V
107 - 0V
112 - 3,07V
116 - 0V
121 - 0V
na rezystorze R209 po stronie KBC jest 1,88V a na drugiej stronie 0V

Re: Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez Google Adsense [BOT] • 3 stycznia 2020, 10:12

#42 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 3 stycznia 2020, 16:22
jendrasso napisał(a):na rezystorze R209 po stronie KBC jest 1,88V a na drugiej stronie 0V

Czy na pewno??? Zmierzyć rezystancję tego rezystora.

#43 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 3 stycznia 2020, 20:52
clops35 napisał(a):
jendrasso napisał(a): na rezystorze R209 po stronie KBC jest 1,88V a na drugiej stronie 0V

Czy na pewno??? Zmierzyć rezystancję tego rezystora.
Resistor R209 is not present on the board. @jendrasso was probably measured on capacitor C192.

Remeasure the power consumption (in mA) of the board before and after pressing to the power button without main battery connected.

#44 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 3 stycznia 2020, 23:01
matic napisał(a):Resistor R209 is not present on the board. @jendrasso was probably measured on capacitor C192.

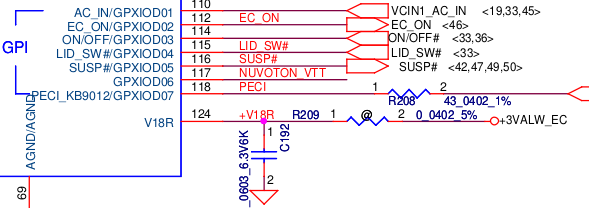

Dlaczego napięcie jest zaniżone?
Obrazek

@jendrasso Nie ma rezystora? Być może jest i zwiększył swoją oporność.
Zmierzyć napięcie na L20.

#45 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 3 stycznia 2020, 23:22
clops35 napisał(a):
matic napisał(a):Resistor R209 is not present on the board. @jendrasso was probably measured on capacitor C192.

Dlaczego napięcie jest zaniżone?
[ Obrazek ]

@jendrasso Nie ma rezystora? Być może jest i zwiększył swoją oporność.
Zmierzyć napięcie na L20.
Resistor R209 is factory not soldered on the board. Voltage on pin 124 of KBC chip is as it should be.

#46 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 4 stycznia 2020, 00:24
Zmierzyć napięci pin 115 KBC
1. włącznik naciśnięty
2. włącznik zwolniony

Zmierzyć rezystancję D26 pin 2, 3 do masy, oraz pomiędzy pinami 2 i 3, D24 pin 2, 3 do masy, oraz pomiędzy pinami 2 i 3

#47 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 7 stycznia 2020, 13:25
Obrazek
tak wygląda ten rezystor. Pomiędzy jego pinem 2 a pinem 124 KBC jest bezpośrednie połączenie. Napięcie na PIN 124 KBC oraz pin 2 tego rezystora wynosi 1,88 V. Na pinie 1 tego rezystora nie ma napięcia. Brak rezystancji pomiędzy pinami 1 i 2 tego rezystora. Rezystancja względem masy na pinie 1 wynosi 1Ω natomiast na pinie 2 brak rezystancji.
Napięcie na pin 115 KBC jest 3,22V kiedy przycisk jest naciśnięty oraz kiedy jest puszczony.
Pobór prądu:
po podłączeniu zasilania: 0,16A
po włączeniu włącznika: 0,17A
Na D26 oraz D24 w każdym przypadku nie ma rezystancji. jest 1Ω względem masy na pinach 1

#49 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 7 stycznia 2020, 16:15
1 - 3,02V
2 - 0V
3 - 2,81V

#50 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 7 stycznia 2020, 21:33
jendrasso napisał(a):Pobór prądu:
po podłączeniu zasilania: 0,16A
If this power consumption was measured without main battery connected it is too much.

Leave the board connected to the power supply for a few minutes (laptop turned off) and check, if any component on the board gets warm. Pay special attention to the small core of the APU hybrid, KBC chip and chips PU401, PU402, UL2.

#51 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 8 stycznia 2020, 09:04
najbardziej nagrzewa się mały rdzeń na APU

#52 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się  [ROZWIĄZANY] 

przez matic • 8 stycznia 2020, 09:20
jendrasso napisał(a):najbardziej nagrzewa się mały rdzeń na APU
So everything is clear.
Unfortunately it is definitely bad PCH part of the APU hybrid.

#53 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 8 stycznia 2020, 10:17
Ok, dziękuję za wszelką pomoc, temat zamykam.
