 [ROZWIĄZANY] Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

 Zasady działu: Kliknij, aby przejrzeć zasady tego działu

  1. Tytuł wątku powinien zawierać markę i pełny model sprzętu oraz skrótowy opis usterki.
  2. Treść wątku powinna zawierać dokładny opis usterki, co zostało sprawdzone/wymienione/zmierzone, wyniki tych działań, oznaczenie kodowe PCB (w przypadku napraw hardware) oraz sformułowane pytanie. W przypadku problemów z odczytaniem oznaczenia kodowego PCB, należy przeczytać TEN WĄTEK. Jeśli nadal nie można znaleźć oznaczenia, należy zamieścić wyraźne zdjęcia obu stron płyty - należy przy tym usunąć wszelkie folie i moduły, mogące ewentualnie zasłaniać oznaczenia płyty.
  3. Przed napisaniem nowego tematu, każdy użytkownik zobowiązany jest zapoznać się z wątkami w dziale SZKOLENIA i na ich podstawie dokonać próby wstępnej diagnostyki uszkodzenia.
  4. Nie jest dozwolone umieszczanie załączników w postaci kompletnych dokumentacji, a także jakichkolwiek wsadów BIOS / firmware (do tego służy dział PLIKI BIOS DO WERYFIKACJI). Dozwolone jest wyłącznie umieszczenie fragmentu dokumentacji, który ułatwi autorowi diagnostykę/naprawę sprzętu z wątku. W jednym poście można zamieścić nie więcej, niż jedną stronę instrukcji/schematu. Plik nie może posiadać widocznych znaków wodnych, napisów "confidential", adresów email etc.
  5. Nie jest dozwolone zamieszczanie linków do plików, znajdujących się na innych stronach internetowych.
  6. Nie jest dozwolone zakładanie tematu, który opisuje usterkę więcej niż jednego sprzętu. W takich przypadkach należy utworzyć osobne wątki dla każdego sprzętu.
  7. Nie jest dozwolone pisanie tematu lub postu, mającego charakter zapytania o schemat, boardview, zdjęcia płyty, wsad BIOS lub instrukcję serwisową. Do takich zapytań służy dział ZAPYTANIA O DOKUMENTACJE/BIOS.

#21 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 20 grudnia 2019, 12:00

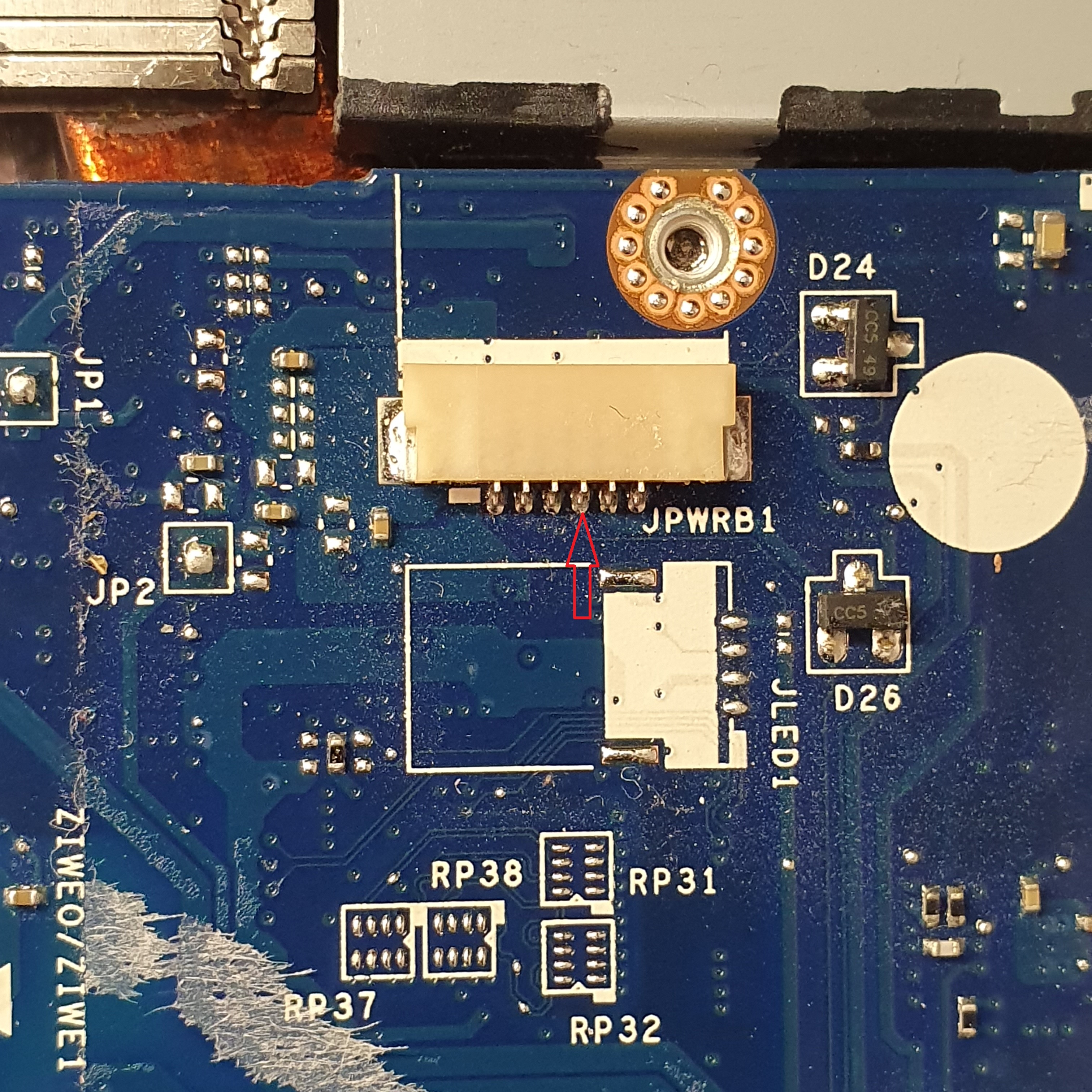

Obrazek
jeżeli pin 4 to ten zaznaczony na foto to zwarcie go z masą nie powoduje żadnej reakcji

Re: Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez Google Adsense [BOT] • 20 grudnia 2019, 12:00

#22 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 20 grudnia 2019, 16:23
jendrasso napisał(a):jeżeli pin 4 to ten zaznaczony na foto to zwarcie go z masą nie powoduje żadnej reakcji

Jakie napięcie na tym pinie?
1. tak jak jest
2. gdy zewrzesz go z masą

Problem tkwi chyba w w czujniku zamknięcia pokrywy. Do sprawdzenia D26, D24 i U16

#23 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 21 grudnia 2019, 12:55
Measure the voltage to ground on pin 115 of KBC chip with connected power button board.

#24 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 23 grudnia 2019, 16:59
na pin 4 złącza JPWRB1 jest 3,06V gdy jest podłączona taśma od włącznika
po zwarciu go z masą napięcie spada do 0V i zapala się dioda na włączniku tak jak po jego naciśnięciu.
Taka sama sytuacja jest gdy taśma jest odpięta, tyle że nie mogę zobaczyć czy dioda się zapala

na pin 125 KBC jest 3,06V przed naciśnięciem włącznika, podczas naciskania oraz w momencie kiedy świeci się dioda na włączniku

#25 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 24 grudnia 2019, 13:21
Measure the voltages to ground on all coils, when the laptop is turned on (power LED is turned on).

#26 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 30 grudnia 2019, 21:17
PL701 - 0V
PL502 - 0V
PL402 - 2,75V
PL404 - 4,1V
PL1102 - 0V
PL601 - 0V
PL802 - 0V
PL902 - 0V
PL302 - 2,44V
PL301 - 20,5V

#27 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 30 grudnia 2019, 21:42
jendrasso napisał(a):PL402 - 2,75V
PL404 - 4,1V
Correct voltages should be 3,3V and 5V.
Check this voltages again, best with another meter or check the batteries in your meter.
If the voltages will be still the same, measure the resistance to ground on coils PL402, PL404.
Also measure the voltages to ground on pins 1, 2, 5, 6, 7, 8 of chips PU401, PU402 when the laptop is turned on (power LED is turned on).

PU401, PU402 pin count (top view):
Obrazek

#28 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 31 grudnia 2019, 10:24
bateria w mierniku była wyczerpana
PL404 - 5,11V
PL402 - 3,38V

#29 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 31 grudnia 2019, 12:06
Measure the voltages to ground on pins 1, 3, 7, 8, 14 of chip U13, when the laptop is turned on (power LED is turned on).
Measure the voltages to ground on all pins of transistor Q15, when the laptop is turned on (power LED is turned on).

#30 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 31 grudnia 2019, 12:45
U 13 ma 14 pinów
1 - 3,38V
3 - 0V
7 - 5,12V
8 - 0V
14 - 0V

Q15 jest nieobecny

#31 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 31 grudnia 2019, 12:53
jendrasso napisał(a):U 13 ma 14 pinów
Yes, sorry my fault. I mean pin 14, not 17.
jendrasso napisał(a):1 - 5,95V
Impossible.
Please, check all voltages again. If you still get 5,9V, measure the voltages with another meter.

#32 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 31 grudnia 2019, 13:09
1 - 3,38V
przepraszam mój błąd

#33 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 31 grudnia 2019, 13:17
Was this board spilled?
There should also be 5V on pin 7.

#34 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 2 stycznia 2020, 10:06
płyta nie była zalana, na pin 7 jest 5V stałe

#35 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 2 stycznia 2020, 10:44
jendrasso napisał(a):U 13 ma 14 pinów
1 - 5,95V
3 - 0V
7 - 0V
8 - 0V
14 - 0V

Q15 jest nieobecny


Czy zauważyłeś w którym momencie napięcia się zmieniły?
Podczas pomiarów tu było inaczej.

#36 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 2 stycznia 2020, 11:06
zmieniły się w momencie kiedy wyczerpała się bateria w mierniku, nie zauważyłem tego, teraz jest poprawnie

#37 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 2 stycznia 2020, 11:22
Edytuj post na rzeczywiste wskazania.

Jeżeli próbujesz uruchomić z baterią BIOS to spróbuj bez niej, i analogicznie w drugą stronę. Popatrz czy coś się zmienia.

Zmierzyć rezystancję do masy pin 95 KBC,
pomiar napięcia na pinach 37, 67, 104, 108, 124 KBC
zmierzyć rezystancję wszystkich złącz USB pomiędzy + i masą, oraz pomiędzy D+ i D-

#38 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez jendrasso • 2 stycznia 2020, 18:23
z baterią oraz bez baterii bios zachowanie i pomiary są takie same
brak rezystancji do masy na pin 95 KBC
Napięcia na PINach KBC:
37 - 3,29V
67 - 3,36V
104 - 3,34V
108 - 0V
124 - 1,87V

brak rezystancji na złączach USB wg wskazań

#39 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez matic • 2 stycznia 2020, 21:51
Measure the voltages to ground on pins 15, 19, 27, 110, 112, 115 of KBC chip, when the laptop is turned off.

Measure the voltages to ground on pins 17, 38, 75, 95, 100, 107, 116, 112, 121 of KBC chip in the following cases:
a) Laptop turned off.
b) Laptop turned on (power LED is turned on).

#40 Re: Lenovo B50-70 płyta LA-B091P rev 1.0 nie uruchamia się

przez clops35 • 3 stycznia 2020, 02:29
Zmierzyć napięcie na rezystorze R209 po obu jego stronach. To jest rezystor połączony z 124 pinem KBC.
