 [ROZWIĄZANY] Identyfikacja wartości i rodzaju układów smd ze schematu

#1 Identyfikacja wartości i rodzaju układów smd ze schematu

przez jacobraspberry • 16 grudnia 2022, 21:09

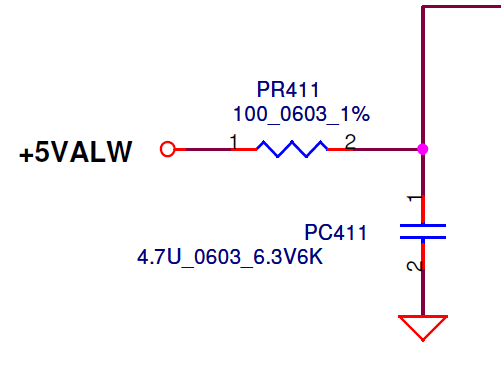

Cześć, chciałbym prosić o sprawdzenie czy poprawnie identyfikuję układy i ich wartości z wycinku schematu. Dziękuję

PR411 - rezystor w obudowie 0603, wartość 100 Omów dokładność 1%
PC411 - kondensator w obudowie 0603, pojemność 4.7uF napięcie 6.3V co oznacza 6K??

Obrazek

Re: Identyfikacja wartości i rodzaju układów smd ze schematu

przez Google Adsense [BOT] • 16 grudnia 2022, 21:09

#2 Re: Identyfikacja wartości i rodzaju układów smd ze schematu  [ROZWIĄZANY] 

przez Vogelek23 • 16 grudnia 2022, 21:40
Poprawnie identyfikujesz wartości elementów (przynajmniej te z powyższego schematu). 6K oznacza dwie rzeczy - 6 to rodzaj pakowania (tutaj 10-calowa szpulka), natomiast K oznacza tolerancję (tu ±10%). Inne oznaczenia tolerancji: F (±1%), G (±2%), J (±5%) M (±20%) oraz Z (-20% -> +80%).

#3 Re: Identyfikacja wartości i rodzaju układów smd ze schematu

przez jacobraspberry • 19 grudnia 2022, 08:11
Dziękuję. Miłego dnia.
