HP Pavilion 15-cs2014nw płyta DAG7BDMB8F0 nie działają porty USB

Cześć mam na stole laptopa HP Pavilion 15-cs2014nw płyta DAG7BDMB8F0 REV:F G7BD.
Płyta uruchamia się normalnie natomiast nie działają żadne porty USB (ani A ani C).
Karta I/O. Jest sprawna (sprawdzana na innej płycie).
Pomierzyłem złącze CN5502 i nie ma zwarć. Masa jest na pinach 8,11,14,17,20,23,26,27.
Na pinach 29,20 mam 1,8V. Na pinach 1-6 mam 5V.

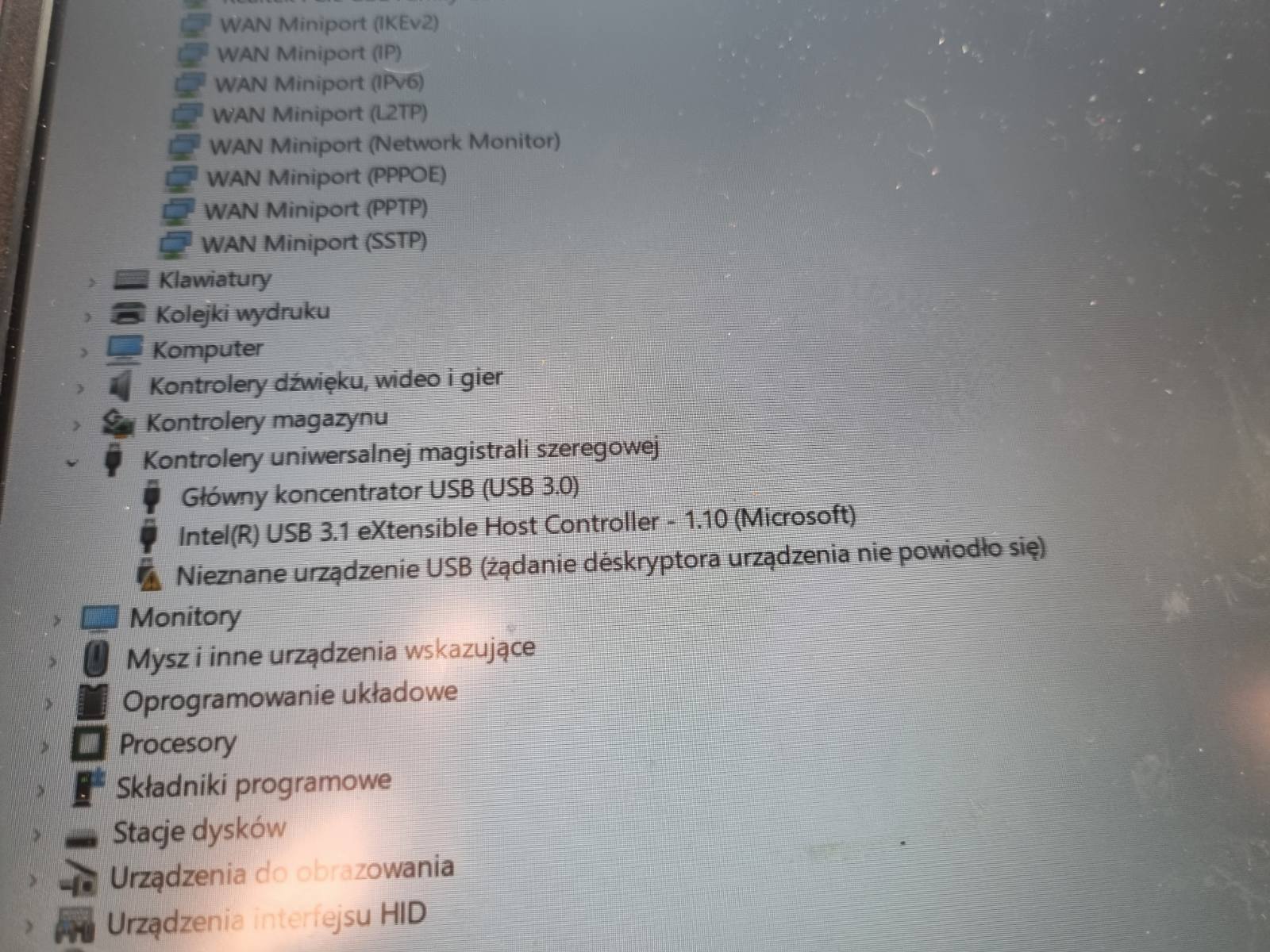

W systemie, menadżerze urządzeń wyświetla z wykrzyknikiem: Nieznane urządzenie USB.

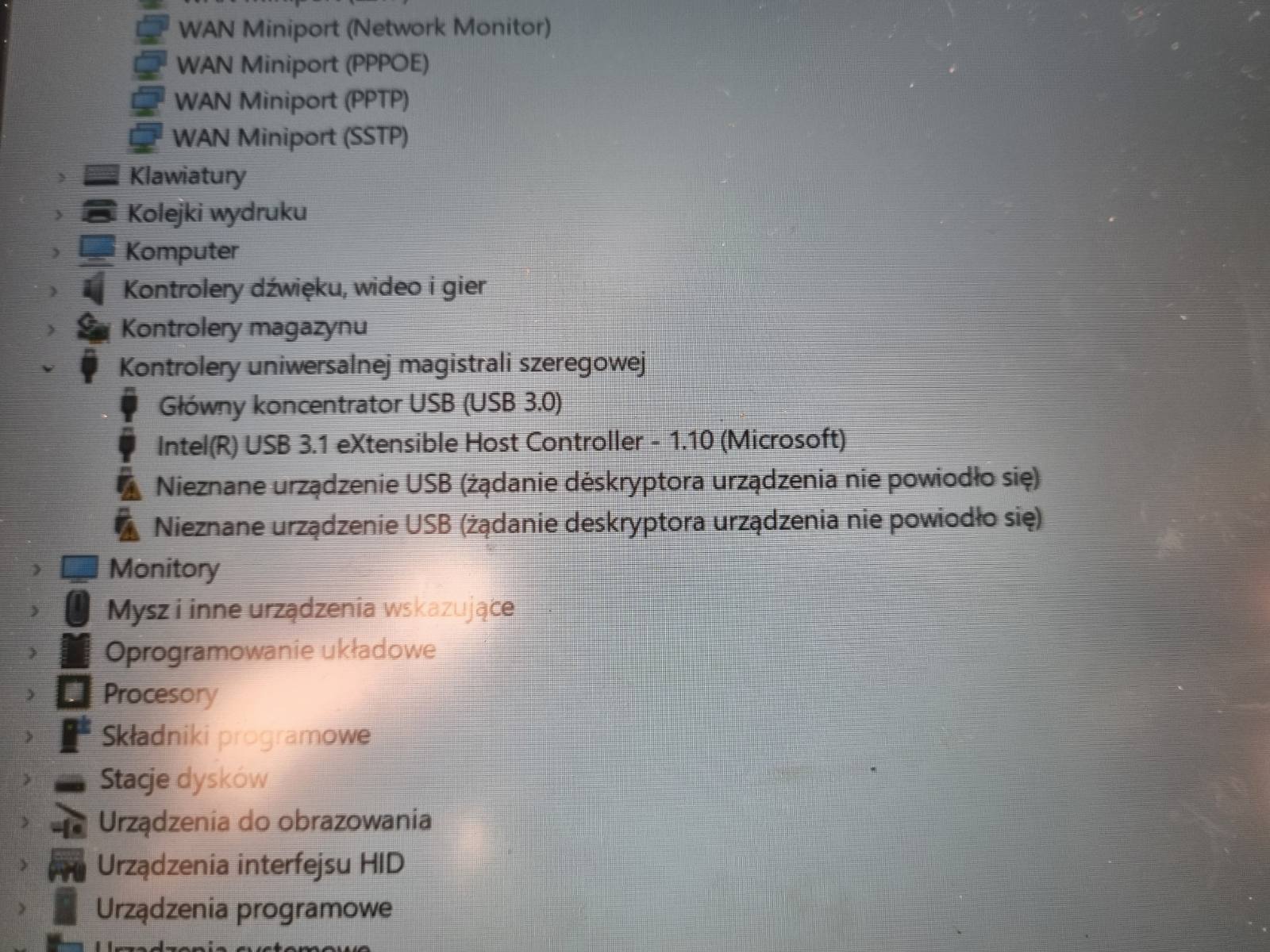

Jak podłączę pendrajwa przez tester to pojawia si drugie: Nieznane urządzenie USB z wykrzyknikiem.
Jak mam włożonego pendrajwa to płyta się nie uruchamia tylko wisi do momentu wyjęcia go. Po wyjęciu od razu się uruchamia.

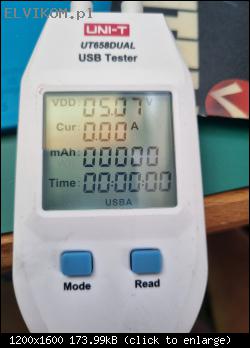

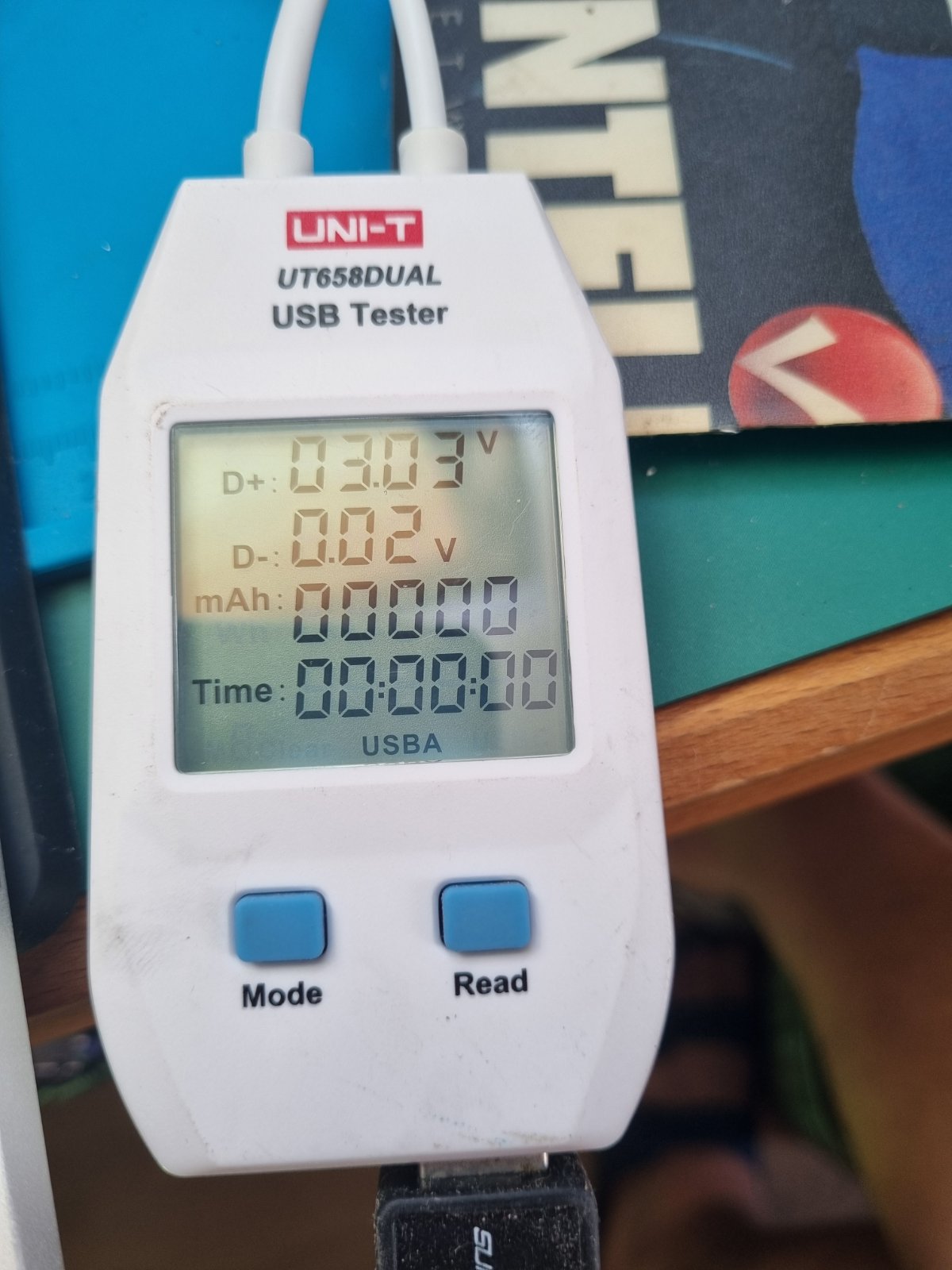

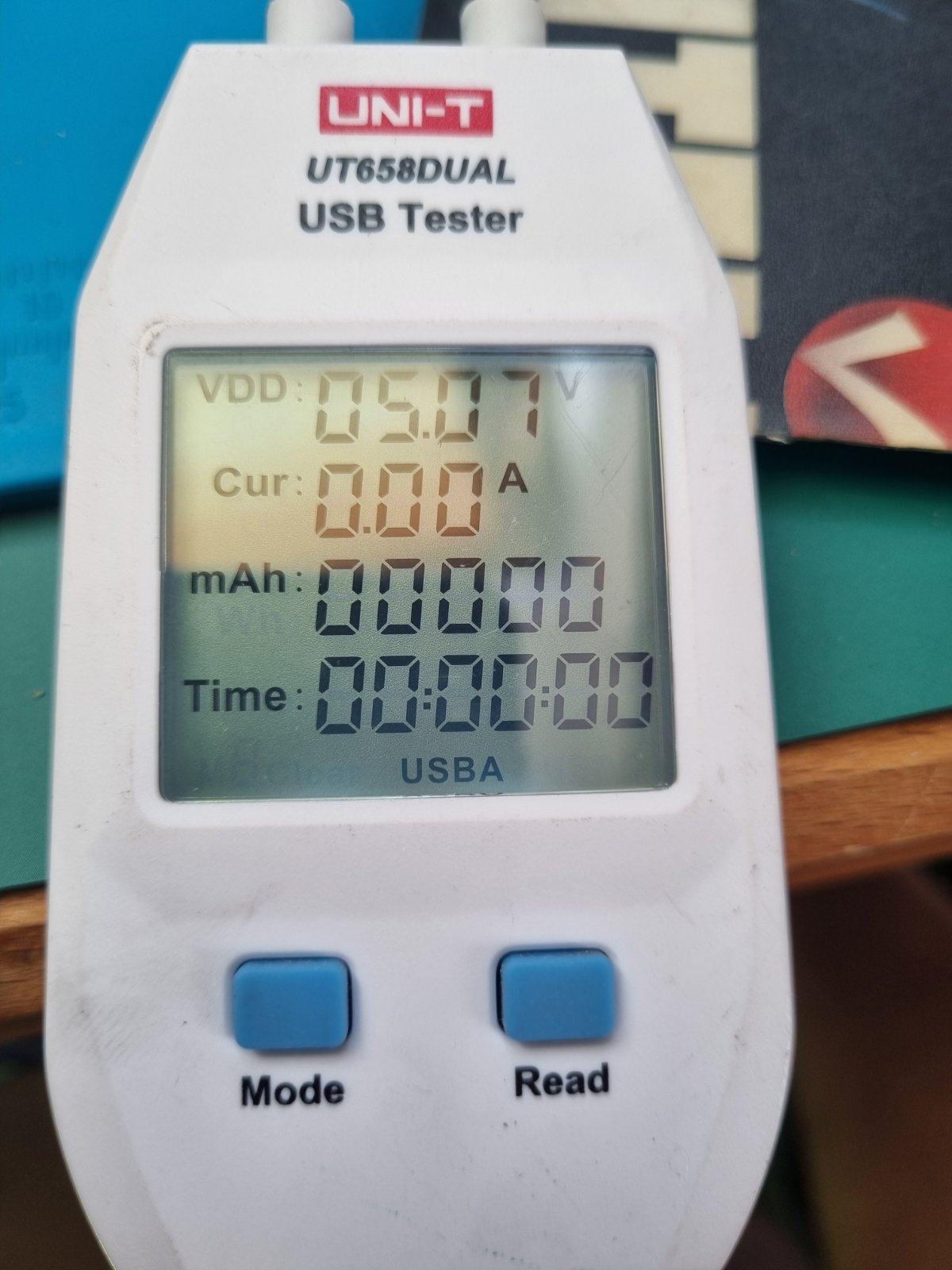

Poniżej fotki z testera USB.





Widzę że reszta połączeń USB idzie bezpośrednio z procesora. Czy to wskazuje na uszkodzoną hybrydę?
Będę wdzięczny za pomoc.

Cześć,
Zmierz rezystancję do masy pinów komunikacyjnych złącz USB.

7 USBPW_ON - 13kΩ
9 USBP1+_R - 2MΩ
10 USBP11_R - 2MΩ

12 USB30_RX1- - 467kΩ
13 USB30_RX1+ - 476kΩ

15 USB30_TX1- - 130kΩ
16 USB30_TX1+ - 130kΩ

18 USBP2+_R - 2MΩ
19 USBP2-_R - 2MΩ

21 USB30_RX2- - 2,5MΩ
22 USB30_RX2+ - 2,5MΩ

24 USB30_TX2-- 129kΩ
25 USB30_TX2+- 120kΩ

Sprawdź również inne porty USB, oraz rezystancję pomiędzy wszystkimi parami np. (USBP2+_R i USBP2-_R),(USB30_RX2+ i USB30_RX2-).

Zmierz napięcie na n.7 tego portu.

Czy działa kamera, czytnik kart, touch screan?

matrixmm hat geschrieben:Płyta uruchamia się normalnie natomiast nie działają żadne porty USB (ani A ani C).

Czy próbowałeś użyć jakiegoś urządzenia USB2.0?

clops35 hat geschrieben:Zmierz napięcie na n.7 tego portu.

n.7 - 3V

clops35 hat geschrieben:Czy próbowałeś użyć jakiegoś urządzenia USB2.0?

Nie, nie mam pod ręką.

clops35 hat geschrieben:Czy działa kamera, czytnik kart, touch screan?

I tu pojawia się nowa ciekawostka. Kamera nie działa, czytnik kart nie działa. Po odpięciu czytnika kart i taśmy matrycy (z połączeniem kamery) uruchomiłem płytę na monitorze zewnętrznym. I tu niespodzianka, USB cudownie działają. Zarówno USBA jak i USBC. Idąc dalej odłączyłem samą wtyczkę kamery w pokrywie matrycy podłączyłem taśmę i w takiej konfiguracji USB też działają.
Czytnik kart pokazuje wykrzyknik i nierozpoznane urządzenie ale nie blokuje innych portów. Sama kamera i taśma matrycy jest sprawna.
Myślę, że to jest dobra informacja bo znaczy, że moje podejrzenie hybrydy nie było trafne. Tak czy inaczej dalej nie wiem jak to ożywić.

matrixmm hat geschrieben:Nie, nie mam pod ręką.

Nie masz żadnej myszki? Choć teraz to już nie ważne.

matrixmm hat geschrieben:Myślę, że to jest dobra informacja bo znaczy, że moje podejrzenie hybrydy nie było trafne.

To jeszcze nie jest takie pewne.

Nie napisałeś czy touch screan działa.

matrixmm hat geschrieben:Sama kamera i taśma matrycy jest sprawna.

Skąd ta pewność?

Zmierz rezystancję do masy na:
n.8, 12 i 13 złącza matrycy z podłączoną taśmą matrycy i kamerą, oraz bez taśmy,
n.1, 4 i 5 złącza CN8506 z podłączoną taśmą i bez niej.

Zmierz rezystancję pomiędzy:
n.12-13 złącza matrycy z podłączoną taśmą matrycy i kamerą, oraz bez taśmy,
n.4-5 złącza CN8506 z podłączoną taśmą i bez niej.

Sprawdź czy w którymś z tych złącz nie są powyginane piny.

clops35 hat geschrieben:Nie napisałeś czy touch screan działa.

Według mnie tu nie ma touch screena.

clops35 hat geschrieben:Skąd ta pewność?

Płyta jest z innego lapa z usterką brak USB
W lapie do którego ją przeszczepiam zarówno kamera jak i port kart działał. Więc domniemam, że jest ok.

CN8506 rezystancja bez kamery
1 - 5kΩ
4 - 1,8MΩ
5 - 1,8MΩ

4<->5 - 3,9MΩ

CN8506 rezystancja z kamerą
1 - 3,6k Ω
4 - 1,6MΩ
5 - 1,6MΩ

4<->5 -3,9MΩ

złącze LCD bez kamery
8 - 11kΩ
12 - 1,6MΩ
13 - 1,6MΩ
12<->13 - 3,8MΩ

złącze LCD z kamerą
8 - 3,6kΩ
12 - 1,4MΩ
13 - 1,4MΩ
12<->13 - 3,6MΩ

Teraz magicznie z podłączoną kamerą USBA i USBC działają . Ale podczas butowania z pendrajwem włożonym do portu USB się nie podniesie.

matrixmm hat geschrieben:Teraz magicznie z podłączoną kamerą USBA i USBC działają

A kamera i SD działa?

Sprawdź czy na którymś z fleksów nie podwinęła się ścieżka.

Spróbuj zainstalować z pendrive 2.0 w biosie może nie być odpowiednich sterowników, lub odpiąć SD.

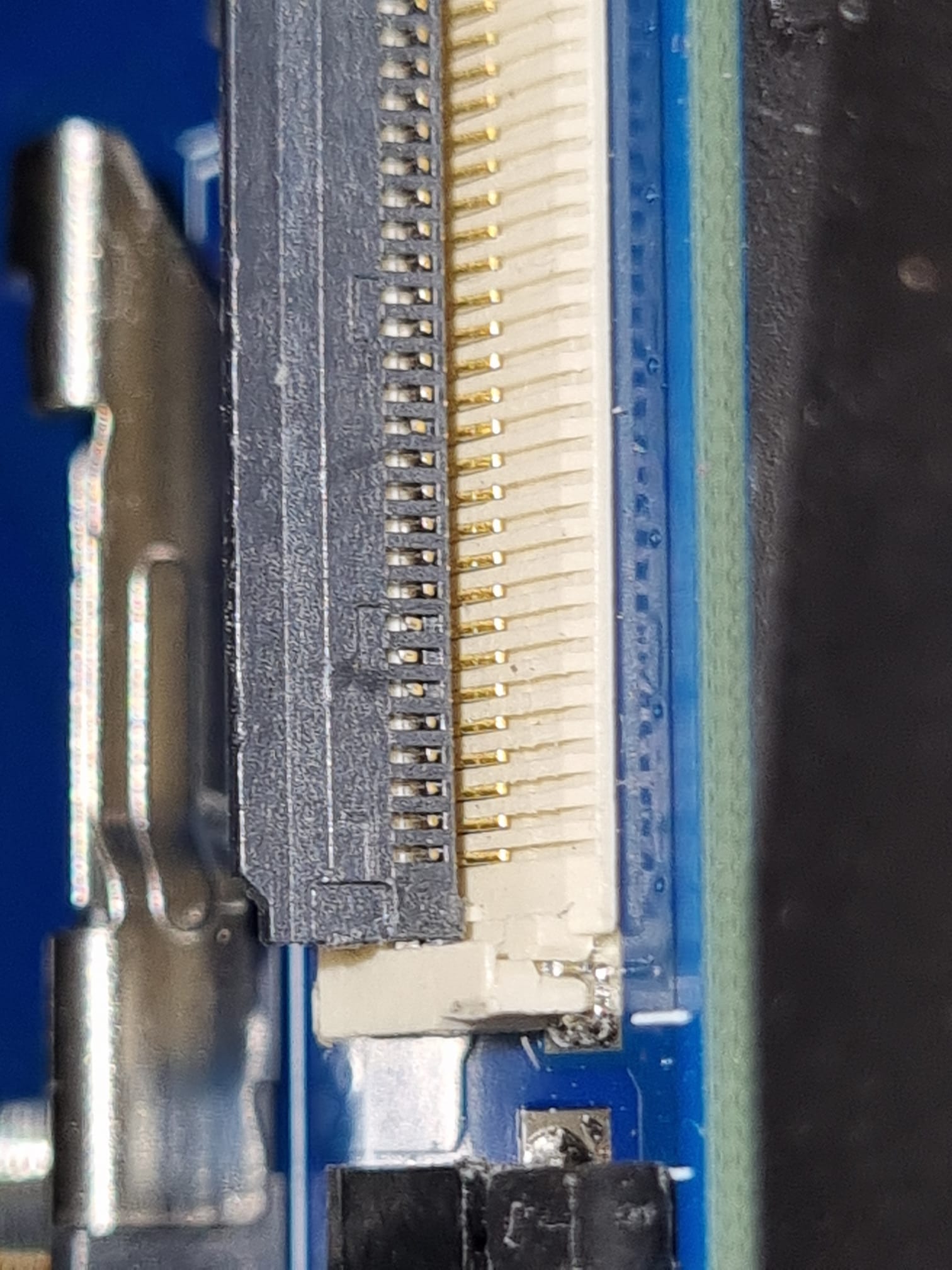

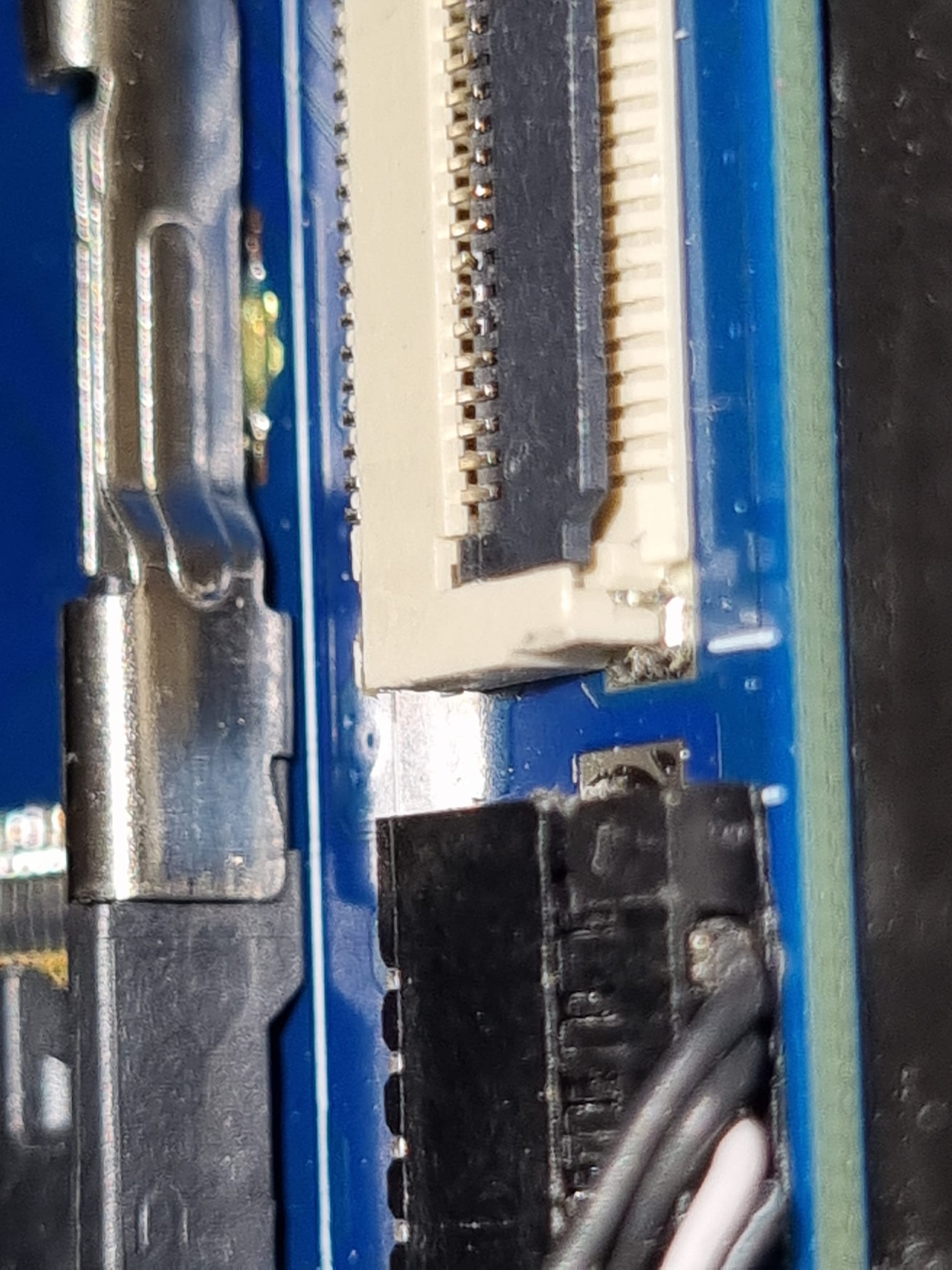

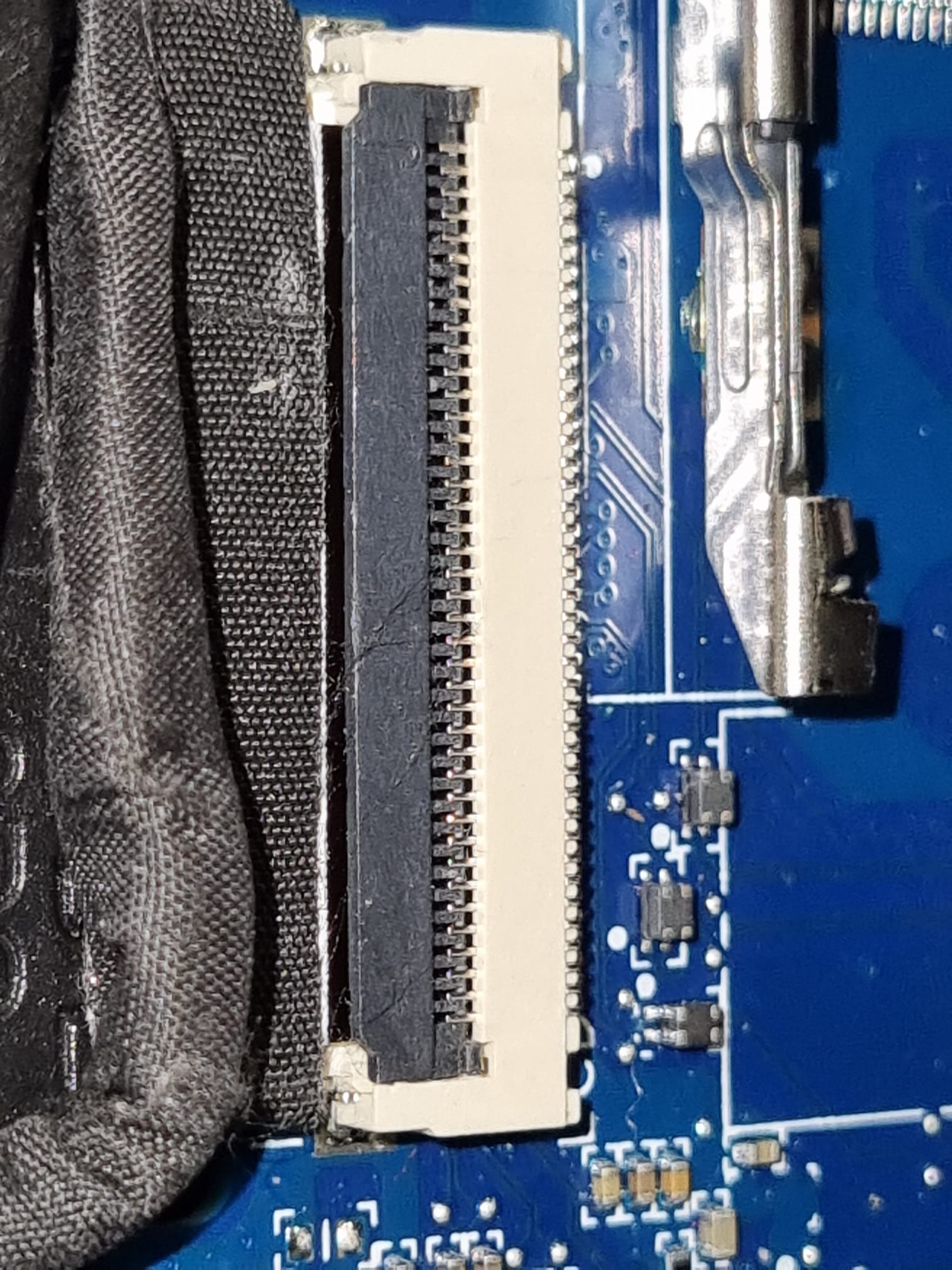

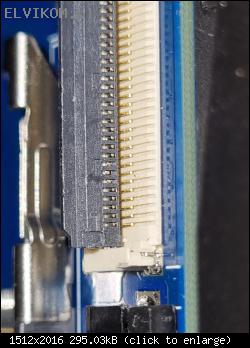

Kamera i SD nie działają. Jak są podpięte to są wykrzykniki w menadżerze urządzeń. Jak podepnę kamerę to jest zawsze wykrzyknik. Jak podepnę czytnik SD to wykrzyknik pojawia się dopiero jak włożę kartę SD do czytnika. Jak podpiąłem myszkę to pokazał nierozpoznane urządzenie USB. Poszukam w pracy pendrajwa 2.0 i przywiozę inną myszkę. Bo ta którą sprawdzam jest jakimś śmietnikiem ze sztukowanym kablem. Co prawda na innym kompie działa ale nie traktowałbym jej jako w pełni sprawnej. Taśmy fleks sprawdzałem. Gniazdo taśmy LCD ma odkształcone piny od góry, tak jakby ktoś przy nim grzebał. Ale nie ma żadnych zwarć a wewnątrz gniazda wszystko wygląda ok.

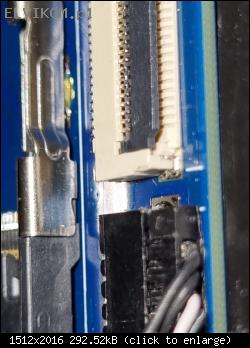

matrixmm hat geschrieben:Gniazdo taśmy LCD ma odkształcone piny od góry, tak jakby ktoś przy nim grzebał

Foto?
