#1 HP EliteBook 8460p - Brak reakcji


przez FileEX 1 marca 2023, 21:27
Do nauki kupiłem uszkodzoną płytę główną o stanie nieznanym. Laptop nie reaguje.

Grzeje się rezystor R5153 do tego stopnia, że aż parzy. Wymieniłem go, ale problem pozostał. Napięcie na nim wynosi około 14-15V

Oporności na dławikach:
L30521, L3018, L3019 w kiloomach
L2 - megaomy
L3014 - 14 omów i miernik piszczy
L5059 - Megaomy
L3013 i L3012 kiloomy
L503 - kiloomy
L3 - 54 omy

Na wszystkich cewkach jest 0V

Nie ma żadnych śladów zalania ani wizualnych uszkodzeń.

Płyta to CLASH Dis 6050A2398501-MB-A02 z dedykowaną grafiką. Mam schemat i boardview

Re: HP EliteBook 8460p - Brak reakcji


przez Google Adsense [BOT] 1 marca 2023, 21:27

#2 Re: HP EliteBook 8460p - Brak reakcji


przez Vogelek23 1 marca 2023, 21:55
Zmierz rezystancję do masy na katodzie diody D3008 (lub na pinie 16 chargera U5006).

#3 Re: HP EliteBook 8460p - Brak reakcji


przez matic 1 marca 2023, 22:09
FileEX napisał(a):Grzeje się rezystor R5153 do tego stopnia, że aż parzy. Wymieniłem go, ale problem pozostał. Napięcie na nim wynosi około 14-15V
Hello!
This indicates the fault on one of the following components: D3008, C5193 or chip U5006 (most likely the chip U5006).
- Measure the resistance to ground on pin 16 of chip U5006.
- If the resistance is low (in Ω range), remove the diode D3008 and capacitor C5193 one by one from the board and remeasure the resistance to ground on pin 16 of U5006 after removing each of both components.
- If the resistance does not significantly increases (to the kΩ range) after removing both components, the chip U5006 is damaged and needs to be replaced.

FileEX napisał(a):L2 - 0.3 ohm i miernik piszczy
That's a short circuit to ground.
Remove this coil from the board and measure the resistances to ground on both pads on the place of that coil.

FileEX napisał(a):Płyta to CLASH UMA 6050A2398501-MB-A02 z dedykowaną grafiką.
If there is a dedicated GPU chip on your motherboard, the board is not UMA version, but discrete.

#5 Re: HP EliteBook 8460p - Brak reakcji


przez matic 2 marca 2023, 11:07
Machine napisał(a):Pin 15 of the U5006 chip is grounded maybe you meant pin 16.
Yes, true. My fault. Post edited.

#6 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 2 marca 2023, 14:28
Vogelek23 napisał(a):Zmierz rezystancję do masy na katodzie diody D3008 (lub na pinie 16 chargera U5006).

1 mega Ω

matic napisał(a):- Measure the resistance to ground on pin 16 of chip U5006.

1MΩ

matic napisał(a):That's a short circuit to ground.
Remove this coil from the board and measure the resistances to ground on both pads on the place of that coil.

Mój błąd, dotykałem sondą kondensatora tuż obok i błędnie stwierdziłem, że to na cewce. Ta cewka ma rezystancję w megaomach.

matic napisał(a):If there is a dedicated GPU chip on your motherboard, the board is not UMA version, but discrete.

Tak, masz rację. Pomyliłem się i już edytowałem post.

#7 Re: HP EliteBook 8460p - Brak reakcji


przez matic 2 marca 2023, 15:29
Remove the diode D3008 and capacitor C5193 from the board and check that the resistor R5153 stops burning.
- If so, one of these two removed components is damaged.
- If not, the chip U5006 (TPS51123R) is damaged and needs to be replaced.

#8 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 2 marca 2023, 18:07
Wylutowałem kondensator C5193 i grzało się dalej. Wylutowałem diodę D3008 i grzało się dalej. Wymieniłem charger U5006 i rezystor grzeje się dalej. Jednak jest znaczna różnica, ponieważ rezystor już nie parzy, ale wciąż jest bardzo ciepły.

#9 Re: HP EliteBook 8460p - Brak reakcji


przez matic 2 marca 2023, 19:59
Measure the resistances to ground on pins 3, 8, 17 of chip U5006.

FileEX napisał(a):Wymieniłem charger U5006
By the way, the chip U5006 is not the charger, but switching power supply controller chip.

#10 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 2 marca 2023, 21:16
n. 17 - 1MOhm
n. 8 - 0.6 Ohm
n. 3 - 32 KOhm

#11 Re: HP EliteBook 8460p - Brak reakcji


przez Vogelek23 2 marca 2023, 21:35

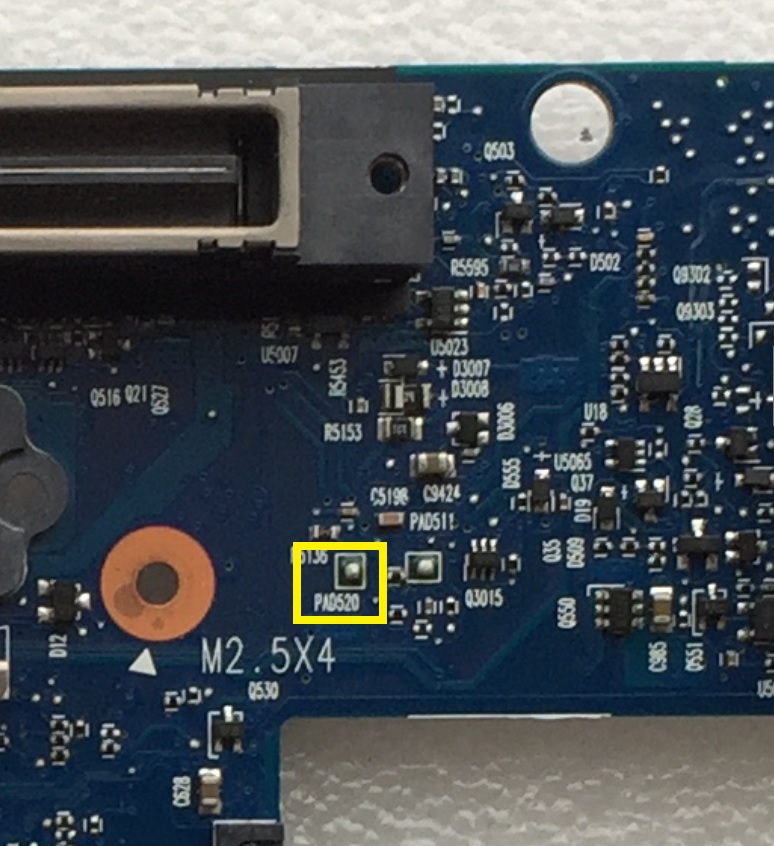

Rozlutuj pad PAD520 i sprawdź, po której stronie masz zwarcie (czy od strony otworu montażowego, czy pada PAD511). Jeśli zwarcie jest od strony otworu, wykonaj próbę zwarciową na tym padzie (napięcie 3V, prąd ogranicz do 800mA).
Obrazek
Jeśli zwarcie jest od strony pada PAD511, to albo uszkodzony jest C5198, albo U5006.

#12 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 3 marca 2023, 14:26
Zwarcie jest po stronie linii 3V. Na próbie zwarciowej płyta pobiera 0.5V i pełne 800mA, ale nic nie nagrzewa się do tego stopnia, abym to wyczuł organoleptycznie. Nie jestem pewien do ilu mogę podnieść ograniczenie prądowe?

#13 Re: HP EliteBook 8460p - Brak reakcji


przez matic 3 marca 2023, 16:27
Repeat the test at 800mA and wait about 10 minutes to allow the temperature to stabilize.
Then check for a warm area of the board. Pay special attention to the KBC and PCH chips.
If you find a warm area, but don't know which component exactly is heating up, you can use the "snow" method as described in training section.

#14 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 3 marca 2023, 17:15
Czekam tak już z 20 minut i kompletnie nic nie nagrzewa się tak, abym mógł to wyczuć na dotyk. Żadne okolice KBC ani PCH, ani inne rejony płyty nie są nawet minimalnie ciepłe.

Do ustalenia, który konkretnie element się nagrzewa używam pod mikroskopem alkoholu izopropylowego i patrzę gdzie odparowuje najszybciej. Tutaj jednak w ogóle żadnego rejonu płyty nie czuję pod palcami, aby był choć troszkę ciepły. Ściągnąłem nawet te izolatory (tak chyba się nazywają te czarne "folie"?) i nic pod palcami nie czuję ciepłego.

#15 Re: HP EliteBook 8460p - Brak reakcji


przez Vogelek23 3 marca 2023, 18:22

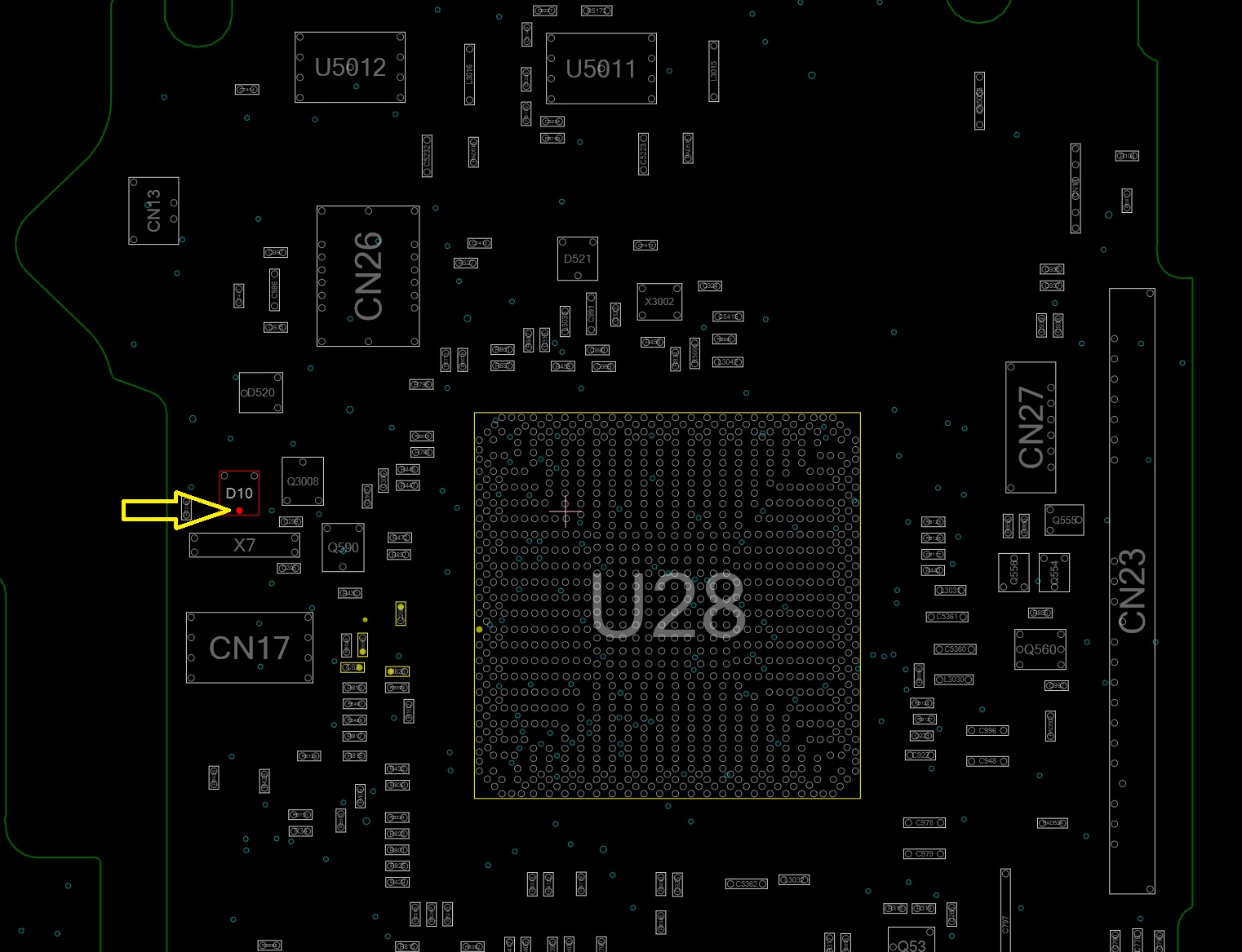

Zmierz rezystancję do masy na katodzie diody D10. Jeśli rezystancja będzie wysoka (brak zwarcia), to PCH jest w porządku, lecz jeśli będzie zwarcie do masy, to usuń diodę D10 i ponów pomiar rezystancji do masy na padzie jej katody - utrzymujące się zwarcie oznacza PCH do wymiany.
Obrazek

Jeśli rezystancja na katodzie D10 będzie wysoka, zdejmij KBC i ponów pomiar rezystancji do masy na padzie PAD520 (na tej części, gdzie pierwotnie znalazłeś zwarcie). Jeśli rezystancja wzrośnie, to KBC jest uszkodzony. Jeśli nie - kontynuuj próbę zwarciową.

FileEX napisał(a):Do ustalenia, który konkretnie element się nagrzewa używam pod mikroskopem alkoholu izopropylowego
IPA może być użyte tylko w przypadku zwarć głównych gałęzi zasilania, gdzie można wpuścić prądy rzędu 3-10A. W przypadku gałęzi niskoprądowych (a taką jest +V3AL) jedynym działającym sposobem (oczywiście oprócz kamery termowizyjnej) jest "śnieg" ze sprężonego powietrza.

#16 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 3 marca 2023, 19:56
Rezystancja na D10 wysoka. Po wylutowaniu KBC (U13) rezystancja na zworce PAD520 wzrosła do megaomów.

KBC z płyty to
SMSC KBC1126-NU
B1132-A1B38

Mam z innej płyty układ
SMSC KBC1126-NU
B1113-A1B38

Czy taki układ będzie kompatybilny? Pochodzi z płyty bez dedykowanego GPU. Czy konieczne będzie zaprogramowanie układu od nowa?

Czy taki gotowy układ jeśli kupię to będzie zaprogramowany? I czy byłby on w ogóle kompatybilny? https://hawk.pl/chipy-bga/156-chip-smsc ... nr061.html

Pytam, ponieważ nie mam jeszcze programatora i chciałbym wiedzieć czy muszę zacząć o nim myśleć, czy na razie nie będzie mi potrzebny.

#17 Re: HP EliteBook 8460p - Brak reakcji


przez matic 3 marca 2023, 21:34
FileEX napisał(a):KBC z płyty to
SMSC KBC1126-NU
B1132-A1B38

Mam z innej płyty układ
SMSC KBC1126-NU
B1113-A1B38

Czy taki układ będzie kompatybilny?
Yes, these two chips are compatible to each other.

FileEX napisał(a):Czy konieczne będzie zaprogramowanie układu od nowa?
No, this KBC chip does not require programming. It runs in accordance to the program from the BIOS chip.

FileEX napisał(a):Czy taki gotowy układ jeśli kupię to będzie zaprogramowany? https://hawk.pl/chipy-bga/156-chip-smsc ... nr061.html
This store sells the brand new (empty) chips only, but as mentioned this chip does not requires programming, so it can be directly soldered to the board.

#18 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 10 marca 2023, 16:29
Po wlutowaniu nowego KBC rezystor znów parzy. Zwarcie na PAD520 zniknęło, rezystancja na nóżce 8 układu U5006 też wysoka. Co jeszcze może być powodem tego gorącego rezystora?

#19 Re: HP EliteBook 8460p - Brak reakcji


przez matic 10 marca 2023, 21:14
FileEX napisał(a):Płyta to CLASH Dis 6050A2386501-MB-A02
This motherboard marking code doesn't exist. You edited your first post with the wrong motherboard marking code. Please, check it.

Open the jumper PAD520 again and check whether the resistor R5153 is burning or not.

#20 Re: HP EliteBook 8460p - Brak reakcji


przez FileEX 10 marca 2023, 21:48
Tak, masz rację pomyliłem model. Poprawny model to CLASH Dis 6050A2398501-MB-A02, edytowałem już post.

Po rozlutowaniu zworki, rezystor się nie grzeje! Tylko co jest przyczyną, skoro nie ma już zwarcia?
