#1 HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 28 marca 2022, 13:12

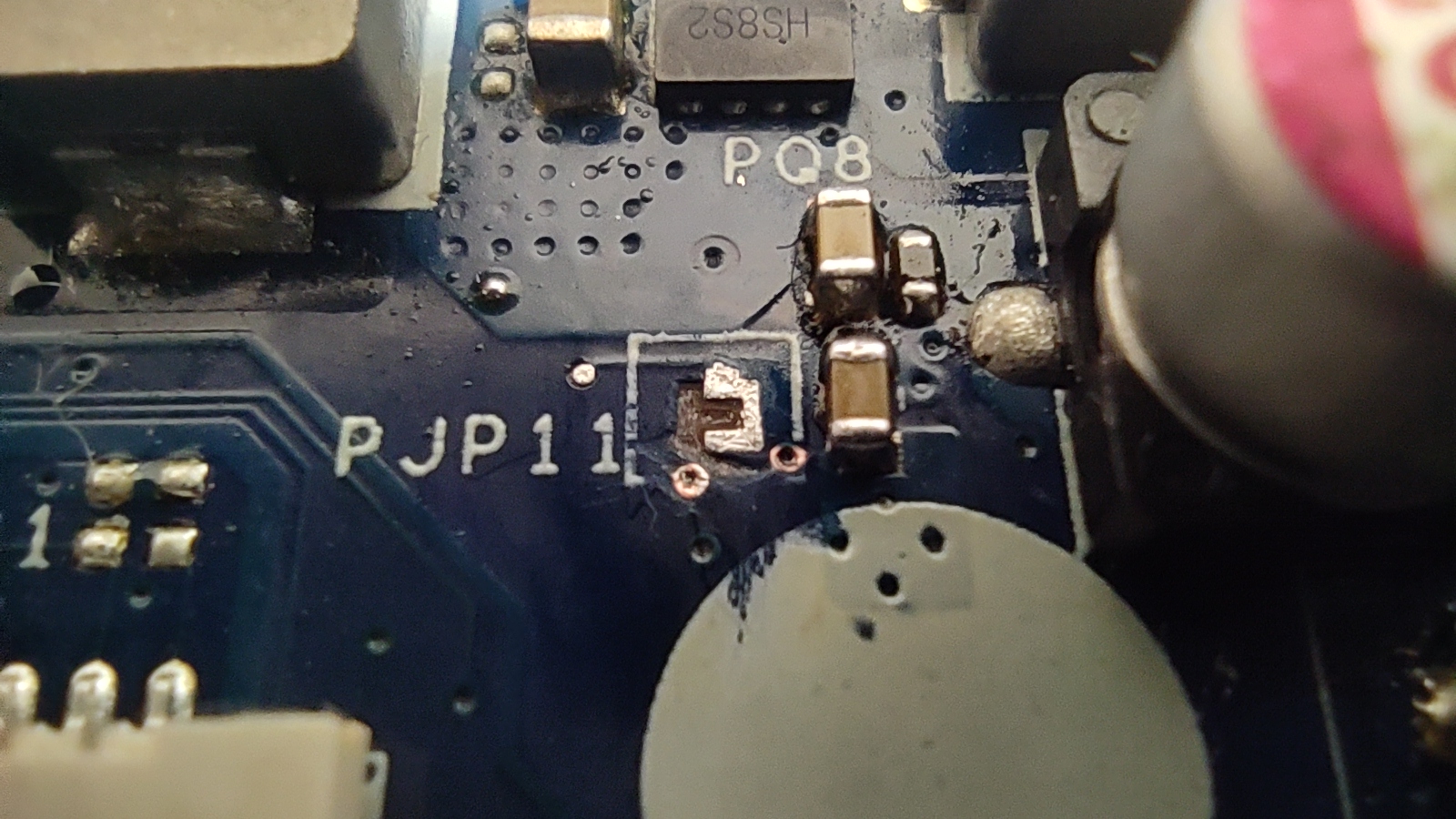

Laptop nie reagował na włącznik. Okazało się, że uszkodzony został PU2, UA1, UK1, PU1101, PQ1201, PQ1202, PQ1206, PQ1205. Niestety podczas kombinacji urwałem z kabelkiem jeden pad PJP11. Nie wiem gdzie to idzie w płytę, a ze schematu niewiele można się dowiedzieć, dlatego proszę bardziej doświadczonych kolegów o pomoc.
Obrazek
Rezystancja na cewkach:
PL8 - 14kΩ
PL9 - 15kΩ
PL11 - 420Ω
PLV3 - 29,92Ω
PLV2 - 29,87Ω
PLW1 - 67,50Ω
PL1203 - 6.6Ω
PL1205 - 12Ω
PL1206 - 25Ω
PL602 - 95,43Ω
PL202 - 39,52MΩ

Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez Google Adsense [BOT] 28 marca 2022, 13:12

#2 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 28 marca 2022, 13:50
Czy PJP11 to LDO5?

#3 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 28 marca 2022, 13:55
Tak, to co zostało idzie na n.14 pu2, nie wiem gdzie ma iść z drugiej strony czyli +VL.

#4 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 28 marca 2022, 14:09
PU2 (RT8243AZQW)?
Mam modyfikowany schemat tej płyty i nie wiem na ile pokrywają się oznaczenia elementów na schemacie z tym co na płycie.
Nie mogę go zamieścić ze względu na znaki wodne.
Jeżeli schemat jest prawidłowy to +VL niczego nie zasila, LDO5 zasila bloki funkcyjne sterownika przetwornicy, a zworka jest ot tak.
Obrazek
Dlaczego wykonywałeś na niej próbę zwarciową? Czyżby rezystancja była zaniżona?

#5 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez matic 28 marca 2022, 14:20
yasiu83 napisał(a):Tak, to co zostało idzie na n.14 pu2, nie wiem gdzie ma iść z drugiej strony czyli +VL.
It does not go anywhere (5V LDO output is not used on this particular board).

3V/5V converter using a chip RT8243 is commonly used on recent Compal boards, so I think the PCB designer has a previously prepared the schematic part of this chip with a nearby components (on the hoof) and just copied it into the schematic when developing this board, so the jumper PJP11 left on this board, although it has no function at all.

#6 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 28 marca 2022, 15:34
Próbę zwarciową wykonywałem aby potwierdzić zwarty PU2.

#7 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 28 marca 2022, 17:03
Nie rokuje to zbyt dobrze jeżeli uszkodzone zostały klucze wraz ze sterownikiem przetwornicy procesora + KBC, ale zawsze warto spróbować.
Zworki nie musisz odbudowywać.

#8 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 28 marca 2022, 17:10
Niestety mimo tylu wymienionych elementów(poza UA1, który jest wylutowany) płyta nie startuje. Brak jakiegokolwiek poboru prądu, brak reakcji na włącznik. Jest LDO3 i LDO5, napięcie na włączniku spada z 3.3V do 0V. Na cewkach brak napięć, czy w tym egzemplarzu nie powinno się pojawić chociaż 3.3V na PL9 po podaniu zasilania? Może te układy RT8243AZQW mam uszkodzone? Na razie sprawdzam wlutowanym przewodem w PR203 bo przez gniazdo zasilania płyta co chwilę próbkuje z prądem ok 50mA. Charger też był podmieniany w międzyczasie. Trochę szkoda płyty bo jest i5-7gen i jakiś radeon...

#9 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 28 marca 2022, 17:33
yasiu83 napisał(a):Na razie sprawdzam wlutowanym przewodem w PR203 bo przez gniazdo zasilania płyta co chwilę próbkuje z prądem ok 50mA.
Podłącz zasilacz pod gniazdo i zmierz napięcia na n.1, 3, 4, 5, 6, 7, 8, 9, 10, 16 i 20 PU201 (chargera).
yasiu83 napisał(a):Na cewkach brak napięć, czy w tym egzemplarzu nie powinno się pojawić chociaż 3.3V na PL9 po podaniu zasilania? Może te układy RT8243AZQW mam uszkodzone?
Ta przetwornica włącza napięcia po podaniu stanu wysokiego na n.13.

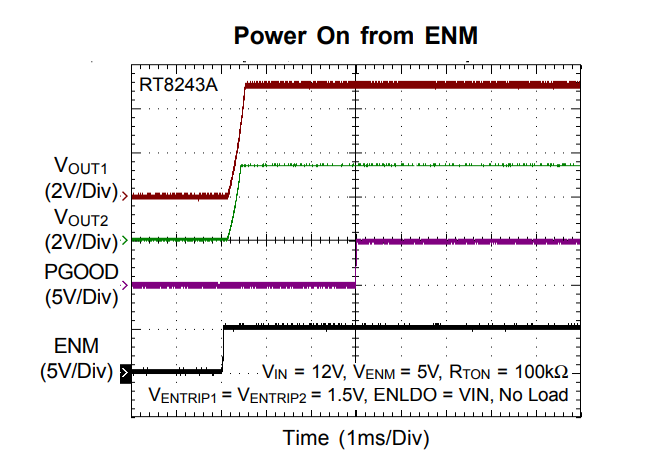

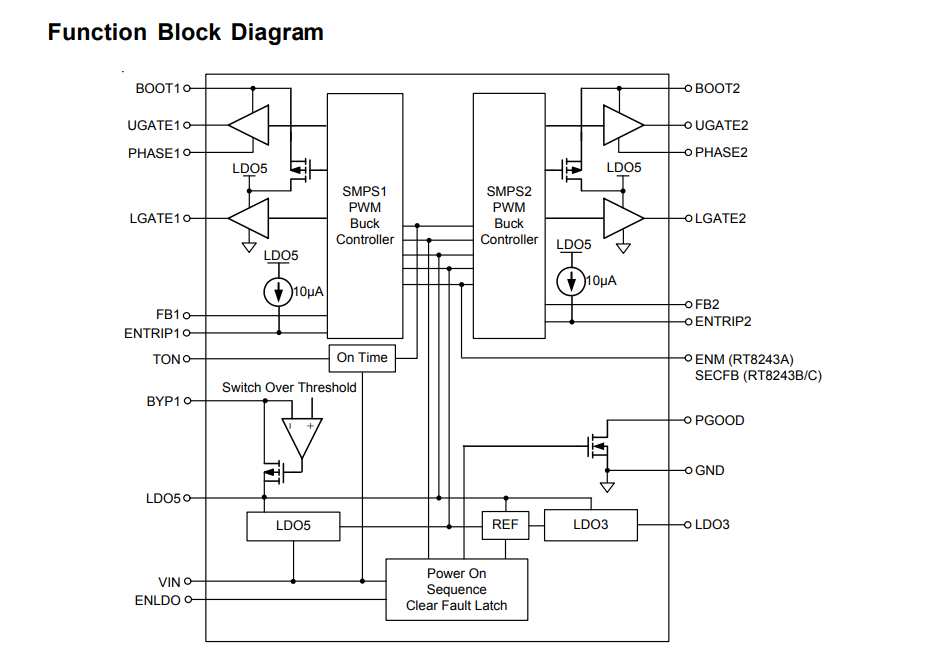

Obrazek
Na tej płycie sygnał ten idzie z n.112 KBC, co oznacza że KBC nie jest włączone, a nie włączy się ze względu na to iż nie dostało sygnału VCIN1_ACOK n.5 chargera >>> VCIN1_AC_IN_R n.110 KBC że płyta została poprawnie zasilona.
Czy dochodzi zasilanie do KBC?

#10 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 29 marca 2022, 13:54
Nie zauważyłem, że wlutowałem KBC z końcówką C, już wlutowałem KBC 9022Q D i zaprogramowałem. Napięcie cały czas skacze więc wylutowałem PQ202 i połączyłem żródło-dren. Po tym zabiegu zapaliła się biała dioda w gnieździe i po wciśnięciu włącznika prąd rośnie do 20mA i po ok 15s spada do 0mA.
Napięcia na PU201:
1,3 - 19.5V
4 - 25V
5 - 3.3V
6 - 2.6V
7 - 0V
8 - 3.3V
9 - 3.3V
10 - 0.45V
16 - 6V
20 - 19.2V
Na PU2 n.13 jest 3.3V po wciśnięciu włącznika.
Na n.112 KBC jest 3.3V po wciśnięciu włącznika, na n.110 jest 3.3V i KBC jest zasilany.
Na termowizji delikatnie nagrzewa się w tych 15s KBC i PU2.

#11 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 29 marca 2022, 14:15
Czy pomiary na PU201 były robione na zmostkowanym S-D PQ202?
Jeśli tak to zdejmij zworkę, załóż sprawny PQ202 i ponów pomiary na PU201.
yasiu83 napisał(a):Na PU2 n.13 jest 3.3V po wciśnięciu włącznika.
Czy pojawiły się napięcia na PL8 i PL9?

#12 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 29 marca 2022, 16:44
Tak, robiłem ze zmostkowanym S-D PQ202. Zapomniałem dodać, że na PL9 pojawiło się wtedy 2.35V, na PL8 - 0V. Po założeniu innego sprawnego PQ202 sytuacja taka sama, nie jestem w stanie nic zmierzyć bo napięcia cały czas skaczą.

#13 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 29 marca 2022, 17:39
yasiu83 napisał(a):nie jestem w stanie nic zmierzyć bo napięcia cały czas skaczą.
Na żednym pinie nie ma stabilnego napięcia? Nawet na n.6, 16, 20 PU201?
Zmierz rezystancję do masy PR203.
Zmierz rezystancję pomiędzy PR203 i wszystkimi cewkami, wypisz tylko te poniżej 10kΩ.

#14 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 30 marca 2022, 15:29
Miałem ustawione ograniczenie prądowe na 100mA bo to już chyba piąty PU2, poprzednie się paliły. Teraz podniosłem ograniczenie prądowe i o dziwo się nie spalił, napięcia przestały skakać i są takie jak w poście wyżej. Poza tym na PL9 jest 2.35V po wciśnięciu włącznika, a na PL8 pojawia się jakieś szczątkowe 30mV. Nadal pobór prądu ok 20mA po wciśnięciu włącznika i po 15s spada do 0mA. KBC nie jestem w 100% pewien bo to było zamówione od Chińczyka 2-3 lata temu jako nowe ale programuje się normalnie i te napięcia, o które prosiłeś są prawidłowe. Na rezystorze PR203 bardzo powoli rośnie od kilku kΩ do na pewno ponad 100kΩ, inny miernik pokazuje ok 0.3MΩ, ciężko też jest zmierzyć coś sensownego pomiędzy PR203 i innymi cewkami, ale nie widzę rezystancji poniżej 10kΩ względem PR203.

#15 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 30 marca 2022, 15:54
Rozlutuj zworki PJP2 i PJP3 i sprawdź czy pojawią się napięcia na PL8 i PL9.

#16 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez yasiu83 30 marca 2022, 17:39
Po rozlutowaniu zworek brak napięć na PL8 i PL9. Na zworkach od strony +3VALW jest 2.35V, a od strony +5VALW 3.2V.

#17 Re: HP 250 G5 płyta LA-D704p Rev 4.0 martwy


przez clops35 30 marca 2022, 18:16
Czy pomiar był robiony po wciśnięciu włącznika? Jeśli tak to zmierz napięcia na wszystkich pinach PU2 po wciśnięciu włącznika gdy płyta pobiera 20mA.
Jeśli do pomiarów włącznik nie był wciskany ponów pomiar.
Zmierz rezystancję do masy na n.14 i 15 PU2.
Zmierz napięcie na n.1, 2 i 3 DC1.
