#1 HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von RafiManch • 15 Februar 2022, 21:41
Hello Everyone,

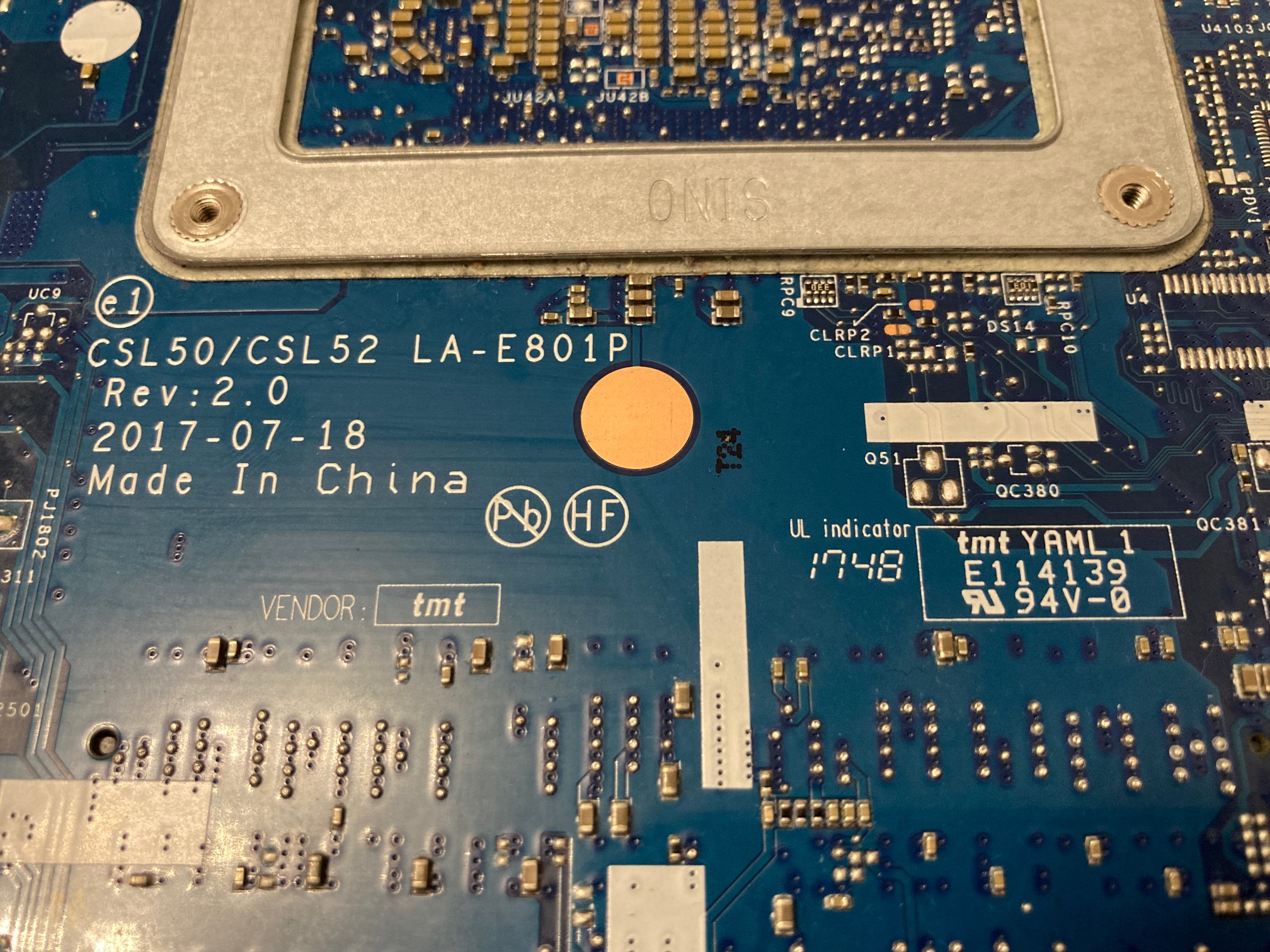

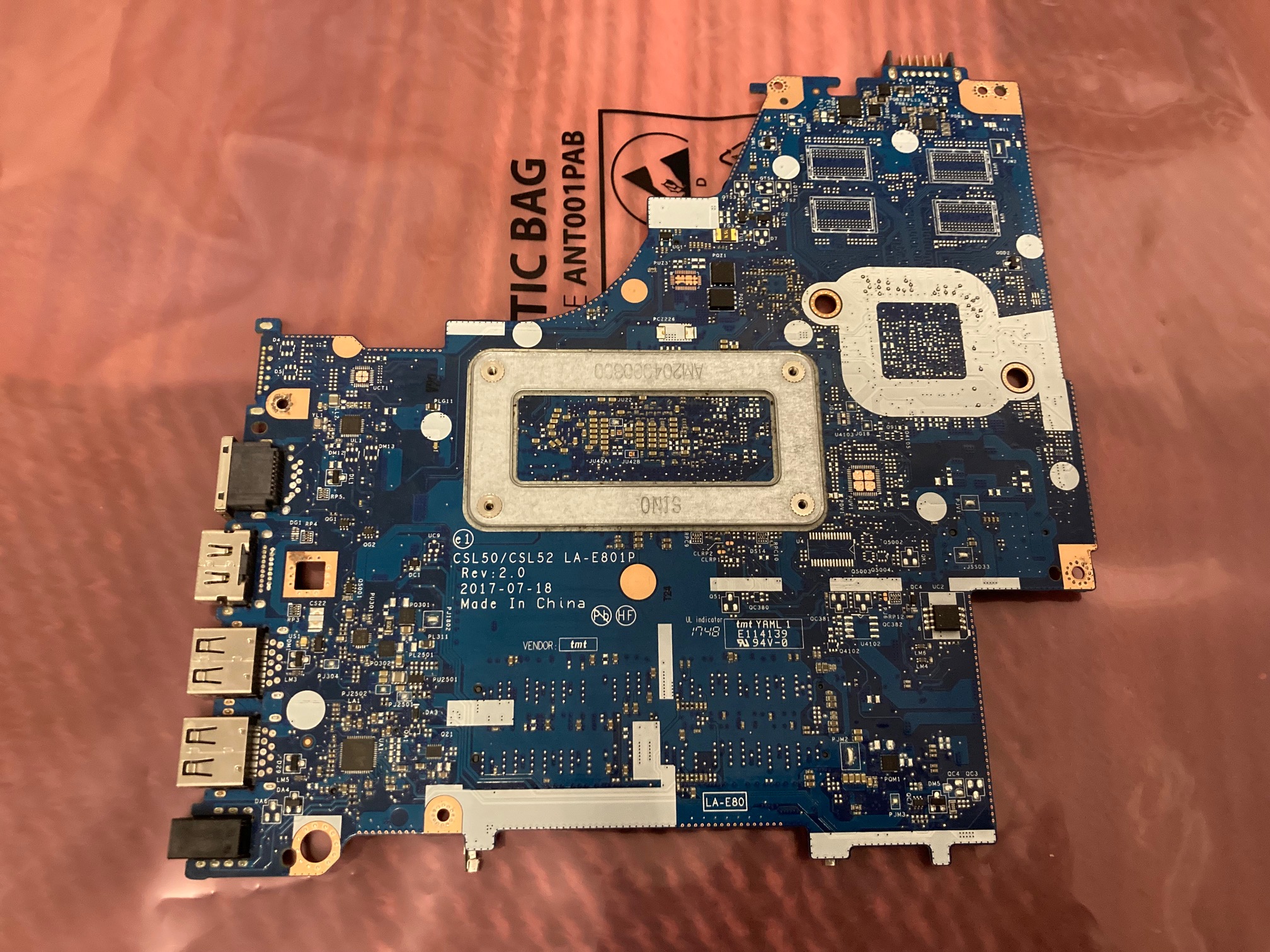

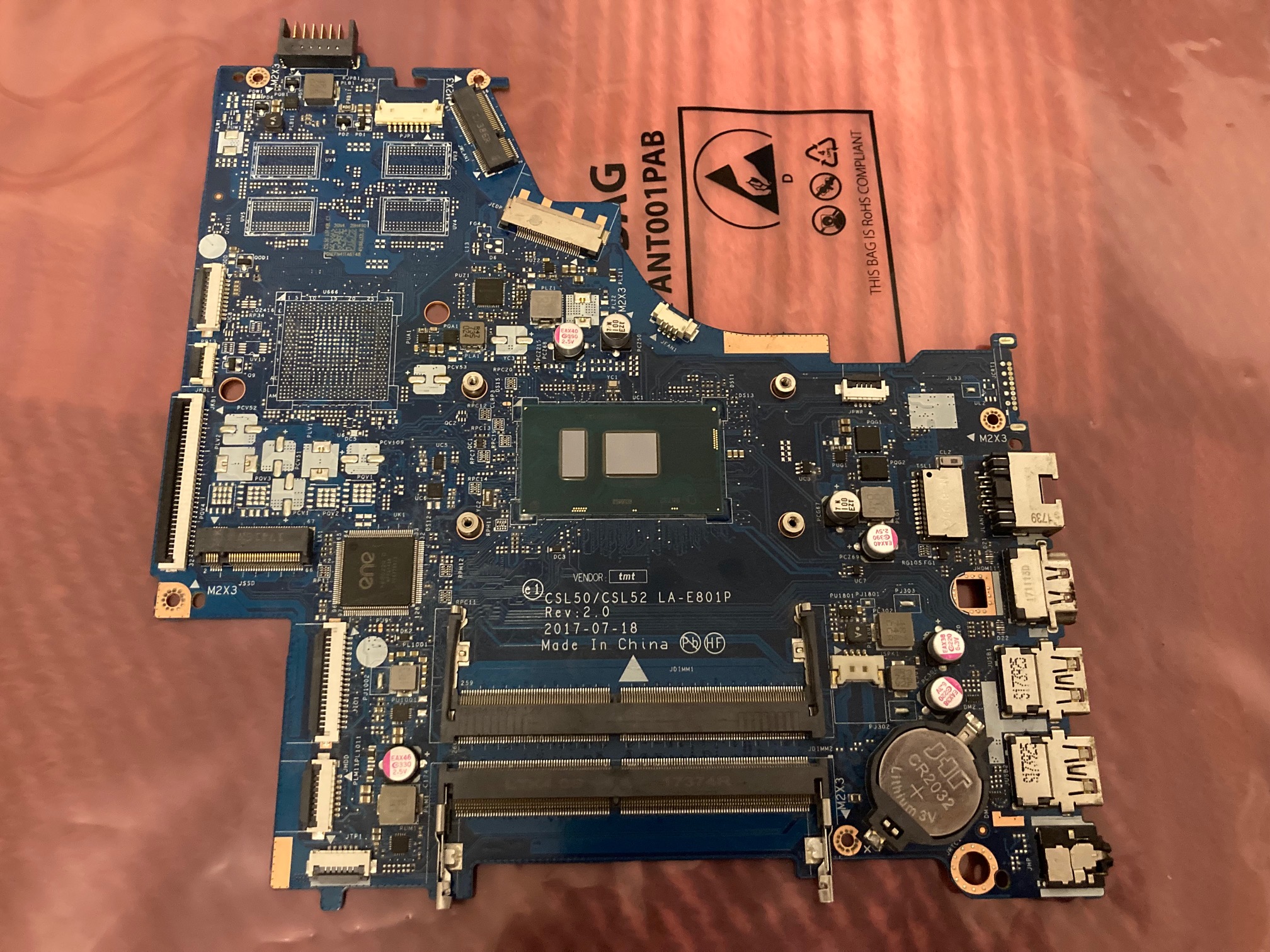

I have HP laptop with MOBO LA-E801P REV. 2.0 and is not working (no lights - nothing).
Without schematics is hard to investigate this one. Could not find one anywhere.
I hope that someone more experienced can help me to find what is the the problem here.

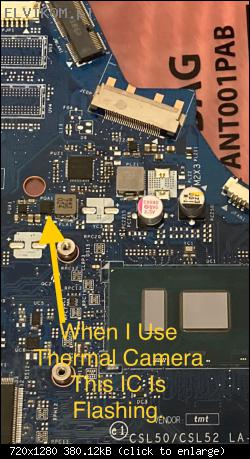

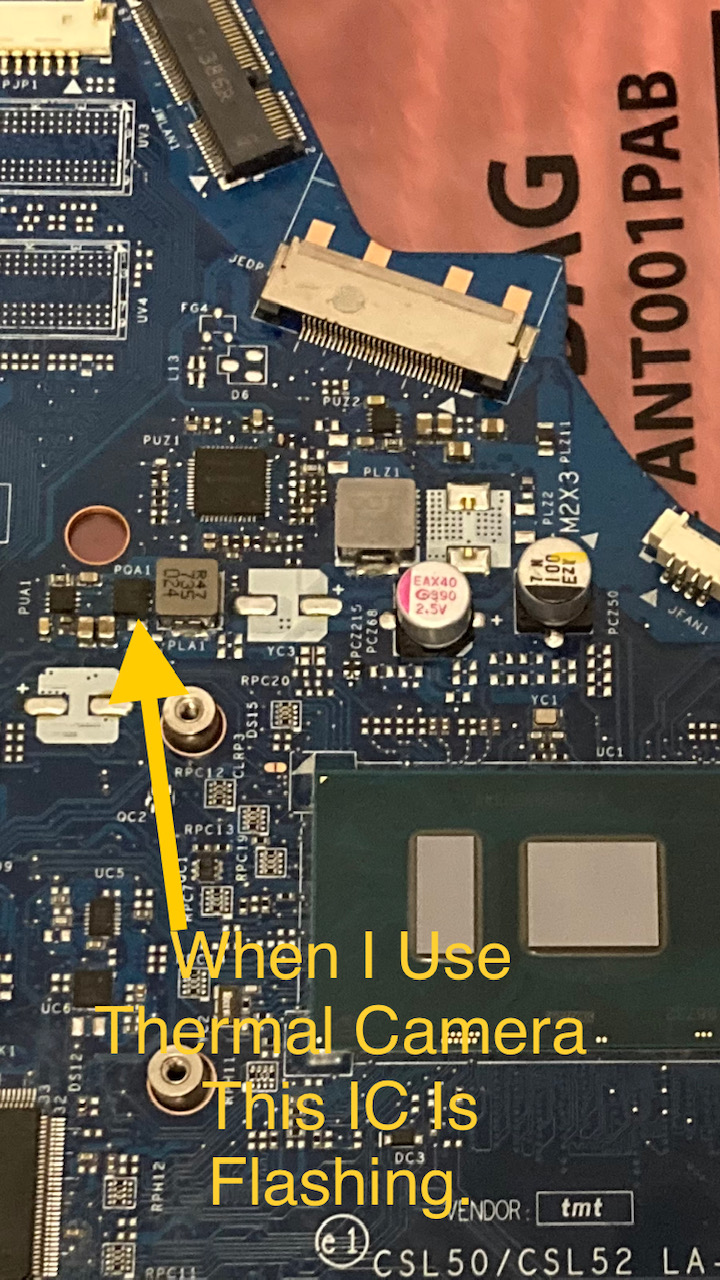

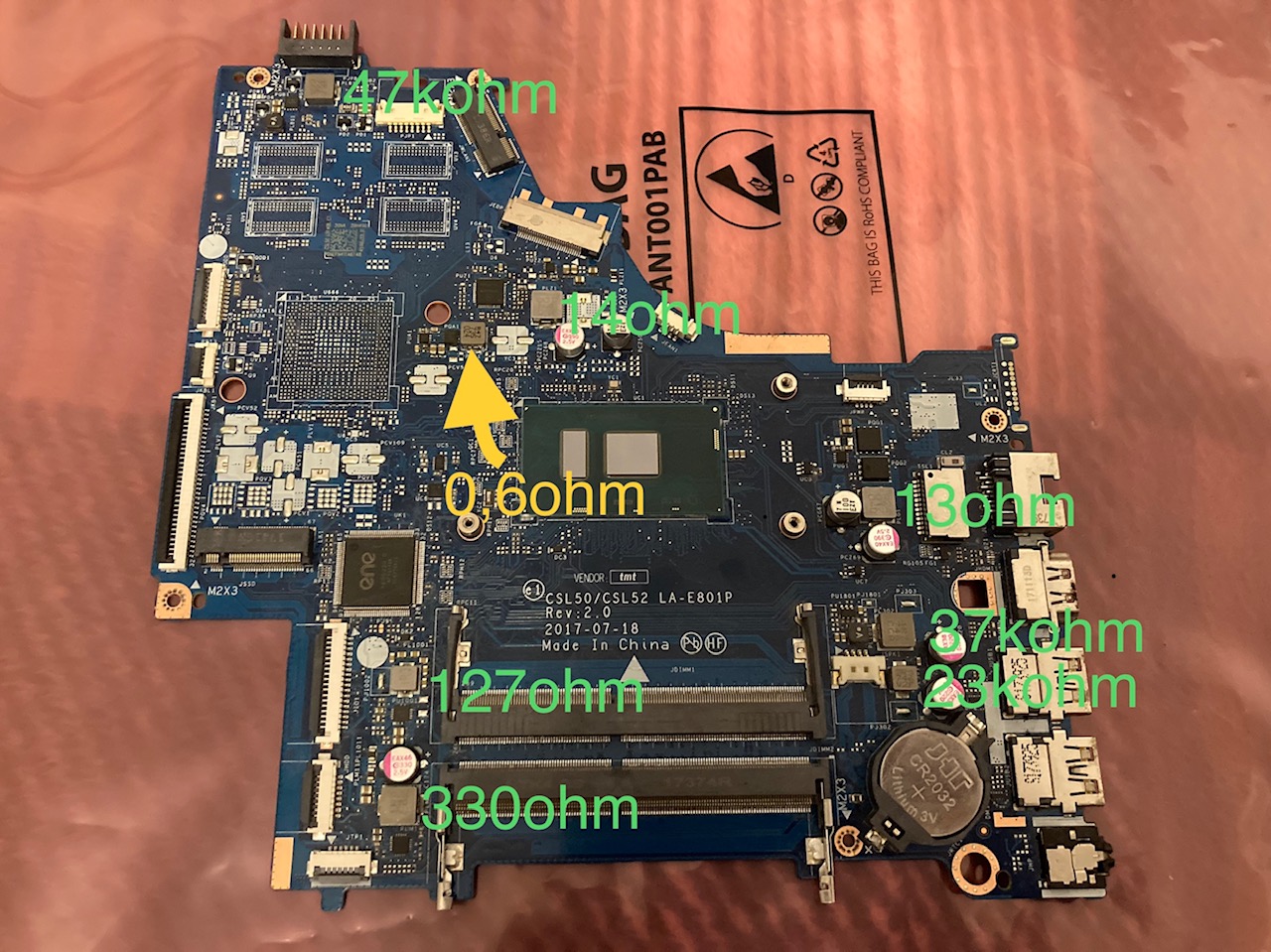

5V/3.3V are not present. Resistance on all coils is not indicating any short circuits. 19V goes to first Mosfet but there is no voltage coming out . I have removed and measured Mosfet and no problem with this one. After soldering back to motherboard resistance measure was correct on drain site (input - 237KΩ) but I am getting only 7Ω on source site (output). I have used thermal camera and I can see PQA1 flashing. Getting and loosing power ?
Any advice will be very appreciated.
Thank you.
Regards,
Rafal S.

Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von Google Adsense [BOT] • 15 Februar 2022, 21:41

#2 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von matic • 16 Februar 2022, 09:05
Hello!

Measure the resistances on all coils in reference to pin 8 of transistor PQB12.

#3 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von RafiManch • 16 Februar 2022, 20:52
Thank you for your reply Matic.
Is low resistance on PLA1 indicating PCH fault ?

#4 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von matic • 16 Februar 2022, 21:03
RafiManch hat geschrieben:Is low resistance on PLA1 indicating PCH fault ?
No, it indicates the fault on chip PQA1.

Remove the chip PQA1 from the board and perform the following measurements:
- Measure the resistance to ground on pin 8 of transistor PQB12.
- Measure the resistance to ground on coil PLA1.

#5 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von RafiManch • 16 Februar 2022, 21:32
Hi Matic,
PQA1 removed and resistance values were measured:
4,6Mohm - Measure the resistance to ground on pin 8 of transistor PQB12.
6,17ohm - Measure the resistance to ground on coil PLA1.
I have not seen schematic for this board. Can you help me to identify what is PQA1 ?

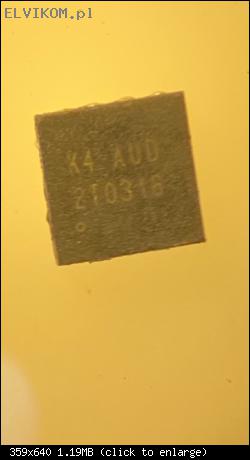

Reading on IC is K4 AUD (2T0316). I will have to buy new one.
Thank you.
Regards,
Rafal

#6 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von matic • 16 Februar 2022, 21:42
Please, post a clear picture with visible markings on chip PQA1.

You can connect the power supply to the board (without PQA1) and check, if 19V is present on pin 8 of transistor PQB12.

#7 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von RafiManch • 16 Februar 2022, 22:01
Yes. I can confirm that 19V is present on pin 8 of transistor PQB12.
3.3V on power switch connector is present too.

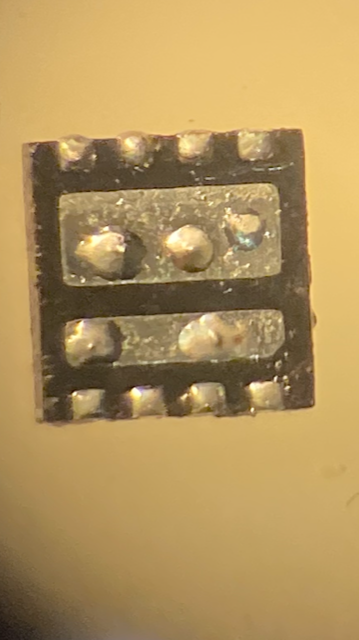

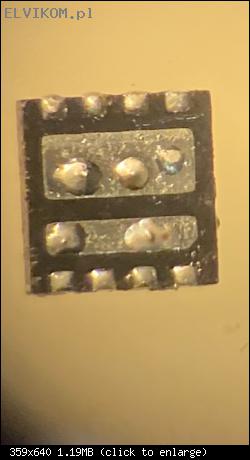

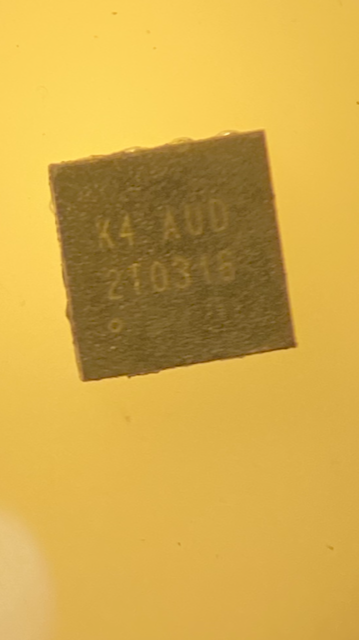

Please see attached photos of removed IC:

#8 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights  [GELÖST] 

von matic • 17 Februar 2022, 09:02
This chip is actually dual transistor PE642DT.
Datasheet at the attachment.



Sie müssen angemeldet sein, um die an diesen Beitrag angehängten Dateien anzeigen zu können.

#9 Re: HP-15t-bs000 (MOBO. LA-E801P REV. 2.0) Not Working - No Lights

von RafiManch • 17 Februar 2022, 18:19
Thank you very much for your help Matic.
Professional as always.
