#1 HP 15-p209nw nie uruchamia się

przez darole • 24 lipca 2018, 16:30
Witam.
Trafił do mnie laptop z taką przypadłością że po wyłączeniu ponownie uruchamiał się z obrazem po kilku godzinach.
Przeładowałem BIOS korzystając z tego linku:
hp-pavilion-notebook-15-p209nw-t44196.html
Skoro to nie pomogło to wróciłem do oryginalnego wsadu. I wydawało się że jest trochę lepiej - częściej dawalo
się go uruchomić. Niestety po iluś tam razach płyta ostatecznie umarła - brak reakcji na włączanie. Poprzednio gdy uruchamiał się nawet bez obrazu za każdym razem po podłączeniu zasilacza zapalała się dioda LED w gnieździe zasilania.Na włączniku jest teraz napięcie
tylko 1,9V. Na pamięci w ogóle nie ma napięcia.

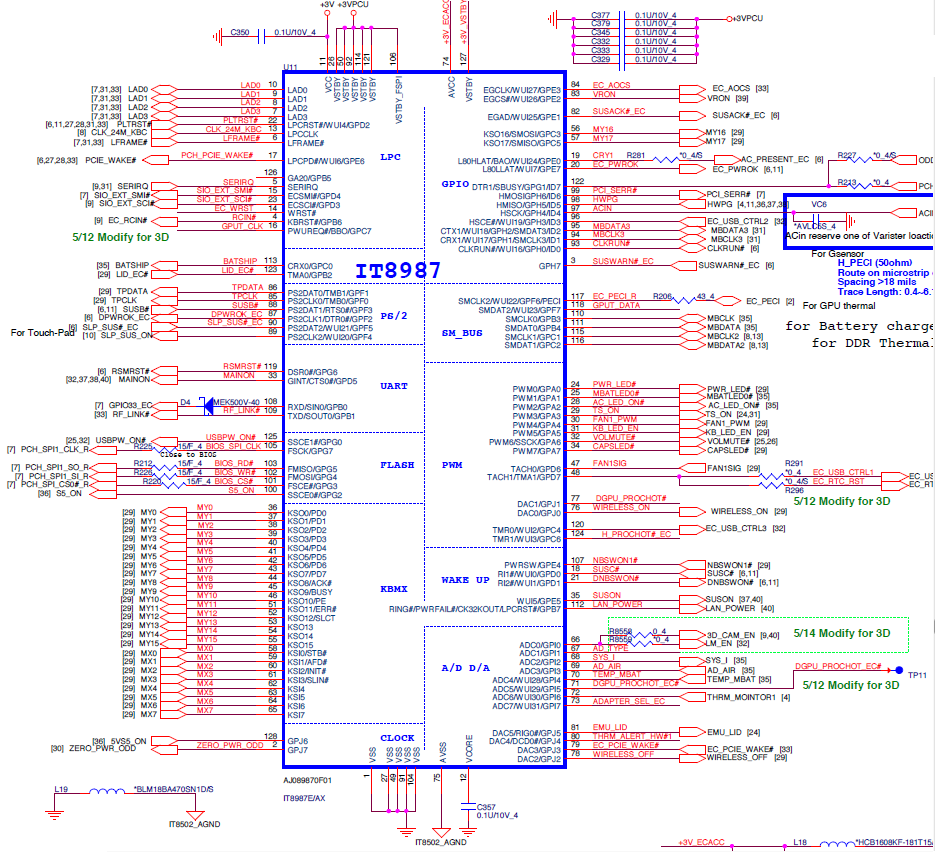

I teraz jest moje pytanie. Czy to uszkodzeniu uległ ostatecznie układ EC: IT8987E-BXA ?
Może ktoś dysponuje schematem z tym układem ?

Model płyty:
DAY11AMB6E0 REV:E

Re: HP 15-p209nw nie uruchamia się

przez Google Adsense [BOT] • 24 lipca 2018, 16:30

#3 Re: HP 15-p209nw nie uruchamia się

przez mayss • 24 lipca 2018, 18:17
Proszę podać dokładne oznaczenie kości pamięci.

#4 Re: HP 15-p209nw nie uruchamia się

przez matic • 24 lipca 2018, 19:05
Measure the voltage to ground on pin 5 of PU11.
Measure the voltage to ground on pin 7 of PU12.
Measure the voltage to ground on pin 6 of connector CN5 with disconnected power button board.

Yes, the KBC chip may be bad.

#5 Re: HP 15-p209nw nie uruchamia się

przez darole • 26 lipca 2018, 17:14
Układ BIOS- U24/U23: Winbond 25Q64FVSIQ

PU11:
pin5 -> 1,936V

PU12:
pin7 -> 5,06V

CN5:
pin6 without power button board -> 1,936V

#6 Re: HP 15-p209nw nie uruchamia się

przez matic • 26 lipca 2018, 20:11
darole napisał(a):PU11:
pin5 -> 1,936V
Correct value: 3,3V.

Measure the resistance to ground on pin 5 of PU11.
-If the resistance is high (in kΩ range), replace the PU11.
-If the resistance is low (less then 200Ω) it is short circuit to ground on this pin -> 95% bad KBC chip (first remove it from the board and check, if 3,3V appears on pin 5 of PU11).

#7 Re: HP 15-p209nw nie uruchamia się

przez Type5 • 26 lipca 2018, 20:18
Czy na tej płycie obsadzona jest dioda D9?

#8 Re: HP 15-p209nw nie uruchamia się

przez darole • 28 lipca 2018, 12:50
Damaged was PU11 - resistance to ground on pin5 without KBC was about 300Ω.
After replacing PU11 I return with this board to the beginnig - it's working fine, but after switch off
I have to wait about one hour to turn it on with image on the lcd screen.

Nie ma ani podwójnej diody D9 ani rezystora R302 przez który podłączony był dodatni biegun baterii do diody D9.

#9 Re: HP 15-p209nw nie uruchamia się

przez Type5 • 28 lipca 2018, 13:00
Możesz jeszcze wymienić kość BIOS,
jeśli nie pomoże wymień KBC.
