#1 DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 12 kwietnia 2021, 13:20
Witam, mam problem z laptopem Della XPS 13 9350. Laptop nie działa na zasilaczu, oryginalna bateria prawdopodobnie jest uszkodzona albo głęboko rozładowana ale testowałem też na innej naładowanej i sprawnej baterii.

Płyta główna to: LA-C881P
Charger: PU300 BQ24777

Laptop na naładowanej baterii włącza się i działa w biosie z podpiętym zasilaczem pokazuje ładowanie i poprawną moc zasilacza ale w praktyce % na baterii spada.

Nie mam już dostępnej naładowanej takiej baterii do testów i sprawdzenia poprawnych napięć.

Laptop bez baterii i na samym zasilaczu nie generuje poprawnego napięcia 3.3v(na cewce maksymalnie 1.3v).

Napięcie linii B+ to tylko 0.8V

Raz na 50 prób napięcie na linii B+ po podłączeniu zasilacza jest poprawne i wynosi ponad 13V, wtedy są wszystkie inne napięcia i laptop się włącza ale nie ładuje oryginalnej baterii (może być uszkodzona bateria ponieważ miernik pokazuje na niej 0V), bateria jest oryginalna ale nie z pierwszego montażu, była wymieniana na gwarancji co mnie dziwi, że tak szybko by znowu padła.

Wymieniałem już charger BQ24777 oraz mosfety PQ202 i PQ203, ciężko je sprawdzić wlutowane w płycie ze względu na ich rozmiar i obudowę dlatego profilaktycznie wymieniłem.

Uszkodzona była dioda zabezpieczająca na lini PS_ID i laptop początkowo nie wykrywał poprawnie zasilacza. Wylutowałem zwartą diodę.

Napięcia na PU300:
1- 19.84V
2- 19.08V
3- 19.53v
4- nc
5- 3.268v
6- 2.78V
24- 5.4V
28- 19.82V

Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez Google Adsense [BOT] 12 kwietnia 2021, 13:20

#3 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 12 kwietnia 2021, 14:32
Machine napisał(a):Measure the tensions on all the pins of PQ100, PQ101.


PQ100
1- 0.768V
2- 0V
3- 1.2V

PQ101
1- 0V
2- 0.100V
3- 0V

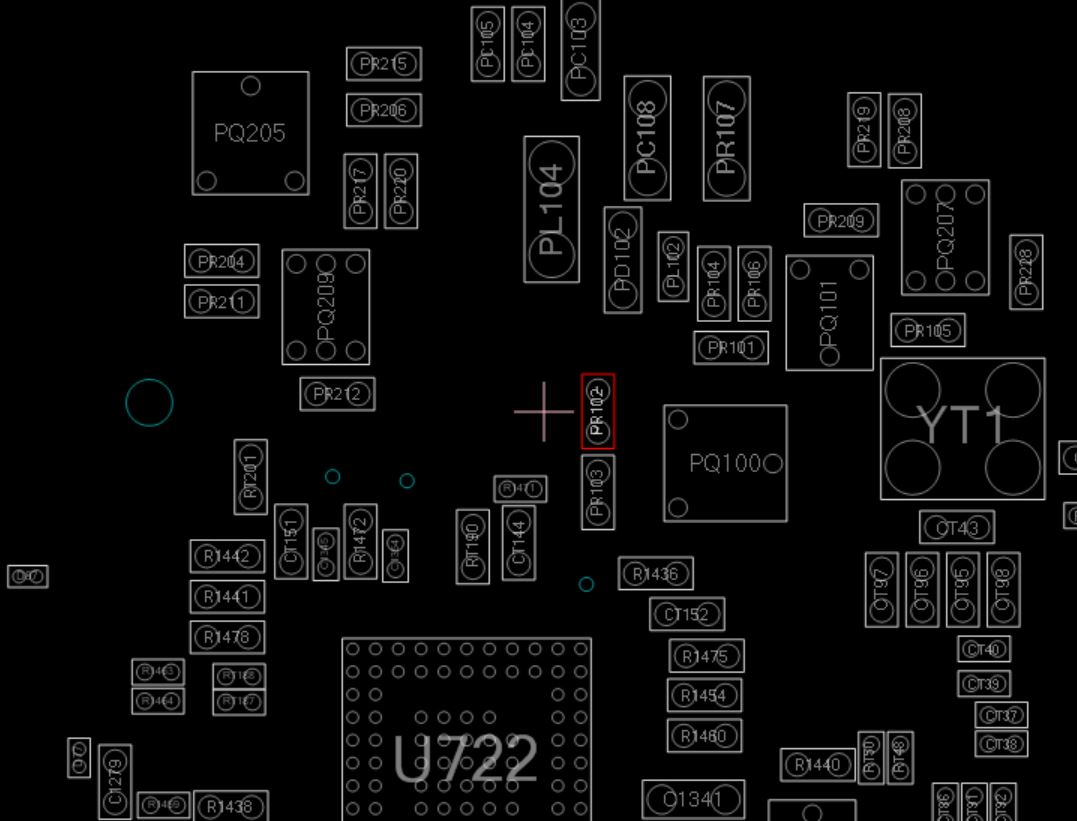

Obrazek

#5 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez matic 12 kwietnia 2021, 20:45
- Measure the resistances to ground on all pins of transistor PQ100.
- Measure the resistances to ground on both pins of resistor PR102.

- Measure the voltages to ground on both pins of resistor PR102.
Obrazek

#6 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 13 kwietnia 2021, 14:21
Machine napisał(a):Original power supply?
Measure the signal, with the oscilloscope, on PL102.


Tak oryginalny, sprawdzałem na kilku sprawnych zasilaczach.
Niestety nie posiadam oscyloskopu.

matic napisał(a):- Measure the resistances to ground on all pins of transistor PQ100.
- Measure the resistances to ground on both pins of resistor PR102.

- Measure the voltages to ground on both pins of resistor PR102.


PQ100
1- 114.7kΩ
2- 50kΩ i rośnie
3- 23kΩ i rośnie


PR102
1- 1.295V - ~20kΩ
2- 1.278V - ~23kΩ

Czasami jak się uda go włączyć to bez baterii się włącza i działa do momentu podłączenia baterii. Po podłączeniu baterii wyłącza się, następna próba włączenia laptopa wygląda tak, że dioda zapali się na sekundę i gaśnie i napięcia wracają do tych jak wyżej opisałem.

#8 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 13 kwietnia 2021, 15:50
Machine napisał(a):Measure voltages on pin 11, 12, 25, 27 of PU300.


PU300
11- 1.263V
12- 1.264V
25- 5V
27- 0.894V

#9 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez matic 13 kwietnia 2021, 17:32
Measure the resistance and voltage to ground on coil PL300.

#10 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 14 kwietnia 2021, 10:05
matic napisał(a):Measure the resistance and voltage to ground on coil PL300.


PL300
19.84V
~30MΩ i spada

#12 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 14 kwietnia 2021, 14:37
Machine napisał(a):Measure the resistance to the mass of PL301.


58kΩ

#14 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 14 kwietnia 2021, 15:40
Machine napisał(a):Reprogram the KBC, remembered to save in old BIOS.


Chodzi o wsad bios czy kbc? Tutaj jest MEC 5085 i nie ma gniazda JDEG1, nie wiem za bardzo jak i czym go zaprogramować. Czy chodzi Ci tylko o UH8 W25Q128FVSIQ?

////

Zaprogramowałem bios UH8 nowym wsadem przygotowanym ze strony producenta, wgrałem nowy Me region bo były jakieś błędy na oryginalnym.

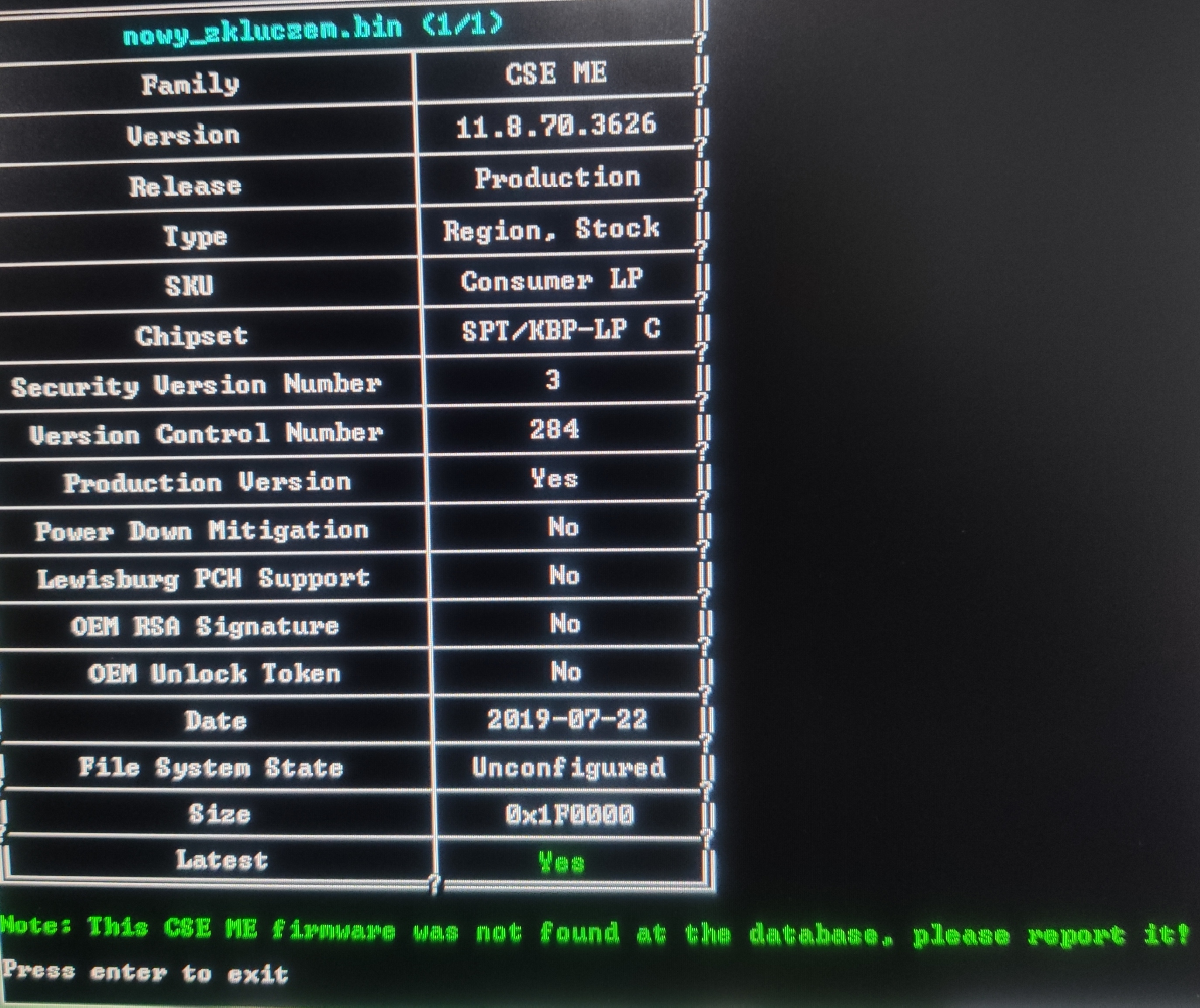

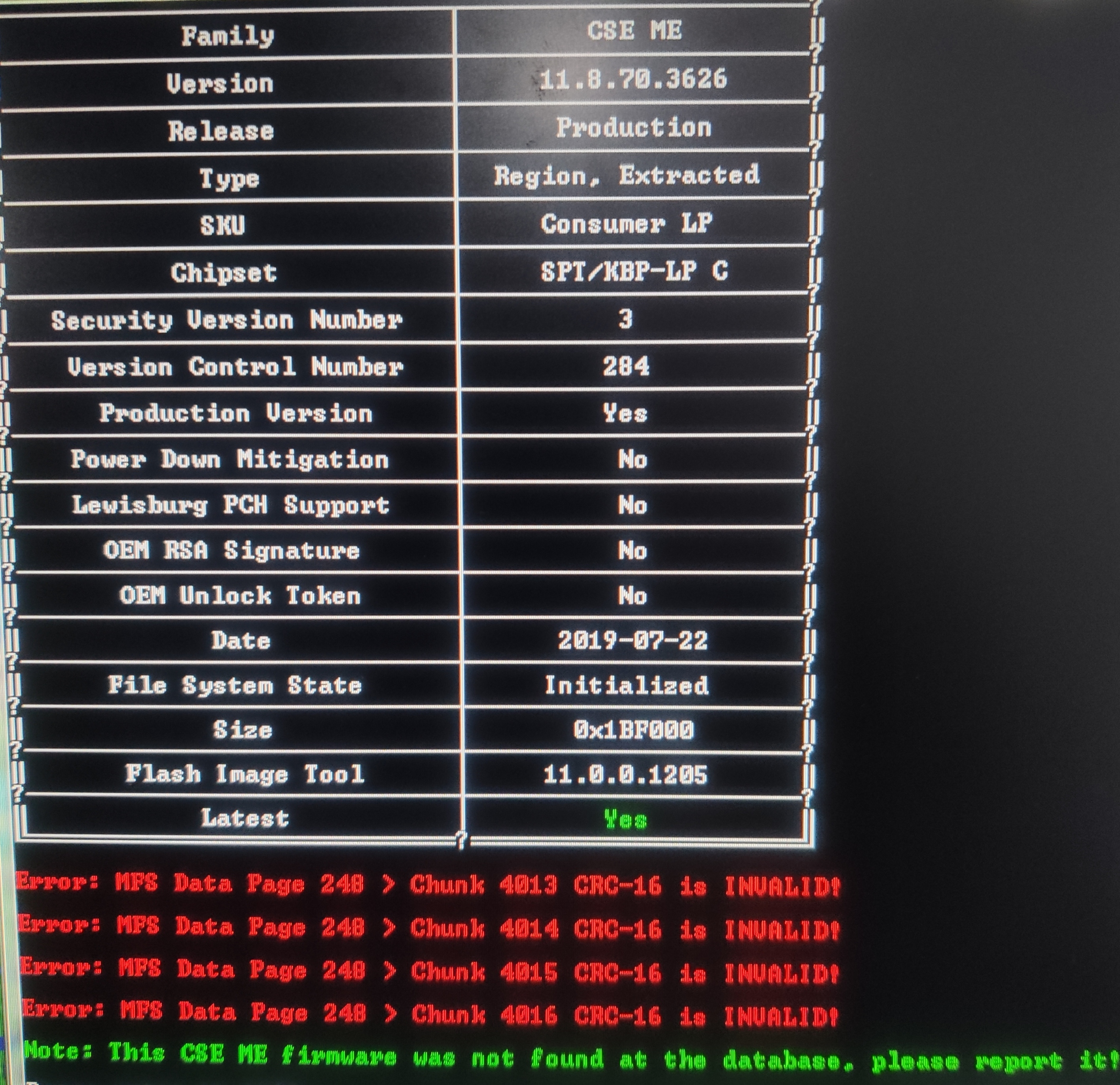

Zdjęcia przed i po wgraniu ME Regionu
Obrazek
Obrazek

Ale jeśli chodzi o napięcia to bez zmian, dalej to samo.

#16 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 14 kwietnia 2021, 16:36
Machine napisał(a):UH8 reprogram.


Programowanie nic nie dało, kość nie jest poprawnie zasilana ponieważ na pinie 8 napięcie wynosi 1.8V a powinno być 3V?

#17 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez matic 14 kwietnia 2021, 21:34
Measure the voltages to ground on pins 1, 5, 9, 11, 12, 14, 17 of chip PU500.

#18 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 15 kwietnia 2021, 11:33
matic napisał(a):Measure the voltages to ground on pins 1, 5, 9, 11, 12, 14, 17 of chip PU500.


PU500
1- 1V
5- 0.891V
9- 1.250V
11- 0.436V
12- 2.466V
14- 1.261V
17- 0V

#20 Re: DELL XPS 13 9350 nie działa na zasilaczu, nie ładuje baterii.


przez serwisant2 15 kwietnia 2021, 15:02
Machine napisał(a):Replace PU300, PQ303, PQ304.


Wymieniłem PQ303 i PQ304 - bez zmian. PU300 wymieniałem już 2 razy wcześniej i na każdym te same napięcia.

Czy jest możliwe, że ten laptop nie będzie działał bez sprawnej baterii?
Jak testowałem na nowej naładowanej baterii to włączał się za każdym razem, w biosie pokazywał że ładuje baterię ale jej nie ładował. Bateria się rozładowywała przy wpiętym sprawnym, poprawnie wykrytym zasilaczu.

//
Teraz jak odłączyłem baterię CMOS to włączył się z prawidłowymi napięciami, jak podłączyłem baterię to znowu spadło.
Odłączyłem baterię i zasilacz i podłączyłem jeszcze raz i aktualnie napięcia są obecne i na pinie 1 i 2 od baterii jest napięcie 5.65V.
