#1 Dell Inspiron 15 3511 - GDM50 LA-L241P Zasilacz nierozpoznany

przez kuras00 • 21 listopada 2025, 15:01
Witam,
pacjent jak w temacie - nie rozpoznaje zasilacza, nie ładuje baterii.

Poczynione kroki:
1. Ciągłość między pinem zasilacza a PR3 jest
2. PR3 100kΩ - jest ok (dla pewności wymieniony na nowy bo już miałem przypadek, że mimo poprawnej wartości robił problem)
3. PR6 15kΩ - ok
4. PR1 33Ω - ok

Podłączony zasilacz:
PR1 - 3,4V z dwóch stron
PR3 - n1 3,4V, n2 0,45V
PR6 - n1 0,45V, n2 0V


Dodatkowo po podłączeniu zasilacza grzeje się APU. Czy to tu będzie leżał problem?

Re: Dell Inspiron 15 3511 - GDM50 LA-L241P Zasilacz nierozpoznany

przez Google Adsense [BOT] • 21 listopada 2025, 15:01

#2 Re: Dell Inspiron 15 3511 - GDM50 LA-L241P Zasilacz nierozpoznany

przez matic • 21 listopada 2025, 21:59
Hello!

Measure the voltages to ground on all pins of transistor PQ1.
Transistor PQ1 pinout:
Obrazek

#3 Re: Dell Inspiron 15 3511 - GDM50 LA-L241P Zasilacz nierozpoznany

przez kuras00 • 22 listopada 2025, 10:58
Cześć matic!

matic napisał(a):Measure the voltages to ground on all pins of transistor PQ1.

1. 3,3V
2. 5,1V
3. 3,3V

Zwróciłeś uwagę na to?

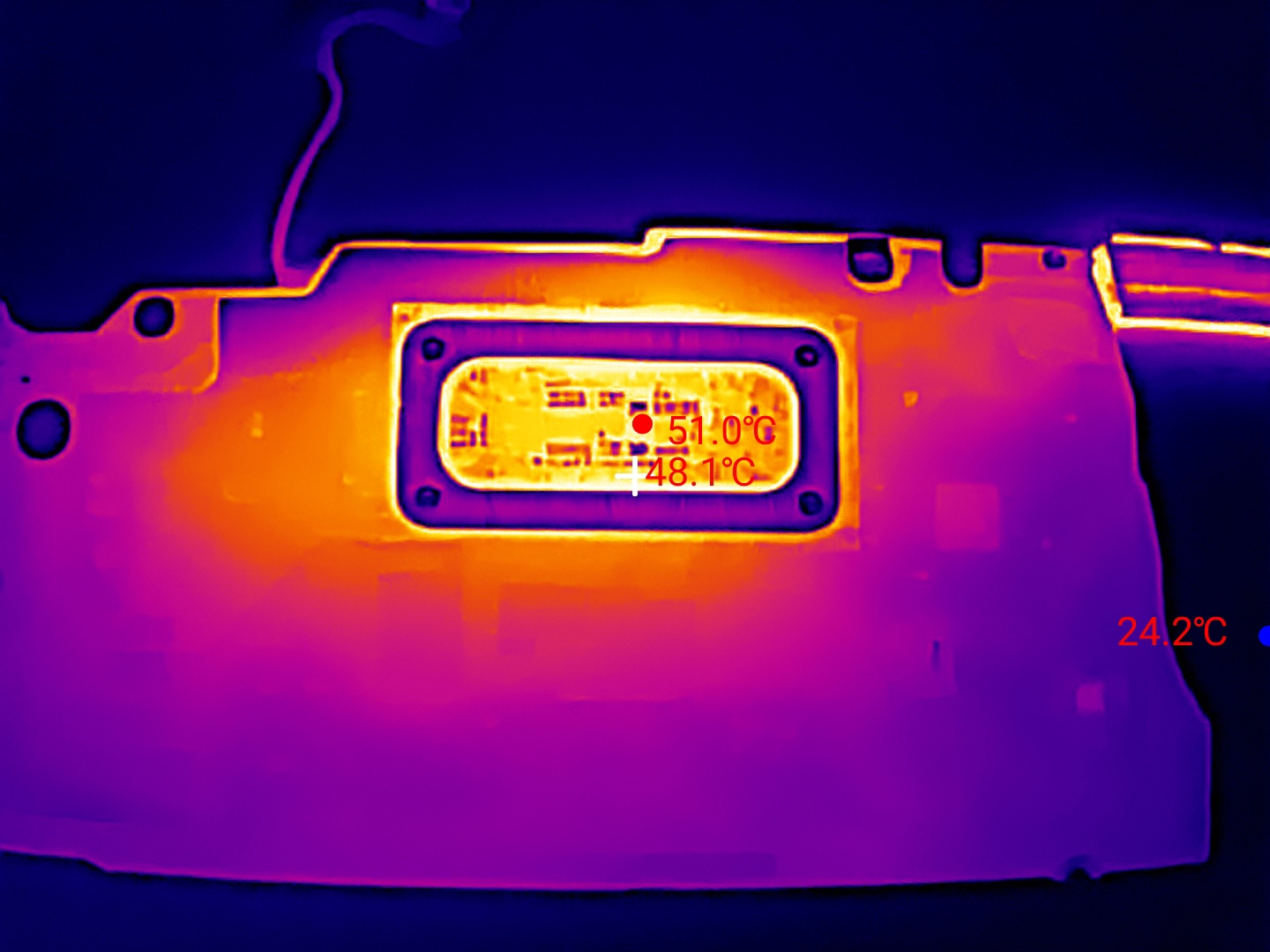

kuras00 napisał(a):Dodatkowo po podłączeniu zasilacza grzeje się APU. Czy to tu będzie leżał problem?

Obrazek

#4 Re: Dell Inspiron 15 3511 - GDM50 LA-L241P Zasilacz nierozpoznany

przez matic • 22 listopada 2025, 15:59
kuras00 napisał(a):Dodatkowo po podłączeniu zasilacza grzeje się APU. Czy to tu będzie leżał problem?
Does the machine respond to the power button and turn on with a picture on the screen?
If so, measure the voltages to ground on all coils when the machine is turned off.

kuras00 napisał(a):nie rozpoznaje zasilacza
Do you get any error message about this? If so, post a picture of the screen.
