#1 Brix GA-BXBT-1900 brak obrazu


przez tikooo 24 marca 2020, 16:59
Witam,
Brix po podłączeniu do prądu samoczynnie staruje, wentylator zaczyna pracować wydaje mi się ze na dość wysokich obrotach. Oznaczenie płyty mzbayap rev: 1.2 szukam schematu lub biosu i rozwiązania problemu.

Re: Brix GA-BXBT-1900 brak obrazu


przez Google Adsense [BOT] 24 marca 2020, 16:59

#2 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 24 marca 2020, 17:10
Hello!

Does the machine turn off, if you hold down the power button for a few seconds?

The schematic for this board is currently not available.

#3 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 24 marca 2020, 19:33
Yes, I can turn it off if I hold the power

#4 Re: Brix GA-BXBT-1900 brak obrazu


przez xamledyD 24 marca 2020, 19:46
Witam.
BIOS jest na stronie Gigabyte - pobierz go i wypakuj z niego plik image.bin. Tym plikiem programujesz kość BIOS.
Bateria CR2032 ma prawidłowe napięcie?
Pozdrawiam

#5 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 24 marca 2020, 19:56
Tak ten bios wgrałem programatorem, efekt tak opisałem wcześniej. Bateria ma 3.02v

Dałem mocniejszą 3,3v ale efekt ten sam.

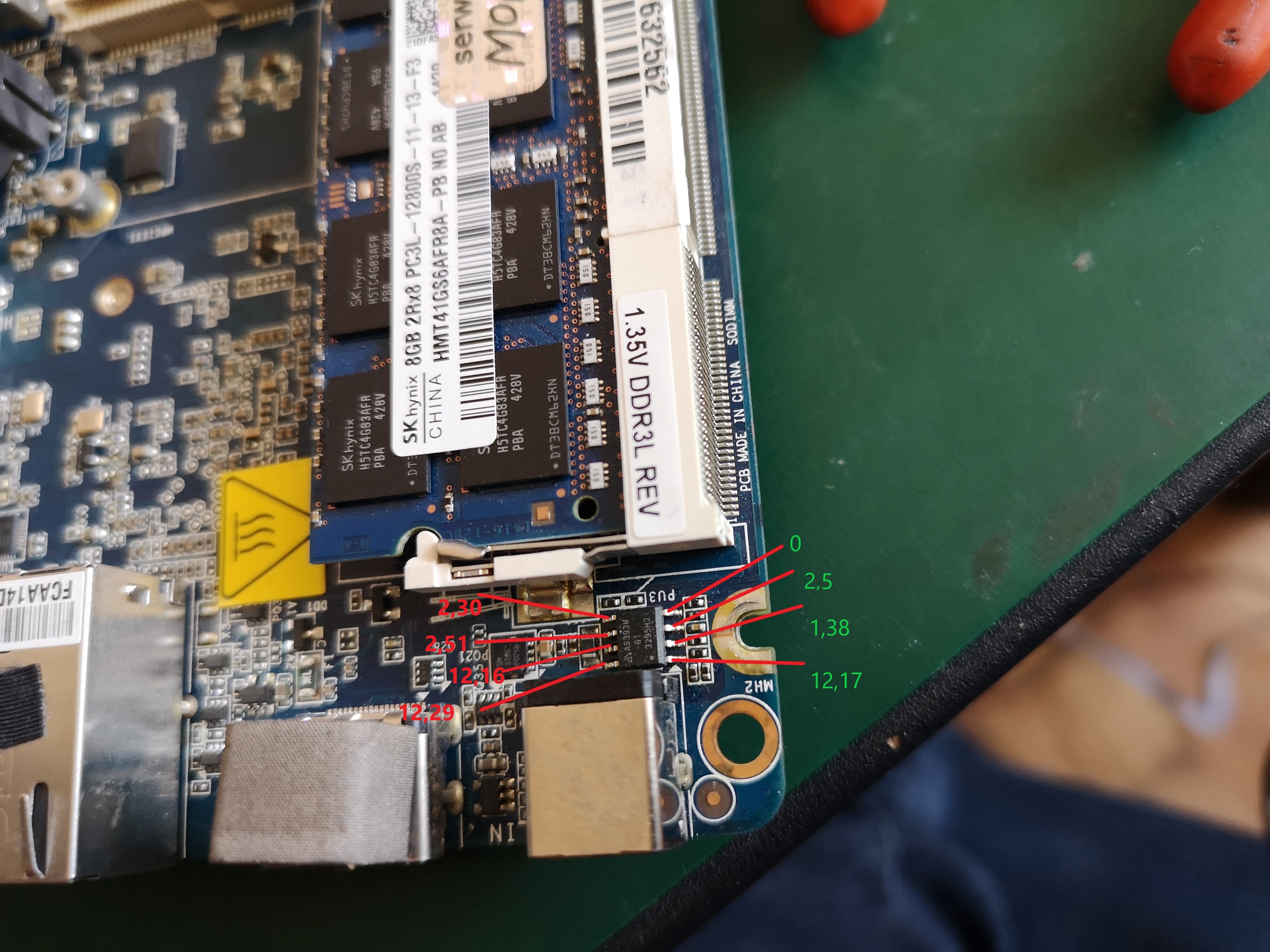

Wykonałem pomiary układu tuż przy gnieździe ładowania PU3 podczas pomiaru nóżki nr5 zwalnia wentylator.
Obrazek

#6 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 24 marca 2020, 21:13
tikooo napisał(a):Wykonałem pomiary układu tuż przy gnieździe ładowania PU3 podczas pomiaru nóżki nr5 zwalnia wentylator.
AS3983M chip is a dual op-amp (also known as LM393). Without the schematic is it hard to know, what this chip is responsible for.

Does the machine stay turned off, if you hold down the power button? Does it turn back on, if you press on the power button?

#7 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 24 marca 2020, 21:17
Yes

#8 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 24 marca 2020, 21:36

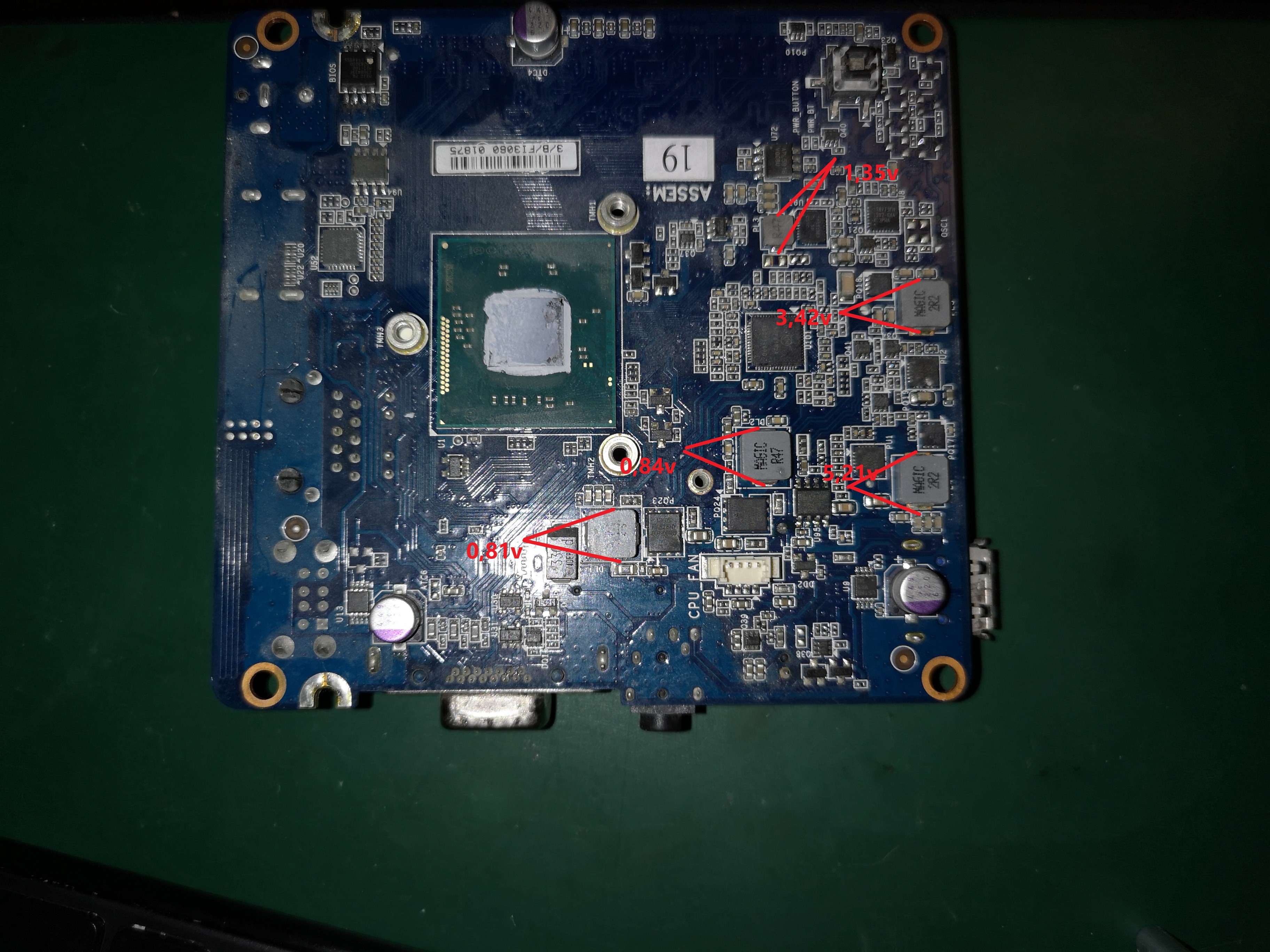

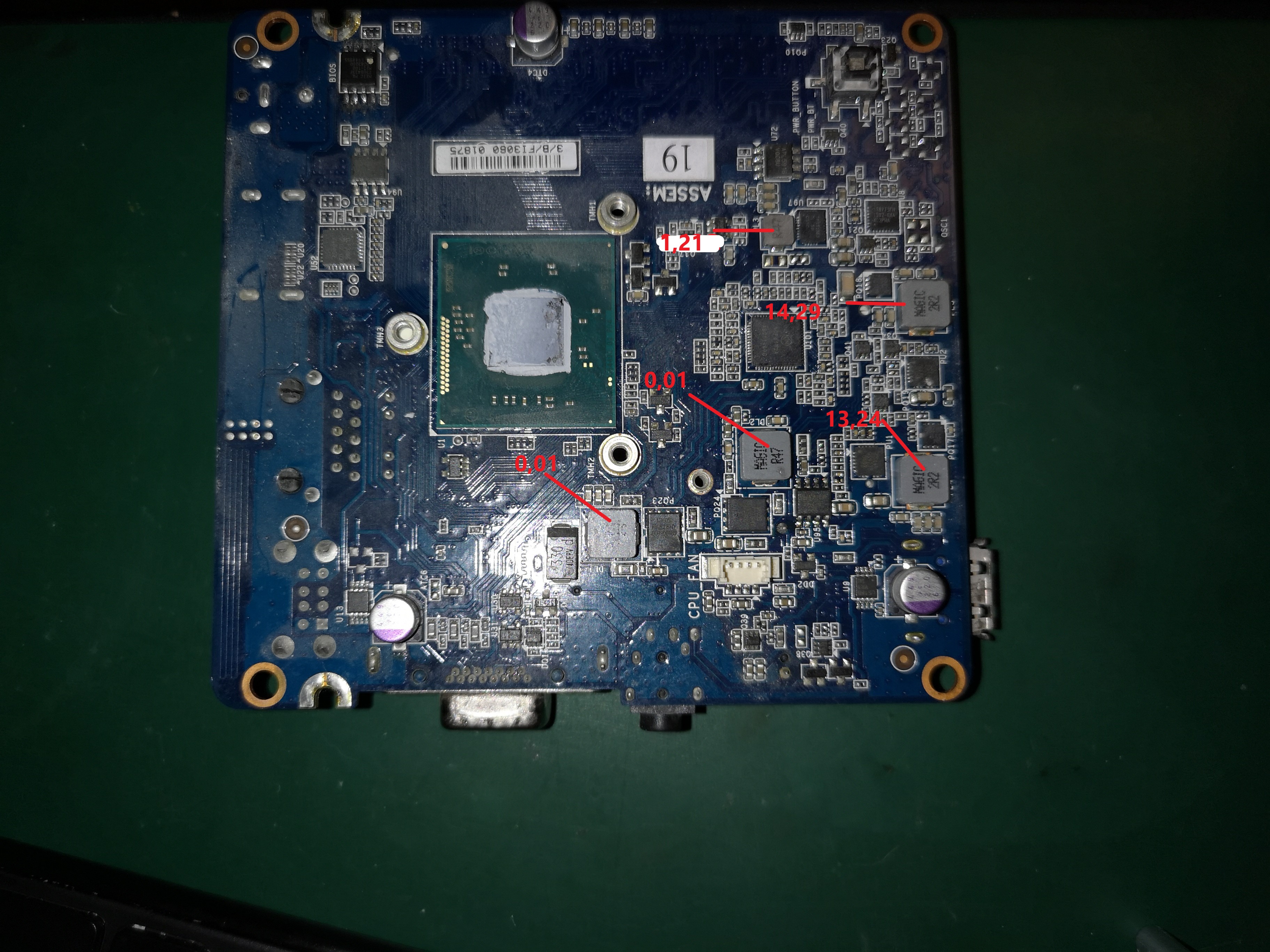

Measure the voltages to ground on all coils, when the machine is turned on.

#9 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 24 marca 2020, 23:18
Obrazek

cewki względem masy przy braku zasilania multimetr ustawiony na 20k Oma

Obrazek

#10 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 25 marca 2020, 21:19
tikooo napisał(a):multimetr ustawiony na 20k Oma
Set it to 200Ω and remeasure the resistances on coils with low resistance.

Check, if the APU heats up, when the machine is turned on.

#11 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 26 marca 2020, 22:29
Obrazek

The APU temperature begins to diffuse a moment after switching on

#12 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 26 marca 2020, 22:44
Do you mean there is a full short circuit to ground on coils with 0,00 or whatever it means 0,00 ??? Please, specify the measurement units.
Note that the resistance measurements should be made when the power supply is disconnected from the board.

#13 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 26 marca 2020, 23:09
I made a mistake to be 00.0. Yes short to ground. Measured without power. (
multimeter set to 200k)

#14 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 27 marca 2020, 11:39
tikooo napisał(a):multimeter set to 200k
Do you even know, how to use the multimeter?! Why the hell you measure such low resistances on 200kΩ measuring area???
Why you don't lower the measuring area to 200Ω?
Such basic things with "Service level= 2" :wtf:

#15 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 27 marca 2020, 14:09
Obrazek

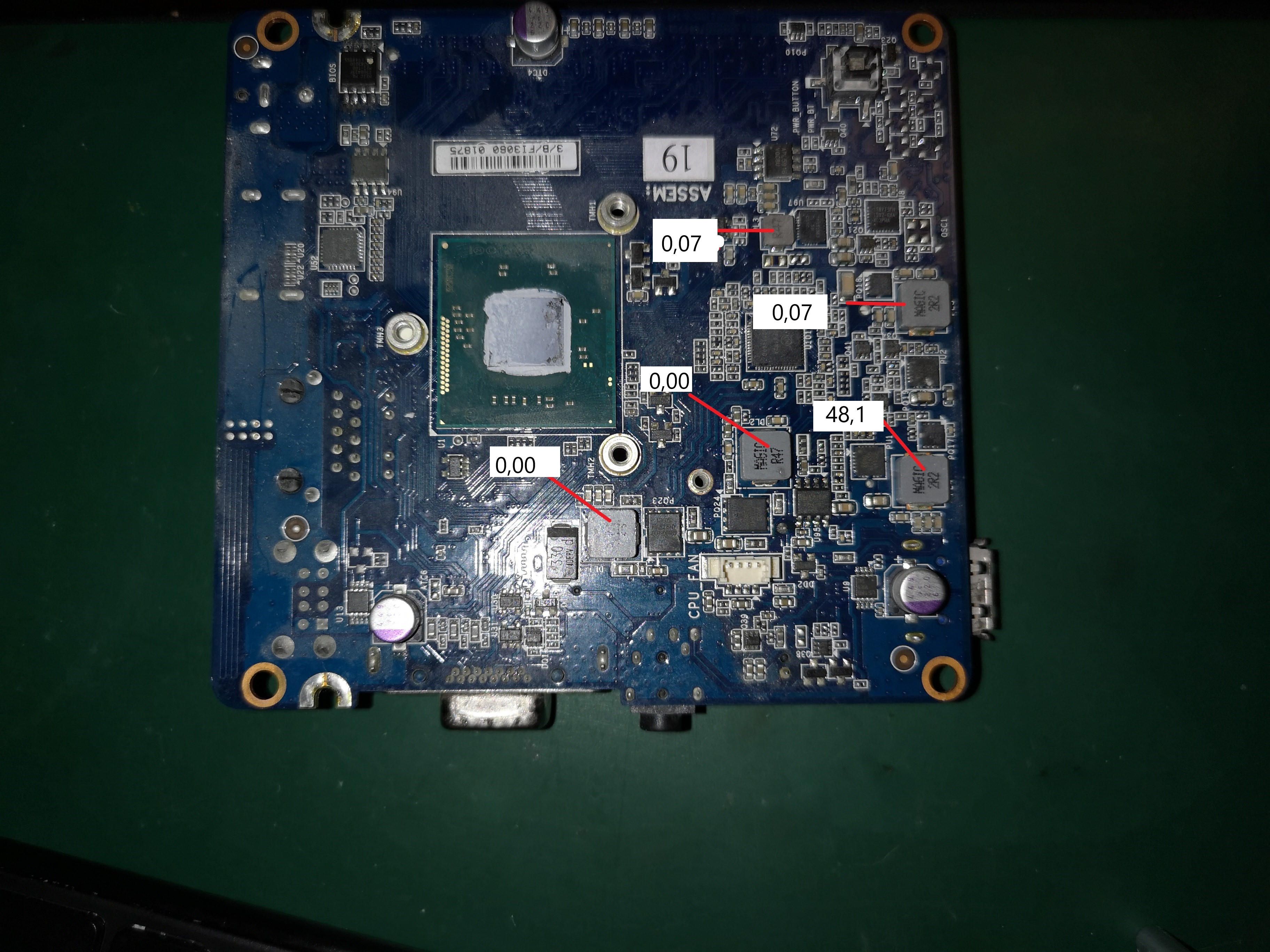

after changing to 200Ω the value shows on two coils, on the others it does not react.

#16 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 27 marca 2020, 14:20
Ok, the resistance on coils seems normal now.

Measure the power consumption (in mA) of the board before (machine turned off) and after (machine turned on) pressing to the power button.

#17 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 27 marca 2020, 15:09
0,374 on
0.053 off

#18 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 27 marca 2020, 15:42
Try to turn on the machine without RAM memory connected. Are there any changes in operation in this case?
Also measure the power consumption of the board, when it is turned on without RAM memory connected.

#19 Re: Brix GA-BXBT-1900 brak obrazu


przez tikooo 27 marca 2020, 16:09
without ram
0.365 on
0.056 off

#20 Re: Brix GA-BXBT-1900 brak obrazu


przez matic 27 marca 2020, 16:18
Check, if any component on the board get warm, when the machine is turned off. Check it without RAM memory and heat sink.
Pay special attention to the KBC chip and APU hybrid.

Re: Brix GA-BXBT-1900 brak obrazu
