Re: Asus X54C-SX503V prośba o identyfikację elementów.
przez Google Adsense [BOT] • 25 września 2014, 22:46
#2 Re: Asus X54C-SX503V prośba o identyfikację elementów.
przez 2informaticos • 26 września 2014, 02:30

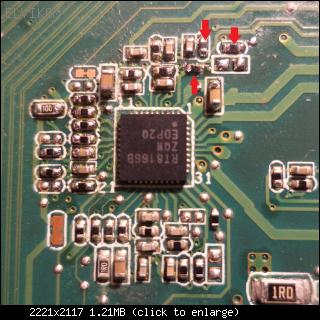

RT8166B has similar schematic with RT8167B.
You can easy find datasheet for the last one searching on Internet.
Then you can replace the both resistors placed in serie with pin2 with 130K plus one of 5.1 ohms.
Is the same I did in an identical board some time ago...
Check where the last resistor goes, accordingly with the datasheet; possibly to correspond with R23.
You can easy find datasheet for the last one searching on Internet.
Then you can replace the both resistors placed in serie with pin2 with 130K plus one of 5.1 ohms.
Is the same I did in an identical board some time ago...
Check where the last resistor goes, accordingly with the datasheet; possibly to correspond with R23.
Re: Asus X54C-SX503V prośba o identyfikację elementów.
przez Google Adsense [BOT] • 28 września 2014, 19:08
