#1 Asus FA506NC-HN016 płyta DAONJXMBACO REV C prośba o identyfikację elementu.

przez zlosliwychochlik • 18 września 2025, 12:24

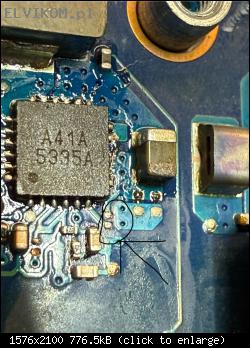

Prośba o identyfikację rezystora który był zjedzony po zalaniu w zaznaczonym miejscu, łączący się z 6 nogą przetwornicy 5335A.
Obrazek

Re: Asus FA506NC-HN016 płyta DAONJXMBACO REV C prośba o identyfikację elementu.

przez Google Adsense [BOT] • 18 września 2025, 12:24

#2 Re: Asus FA506NC-HN016 płyta DAONJXMBACO REV C prośba o identyfikację elementu.  [ROZWIĄZANY] 

przez Vogelek23 • 18 września 2025, 13:22

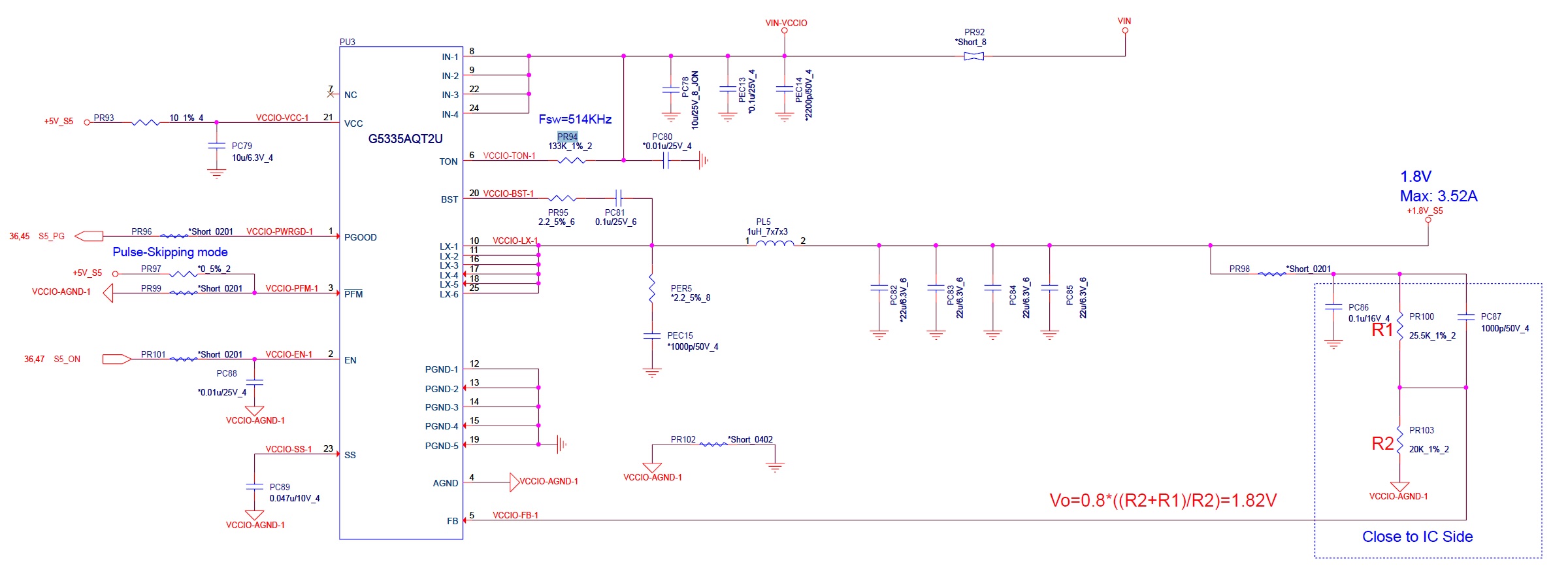

PU3 to układ G5335AQT2U. Brakujący rezystor PR94 pomiędzy n. 6 i 8 ma zatem wartość 133kΩ (1%, obudowa 0201).
Obrazek

Do wymiany masz także kondensator PC78 (duży, ceramiczny) bo jest skorodowany. Jest to kondensator 10µF/25V, obudowa 0805.

#3 Re: Asus FA506NC-HN016 płyta DAONJXMBACO REV C prośba o identyfikację elementu.

przez zlosliwychochlik • 18 września 2025, 14:06
Dziękuję,zamykamy.
