Re: ASUS UX435E - zwarcie na płycie głównej
da Google Adsense [BOT] • 8 novembre 2025, 12:37
daro19862 ha scritto:resistance between pin 1 of capacitor C3424 and pin 1 of capacitor C3414 is 930 Ω reverse probe 830 ΩSorry, my mistake.
I meant pin 1 of C3414 and pin 1 of C3419, so also please measure this resistance.
However, pin 1 of C3424 is directly connected to the pin 1 of C3414, so this resistance should be close to 0Ω, but you measured around 1kΩ. Please, check your meter.
Check the following continuities:
- Between pin A5 of the Type-C port J3401 and pin 1 of capacitor C3454.
- Between pin B5 of the Type-C port J3401 and pin 1 of capacitor C3455.
- Between pin A5 of the Type-C port J3402 and pin 1 of capacitor C3456.
- Between pin B5 of the Type-C port J3402 and pin 1 of capacitor C3457.

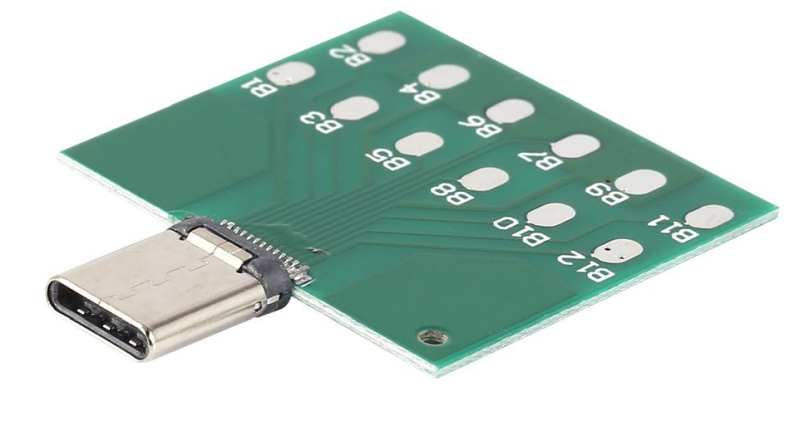

It's best to use a USB Type-C test card:
- Between pin A5 of the Type-C port J3401 and pin 1 of capacitor C3454.
- Between pin B5 of the Type-C port J3401 and pin 1 of capacitor C3455.
- Between pin A5 of the Type-C port J3402 and pin 1 of capacitor C3456.
- Between pin B5 of the Type-C port J3402 and pin 1 of capacitor C3457.
It's best to use a USB Type-C test card:
I dont have C3454,C3455,C3456,C3457 mistake or you have different BV ?
I have this:

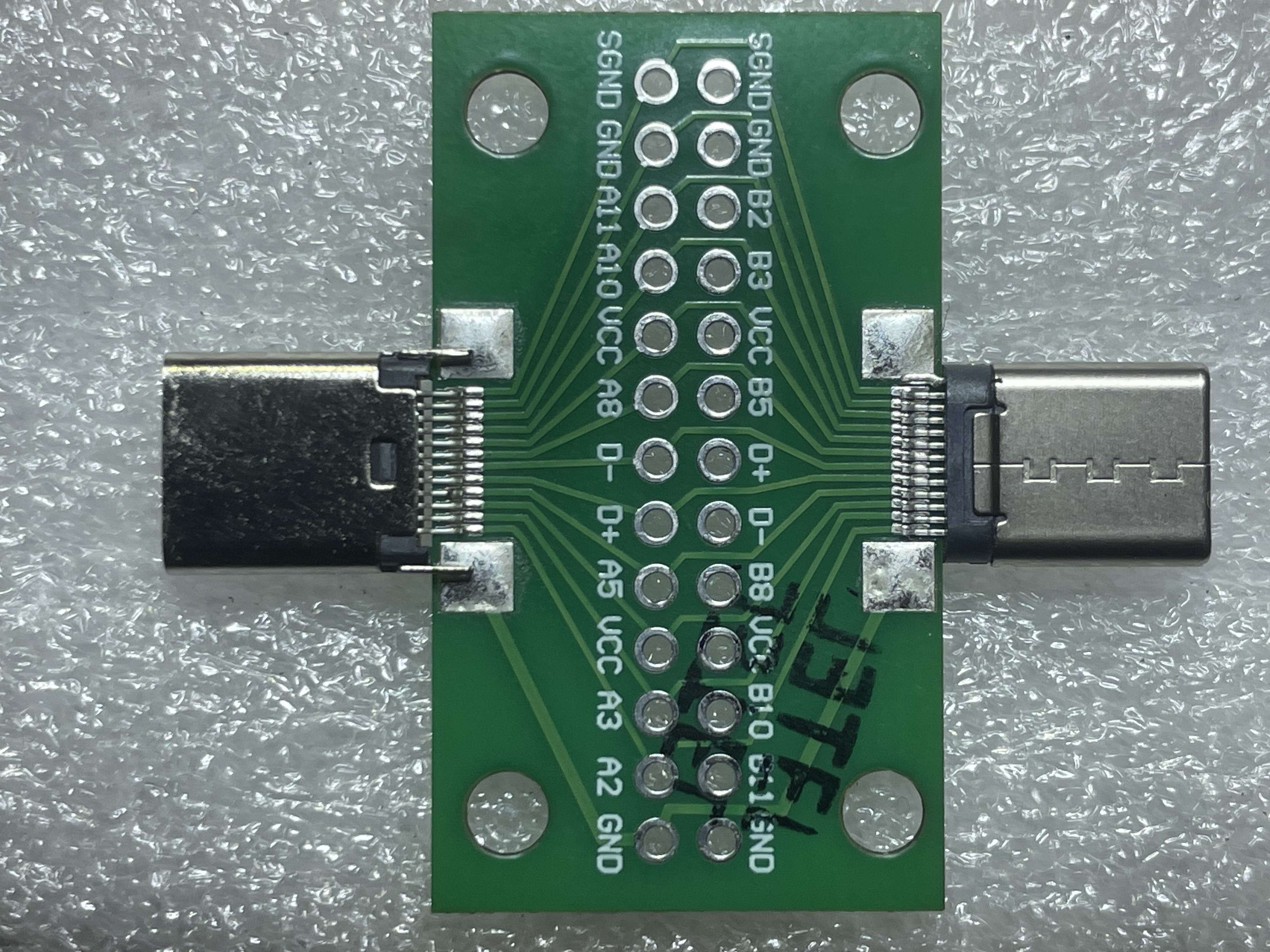

Pin 5,6 IC U3404 is connected to B5 J3402 and goes through the connector to test card pin name "VCC" (the description on test card is probably not correct)
Pin 4,7 IC U3404 is connected to test card pin name "D-" (the description on test card is probably not correct) I can't check the socket J3402 because I don't have access to the "Ax" pins.
Pin 5,6 IC U3403 is connected to B5 J3401 and goes through the connector to test card pin name "VCC" (the description on test card is probably not correct)
Pin 4,7 IC U3403 is connected to test card pin name "D-" (the description on test card is probably not correct) I can't check the socket J3401 because I don't have access to the "Ax" pins.
I have this:
Pin 5,6 IC U3404 is connected to B5 J3402 and goes through the connector to test card pin name "VCC" (the description on test card is probably not correct)
Pin 4,7 IC U3404 is connected to test card pin name "D-" (the description on test card is probably not correct) I can't check the socket J3402 because I don't have access to the "Ax" pins.
Pin 5,6 IC U3403 is connected to B5 J3401 and goes through the connector to test card pin name "VCC" (the description on test card is probably not correct)
Pin 4,7 IC U3403 is connected to test card pin name "D-" (the description on test card is probably not correct) I can't check the socket J3401 because I don't have access to the "Ax" pins.
daro19862 ha scritto:I dont have C3454,C3455,C3456,C3457 mistake or you have different BV ?That's strange.
I'm useing the BoardView UX435EG Rev: 2.2 From this post and there are all these capacitors. Which BoardView are you using exactly?
daro19862 ha scritto:(the description on test card is probably not correct)The pin descriptions on your test card seems fine to me.
Re: ASUS UX435E - zwarcie na płycie głównej
da Google Adsense [BOT] • 13 dicembre 2025, 22:31
