#1 Asus G513RW - Identyfikacja elementu

przez pawel5196 • 25 października 2023, 20:57
Witam.
Laptop ASUS G513RW
CPU - AMD Ryzen 7 6xxx
GPU - GN20-E6-A1
Płyta główna - G513R-MP-VGT 6050A3348803-MB-A02

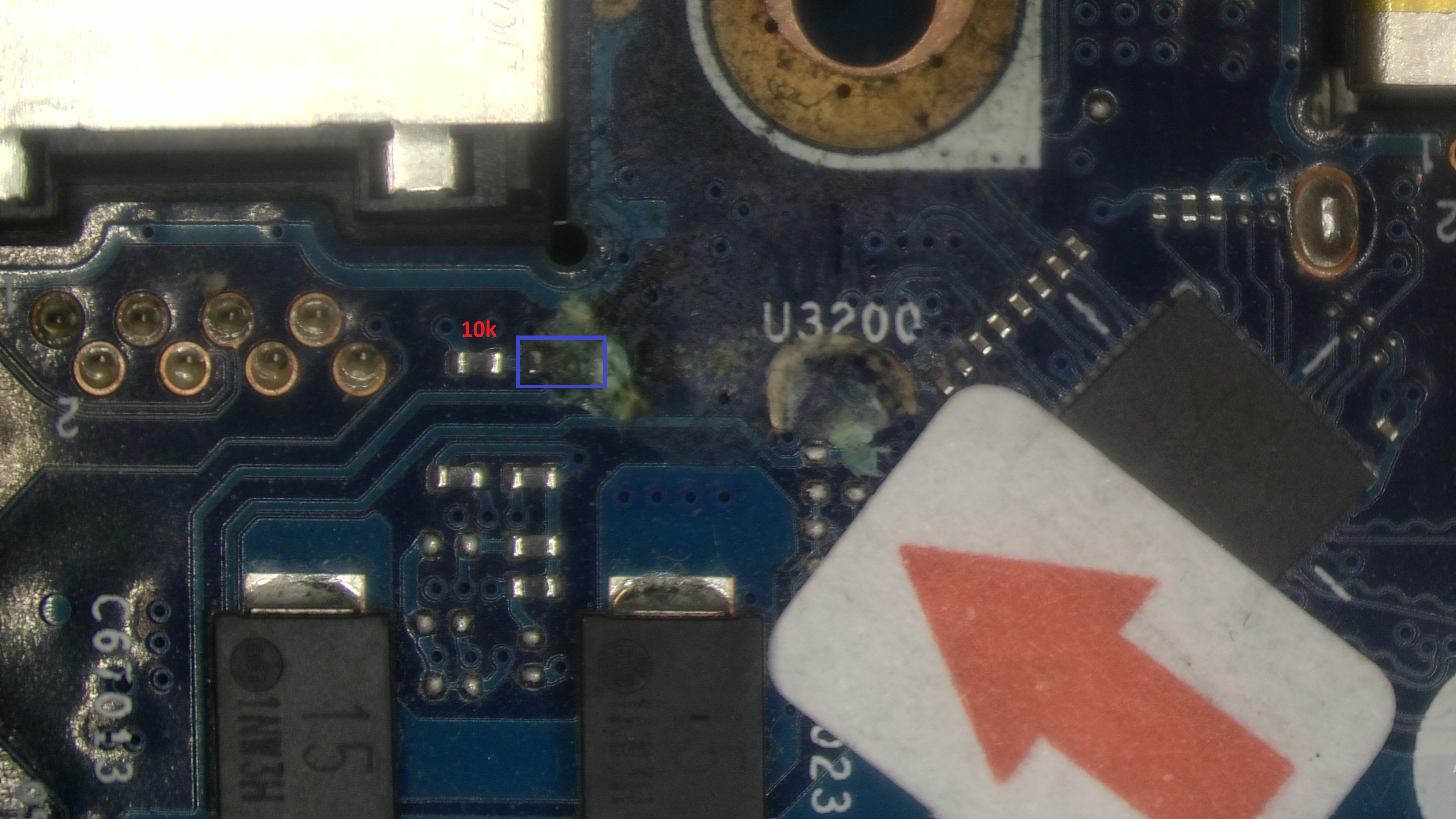

Proszę o identyfikację zaznaczonego rezystora. Niestety jest w takim stanie, że nie mogę sprawdzić wartości.
Linia łączy się z układem MP2888A pin22 - VINSEN.
Pozdrawiam.
Obrazek

Re: Asus G513RW - Identyfikacja elementu

przez Google Adsense [BOT] • 25 października 2023, 20:57

#2 Re: Asus G513RW - Identyfikacja elementu

przez ADAMK101 • 28 października 2023, 08:57
Poprawne napięcie z dzielnika to 1V6 , a max 2V0.
Jeśli dolny R to 10k , to górny może być 110k, co daje 1,66V dla VIN20V



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Asus G513RW - Identyfikacja elementu

przez pawel5196 • 29 października 2023, 10:35
Wstawiony 110k - Pojawia się 1.5V. Z drugiej strony zasilanie 20V.
Niestety GPU nie startuje.
Obawiam się, że przez zalanie mogło pójść wyższe napięcia na VINSEN.
