#1 ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ziomal92 24 lipca 2022, 08:32
Cześć,

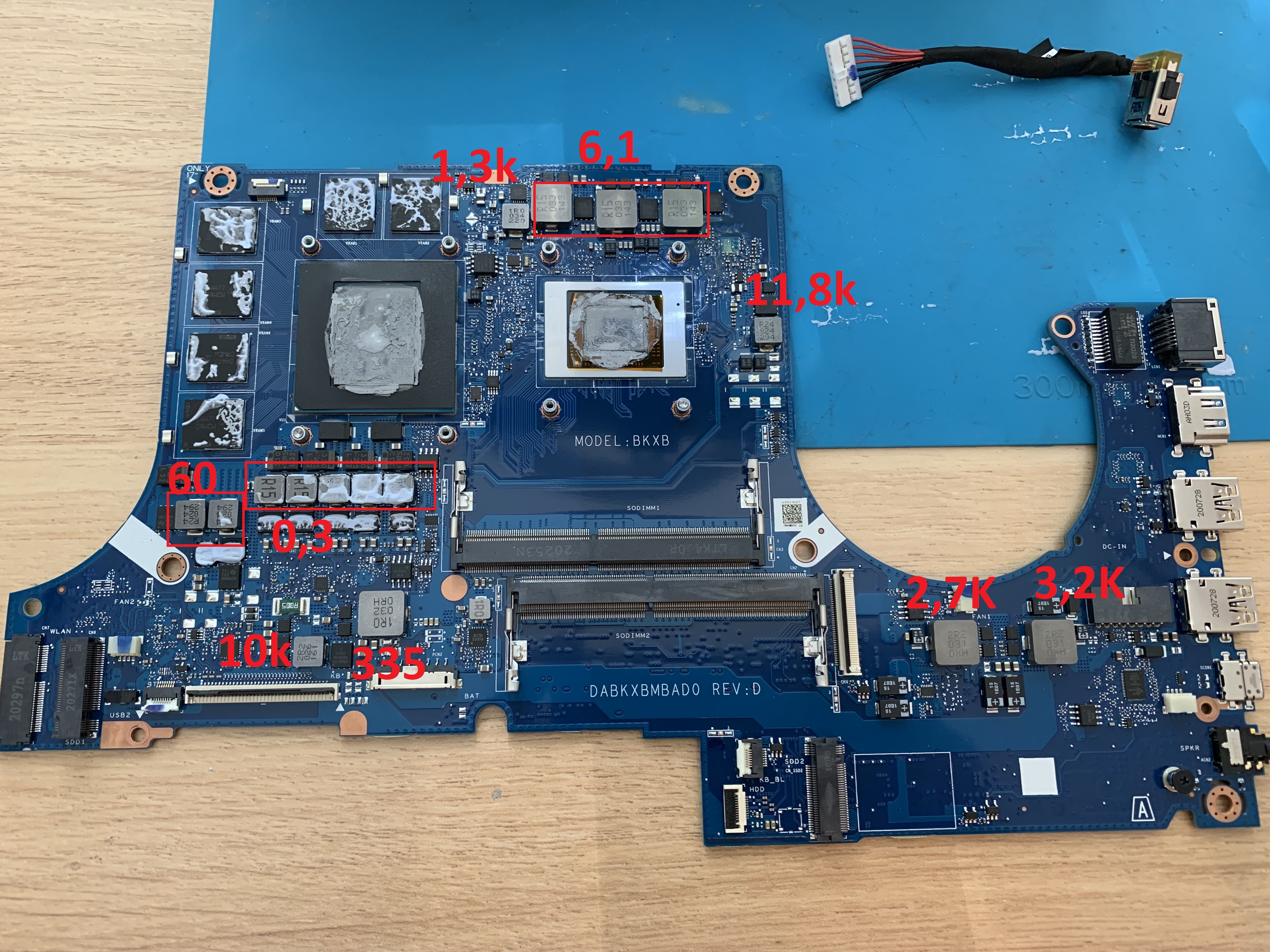

Kupiłem sobie uszkodzonego laptopa Asus FA506IV. Laptop totalnie martwy. Po podłączeniu zasilacza 0 poboru prądu, żadne diody się nie świecą. Oporności pomierzone na zdjęciu . Napięcia jakie są na płycie to tylko 5,2 V i zasilanie biosu 1.8V. Na cewce 3.3V jest tylko 0,15V.
Pomiary przetwornicy RT6575DGQW poniżej. Będę wdzięczny za wskazówki gdzie szukać przyczyny braku/zaniżonego 3.3V

GPU - RTX 2060
CPU - Ryzen 7


RT6575DGQW
Pin -Rezystancja-Napięcie
n.1 - 63k - 1,48
n.2 - 9,5k - 2
n.3 - 9,25k - 3,3
n.4 - 7,6k - 0,096
n.5 - 64k - 1,47
n.6 - 3,87k - 0,004
n.7 - 9k - 0
n.8 - 2,76k - 0,15
n.9 - 5k - 4,74
n.10 - 14,3k - 0,15
n.11 - 48k - 0
n.12 - 8,75k - 19,93
n.13 - 78k - 5,2
n.14 - 3,2k - 5,2
n.15 - 48k - 0,11
n.16 - 16k - 5,24
n.17 - 3m - 10
n.18 - 3,2k - 5,2
n.19 - 5k - 2,64
n.20 - 62k - 3,25

Obrazek

Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez Google Adsense [BOT] 24 lipca 2022, 08:32

#2 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ctro 24 lipca 2022, 10:46
Mierzyłeś rezystancję PQ19 i PQ21 G-D-S ?
LDO3 i LDO5 masz.
Brakuje EN2 i PGOOD

#3 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ziomal92 24 lipca 2022, 19:19
ctro napisał(a):Mierzyłeś rezystancję PQ19 i PQ21 G-D-S ?

Tak, sprawdzałem. niżej pomiary. Zastanawia mnie ta niska oporność na PQ19 S-G ale na linii 5V na PQ18 jest tak samo.

PQ21
D-S - 2,7kohm
S-D - 6,16kohm
G-D - 56kohm
D-G - 7Mohm
S-G - 7,5Mohm
G-S - 48kohm

PQ19
D-S - 12,8kohm
S-D -29kohm
G-D - 29kohm
D-G - 12,8kohm
S-G - 1,1ohm
G-S - 1,1ohm


Edit 24.07.2022 21:50
Próbowałem prześledzić sygnał EN2 ale sygnał daje KBC, który jest w formie GBA, po drodze nie znalazłem żadnych rezystorów (BoardView w jedynie w formie PDF :( )
Dlatego zrobiłem eksperyment: na EN2 przyłożyłem 2,5V. Na przetwornicy pojawił się sygnał PGOOD i PHASE2 (3.3V). Ogólnie na płycie na cewkach już było wtedy 5.2V, 3.3V, 1,2V, 0.8V i 1.1V. Niestety jest zawsze ale, grzeje się około 50 stopni kontroler CPU oraz PQ3 (dolny klucz w fazie CPU). Zmierzyłem mosfety i na wszystkich trzech dolnych kluczach PQ3, PQ6 i PQ9 spadek napięcia między D-S i S-D to 0V. Możliwe, że wszystkie trzy mosfety padły ?

Edit 24.07.2022
Po wylutowaniu PQ3, mosfet jest sprawny.

#4 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ctro 25 lipca 2022, 09:32
PQ19 ma diodę zaporowo na VIN, więc jego zdjąłbym w 1 kolejności i sprawdził, czy jest sprawny.
Czasami zwarcie na procesorze prowadzi nas po sznurku niby zwartych mosfetów, więc tego też bym nie wykluczał, ale wiadomo - trzeba posprawdzać jak najwięcej się da.
Nie grzeje się jakiś kondensator?
Może przy zdjętej PL1 coś wyjdzie.

#5 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ziomal92 25 lipca 2022, 21:28
PQ19 sprawny ale chciałem spróbować przeprogramować bios. Okazuje się, że nie da się odczytać kości 25lb128dsig. Ani svodem ani CH341A. Zamówiłem nową kość i zobaczymy :)

#6 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy  [ROZWIĄZANY]


przez ctro 26 lipca 2022, 09:11
Ta kość jest 1.8V. Ze SVOD nie pomogę, ale CH341a wymaga przeróbki pod 1.8V:
post271325.html#p271325

#7 Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez ziomal92 27 lipca 2022, 21:45
Sukces. Okazało się, że uszkodzona była kość biosu. Przeprogramowanie i nowa kość uruchomiła laptopa.

Re: ASUS FA506IV (DABKXBMBAD0 REV.D) - Nie włącza się, totalnie martwy


przez Google Adsense [BOT] 27 lipca 2022, 21:45
