Acer Spin 5 SP513-52N, płyta Wistron Woody_KBL 16924-3M - brak ładowania baterii

Witam,
Acer Spin 5 SP513-52N, płyta Wistron Woody_KBL 16924-3M
Laptop po zalaniu w okolicach baterii, wyczyszczony elementy skorodowane wymienione.
Wstawiona nowa bateria, laptop działa z baterii i zasilacza ale jej nie ładuje. Sygnalizuje podłączenie zasilacza dźwiękiem, ale w systemie pokazuje dziwne rzeczy "Dostępne 255% (podłączono). Dioda baterii świeci na bursztynowo po podłączeniu zasilacza.

Pomiary gniazdo BTY1 z baterią i podłączonym zasilaczem:
pin 1 - 11,08V
pin 2 - 11,08V
pin 3 - 0,00V
pin 4 - 0,29V
pin 5 - 3,26V
pin 6 - 3,26V
pin 7 - 0,00V
pin 8 - 0,00V

Pomiary gniazdo BTY1 z baterią bez zasilacza:
pin 1 - 11,07V
pin 2 - 11,07V
pin 3 - 0,00V
pin 4 - 0,29V
pin 5 - 3,26V
pin 6 - 3,26V
pin 7 - 0,00V
pin 8 - 0,00V

Pomiary gniazdo BTY1 tylko zasilacz:
pin 1 - 0,14V
pin 2 - 0,14V
pin 3 - 0,00V
pin 4 - 3,26V
pin 5 - 3,28V
pin 6 - 3,29V
pin 7 - 0,00V
pin 8 - 0,00V

Pomiar napięcia PU4403 z baterią i zasilaczem:
pin 1 - 19,54V
pin 2 - 19,54V
pin 3 - 19,49V
pin 4 - 25,45V
pin 5 - 3,27V
pin 6 - 3,39V
pin 7 - 0,00V
pin 8 - 0,00V
pin 9 - 0,00V
pin 10 - 0,00V
pin 11 - 3,26V
pin 12 - 3,26V
pin 13 - 0,00V
pin 14 - 0.02V
pin 15 - 0,29V
pin 16 - 3,28V
pin 17 - 5,10V
pin 18 - 5,10V
pin 19 - 11,08V
pin 20 - 11,08V
pin 21 - 3,26V
pin 22 - 0,00V
pin 23 - 0,00V
pin 24 - 6,05V
pin 25 - 10,80V
pin 26 - 11,08V
pin 27 - 11,08V
pin 28 - 19,28V

Misure di slot BTY1 con batteria e adattatore collegato:
pin 1 - 11,08V

Correct value 12.6v.
Original power supply?
Power supply watts correct?

Hello!

Measure the voltages to ground on all pins of transistor PQ4301 with and without connected battery (power supply connected all the time).

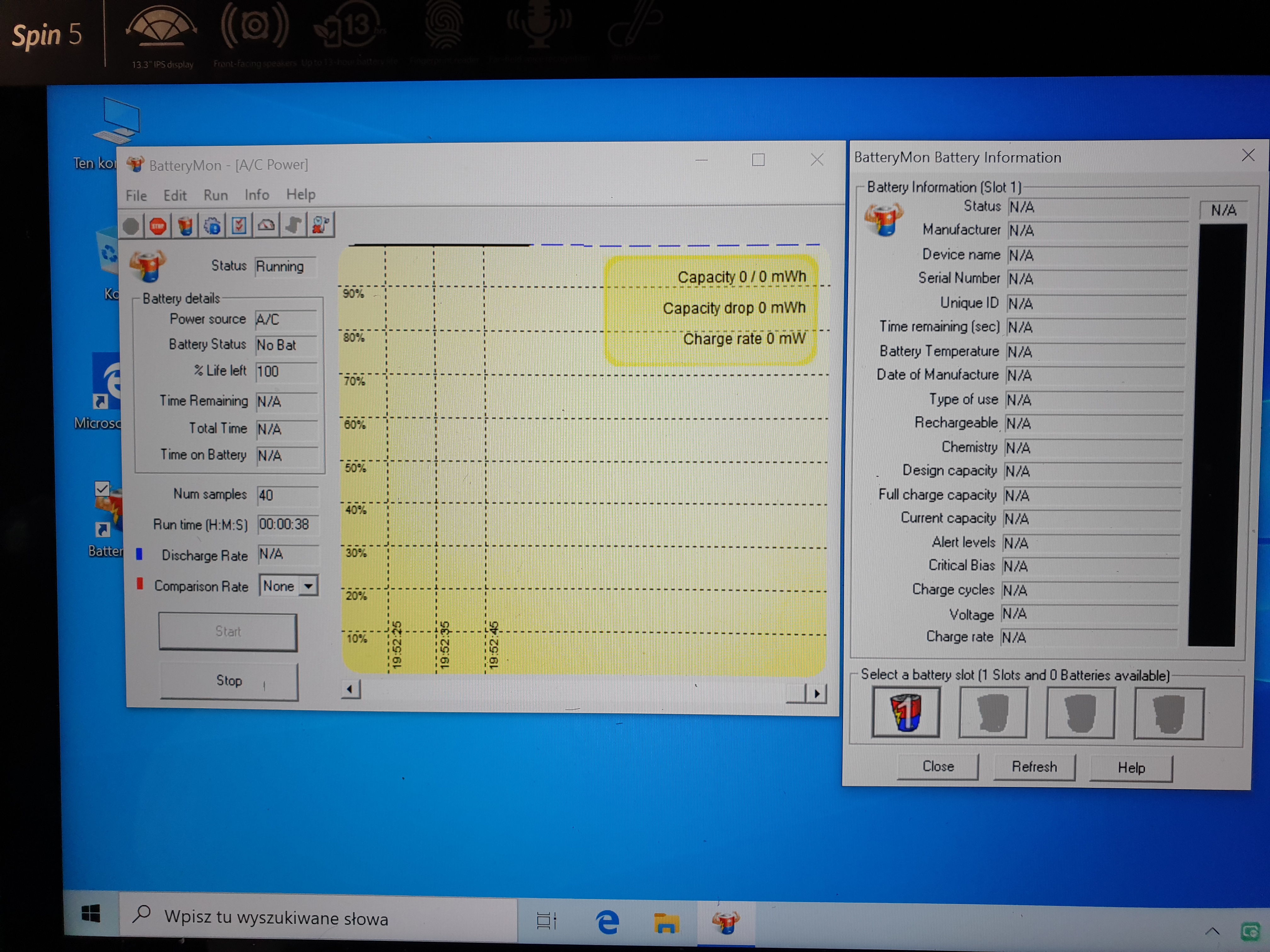

Install a "BatteryMon" software and post a screen how it detect battery (Battery Info button).

Machine ha scritto:Correct value 12.6v.
Original power supply?
Power supply watts correct?

Zasilacz jest nieoryginalny ale dedykowany pod ten model 19V - 3,42A - 65W

matic ha scritto:Hello!
Measure the voltages to ground on all pins of transistor PQ4301 with and without connected battery (power supply connected all the time).
Install a "BatteryMon" software and post a screen how it detect battery (Battery Info button).

Napięcie PQ4301 z baterią:
G - 2,80V
S - 0,00V
D - 0,00V

Napięcie PQ4301 bez baterii:
G - 2,79V
S - 0,00V
D - 0,00V

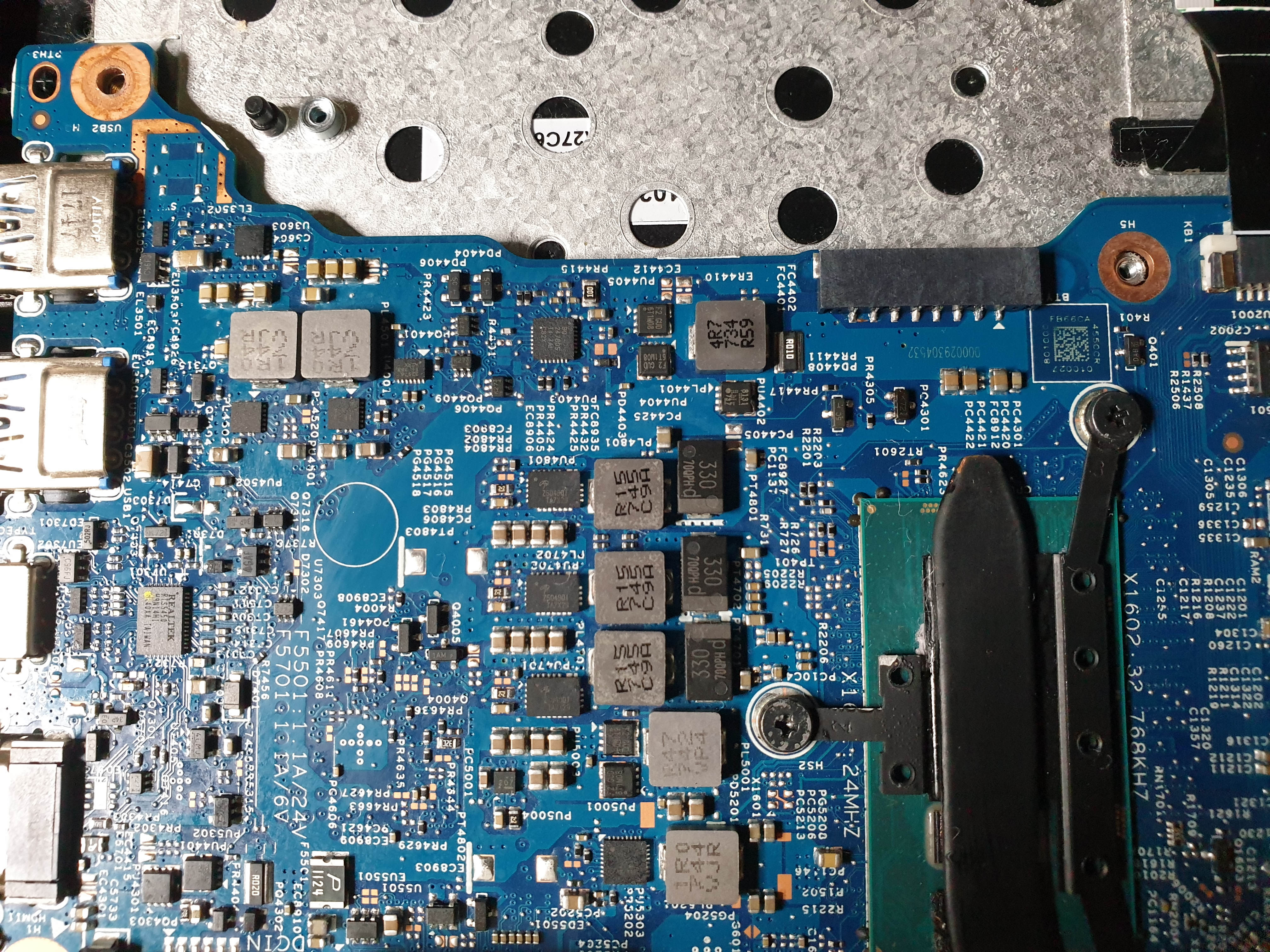

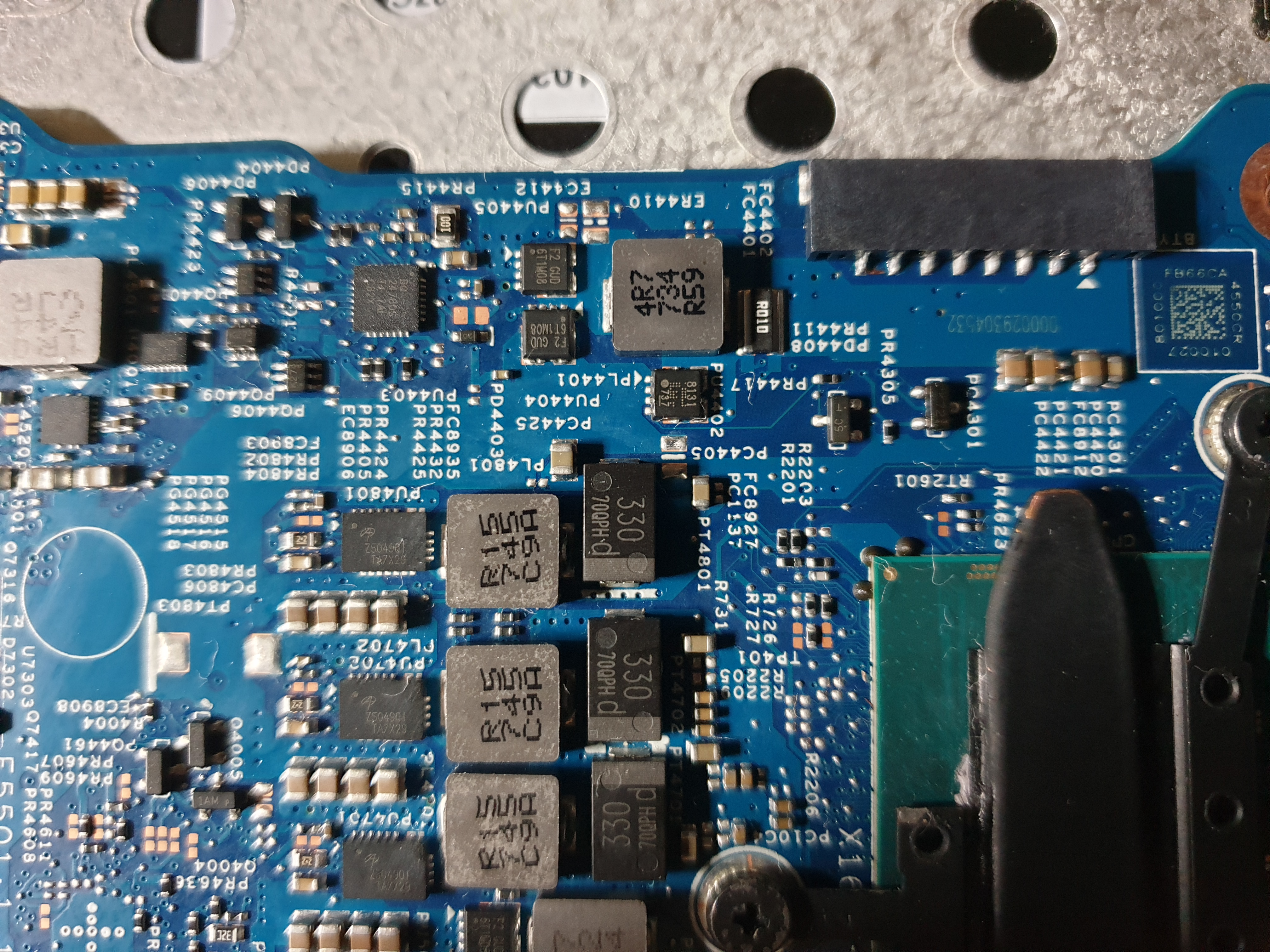

Please, post a clear picture of spilled area of the board.

Zmierz napięcie na wszystkich pinach PQ4406 z baterią i bez.

clops35 ha scritto:Zmierz napięcie na wszystkich pinach PQ4406 z baterią i bez.

PQ4406 z baterią:
pin 1 - 0,00V
pin 2 - 0,00V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,27V
pin 6 - 3,26V

PQ4406 bez baterii:
pin 1 - 0,00V
pin 2 - 0,00V
pin 3 - 0,00V
pin 4 - 0,00V
pin 5 - 3,27V
pin 6 - 3,26V

Do you have an oscilloscope?
If so, measure the voltages to ground on pins 5, 6 of battery connector with oscilloscope (battery + power supply connected).

Sprawdź czy układ PQ4406 nie jest przebity. Sprawdź wszystkie kombinacje.
Zmierz rezystancję między pinami 1 i 4 PU4404

matic ha scritto:Do you have an oscilloscope?
If so, measure the voltages to ground on pins 5, 6 of battery connector with oscilloscope (battery + power supply connected).

Pomiar napięcia za pomocą oscyloskopu złącza baterii:
pin 5 - 3,24V przy podłączaniu zasilacza jest zmienne
pin 6 - 3,24V przy podłączaniu zasilacza jest zmienne

clops35 ha scritto:Sprawdź czy układ PQ4406 nie jest przebity. Sprawdź wszystkie kombinacje. Zmierz rezystancję między pinami 1 i 4 PU4404

Układ jest sprawny.
Rezystancja PU4404:
pin 1 - nic nie wskazuje
pin 4 - nic nie wskazuje

krisark ha scritto:Rezystancja PU4404:
pin 1 - nic nie wskazuje
pin 4 - nic nie wskazuje

Mierzone do masy czy między 1 i 4 pinem?

clops35 ha scritto:

krisark ha scritto:Rezystancja PU4404:
pin 1 - nic nie wskazuje
pin 4 - nic nie wskazuje

Mierzone do masy czy między 1 i 4 pinem?

Mierzone do masy.

Zmierz pomiędzy 1 i 4.

clops35 ha scritto:Zmierz pomiędzy 1 i 4.

PU4404 rezystancja pomiędzy pin 1 i pin 4 - 97,21kΩ.
Rezystancja do masy PU4404 bez baterii:
pin 1 - 2,80MΩ
pin 4 - 2,15MΩ

krisark ha scritto:PU4404 rezystancja pomiędzy pin 1 i pin 4 - 97,21kΩ.

Rezystancja wydaje się zbyt niska.
Porównaj jaka jest rezystancja między tymi wyprowadzeniami na PU4405, PU5001, PU5003 to te same układy.
Jeśli będzie dużo wyższa rezystancja na pozostałych wymień PU4404.

clops35 ha scritto:Rezystancja wydaje się zbyt niska.
Porównaj jaka jest rezystancja między tymi wyprowadzeniami na PU4405, PU5001, PU5003 to te same układy.
Jeśli będzie dużo wyższa rezystancja na pozostałych wymień PU4404.

Inne tranzystory mają podobną rezystancję. Nie wydaje mi się , żeby była zbyt niska. PU4404 wymieniłem teoretycznie dla czystego spokoju, ale tak jak podejrzewałem nie przyniesie to żadnych zmian.
Po wymianie zachowanie identyczne.

krisark ha scritto:Pomiar napięcia za pomocą oscyloskopu złącza baterii:
pin 5 - 3,24V przy podłączaniu zasilacza jest zmienne
pin 6 - 3,24V przy podłączaniu zasilacza jest zmienne

Can you post oscillograms of these signals?

Bardzo ciężko jest zatrzymać pomiar w odpowiednim momencie.
Wiec nagrałem krótkie filmiki. Pomiar wykonany w trakcie podłączenia zasilacza i odłączenia zasilacza wraz z podłączoną baterią.
Pomiar złącza baterii:
pin 5
https://youtu.be/TmgWejT3Ua4
pin 6
https://youtu.be/eUB2VTi4Cv0

Measure the voltages to ground on pins 1, 4, 8 of transistors PU4301, PU4401 with connected battery + power supply.
